MANTO® G3/G3M

Nová generace našeho stěnového bednění 80 kN pro velké plochy stěn a velké výzvy je nyní efektivnější než kdy dříve.

Vytvářejte velké plochy ještě úsporněji s novou generací stěnového bednění 80 kN/m².

Videa a fotografie

MANTO G3 umožňuje jednostranné vázání při tvarování a odizolování. Více se dozvíte v tomto videu.

V tomto videu vám ukážeme, jak klínový vyrovnávací zámek umožňuje rychlé a snadné připojení panelu. Pro bezpečné, těsné a vyrovnané spoje. Klínová pojistka zůstává na panelu pevně uchycena.

Panely lze používat horizontálně i vertikálně a libovolně je kombinovat.

Široká škála velikostí panelů až do výšky 3,30 m.

Úspora času a nákladů díky jednostrannému vázacímu systému.

Optimální výsledky díky vnitřním spojovacím bodům a plastovému opláštění bednění.

Robustní a odolné díky plně pozinkovanému ocelovému rámu s plastovým obkladem bednění.

1 / 11

Potřebujete poradit?

Výhody produktu

Pracujte bezpečně

Plošina může být předem sestavena, s boční ochranou 360° a integrovanými schody.
Volitelná možnost uložení konektorů na bednění, kde jsou snadno přístupné.

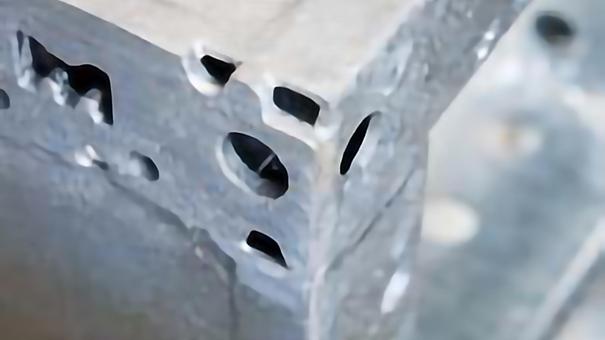

Žárově pozinkovaný ocelový rám zajišťuje dlouhou životnost
Přepravní hák MANTO G2: lehký, výkonný, ovladatelný z úrovně terénu.

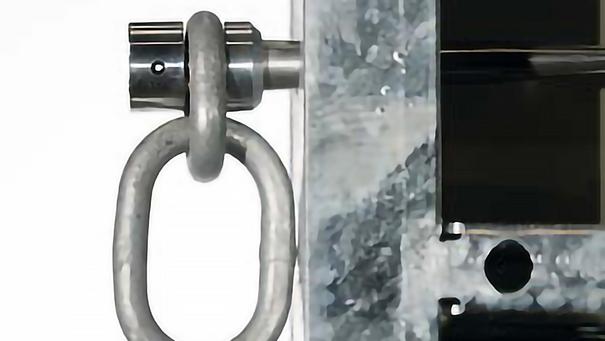

Zvedací čep MANTO G3 pro bezpečné nakládání a boční transporty

Pracujte produktivně

Volitelné jednostranné kuželové vazby zvyšují účinnost

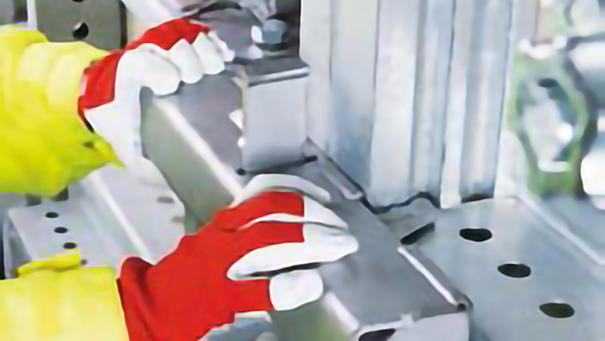

Zarovnávací klínový třmen MANTO umožňuje rychlé a bezpečné spojení panelů

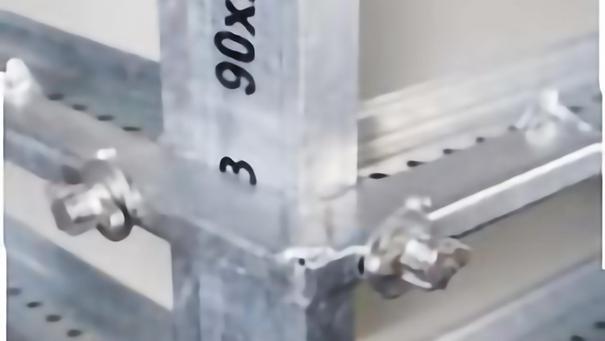

Vnější rohy ze standardních panelů - nejsou nutné žádné speciální panely
Méně času stráveného jeřábem díky možnosti přesunout 40 m² bednicích prvků najednou
Vynikající výsledky betonáže s plastovou bednicí; snadné čištění a minimální opotřebení

Technické údaje

Šířky panelů	30 \| 45 \| 60 \| 75 \| 90 \| 105 \| 120 \| 240 cm
Výšky panelů	120 \| 270 \| 330 cm
Víceúčelové panely	75 x 120 \| 75 x 270 \| 75 x 330 cm
Výška profilu	14 cm ocelový rámový profil (uzavřený)
Plášť bednění	Plastová tvarovací deska ECOPLY (tloušťka 19 mm) \| Překližka (tloušťka 18 mm)
Průměrná hmotnost	47 až 75 kg/m² (včetně konektorů)
Maximální tlak betonu	80 kN/m² (řádek 6, někdy také řádek 7)
Ochrana proti korozi	Ocelový rám a konektory plně žárově pozinkované
Platné normy	V souladu s EN 1993 \| DIN 18202 \| DIN 18218 \| DIN 18216
Standardní připojení	Zarovnávací svorky panelu (zarovnané a zapuštěné spojení) \| Kuželová zarovnávací spojka
Speciální připojení	Nastavitelné vyrovnávací svorky \| Vnější rohové svorky \| Univerzální konektory
Vnitřní rohy	35x120 cm, 35x270 cm, 35x330 cm
Sklopné rohy	60° až max. 175° úhel
Vnější rohy	Základní panel s vnějšími rohovými svorkami
Doby tváření/odizolování	t = 0,2 - 0,4 hodiny/m²
Speciální funkce	Large panels 240 \| 360 \| 480 x 270 cm MANTO® Shaft Corner easier forming of shafts Wide range of accessories Flexible choice of tie system Single-sided tying possible
MANTO G3 M
Šířky panelů	60 \| 90 \| 120 \| 240 cm
Výšky panelů	120 \| 270 \| 330 cm
Průměrná hmotnost	55 až 83 kg/m² (včetně konektorů)
