TOPEC
Snadno ovladatelné modulární bednění pro všechny konstrukce
Modulární stropní bednění TOPEC® od společnosti Hünnebeck umožňuje instalaci a demontáž bednění stropů mnohem rychleji a prokazatelně úsporněji než konvenční systémy stropního bednění.
Videa a fotografie
More about the fast TOPEC® modular slab formwork in this video.
Rozhovor s Ingo Scheltingem
Hünni explains safe assembly of TOPEC® modular slab formwork

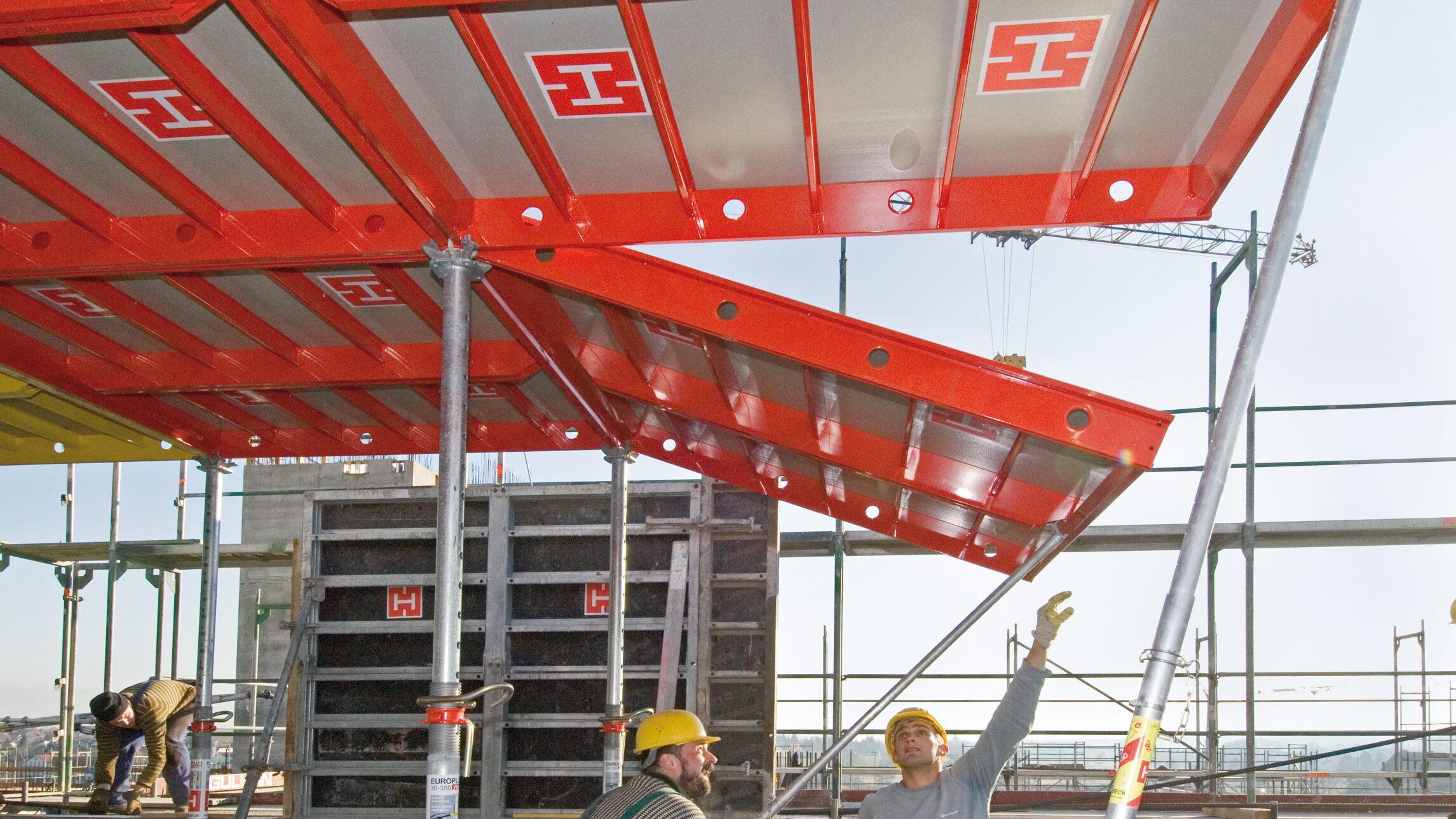

Safe assembly and dismantling from the ground for heights up to 3.50 m in three easy steps: Simply hook in - push up - brace.
Columns and other obstacles can be easily bypassed with TOPEC adjustments.
This 180 x 180 cm large panel has 3.24 m² of forming area.
TOPEC's lightweight aluminium design ensures ergonomic and fatigue-free operations.
Can be used with PROTECTO side protection without any problems.
Výhody systému
Pracujte bezpečně
- Všechny kroky lze provádět ergonomicky ze země.
- Robustní, lehké hliníkové komponenty se snadno ovládají, což snižuje únavu.
- Konstrukce ochrany hran pomocí systémových prvků
Pracujte produktivně
- Rychlá montáž s obřím panelem 180 x 180 cm s tvarovací plochou 3,24 m²
- Výplně lze rychle vytvořit pomocí nastavovacích panelů TOPEC
- Jsou zapotřebí pouze dva komponenty: panel a podpěra
- Vynikající výsledky betonáže s plastovou bednicí ECOPLY; snadné čištění a minimální opotřebení, vybaveno nýty s protilehlou hlavou
Technické údaje
Šířka panelu | 45 | 60 | 75 | 90 | 120 | 180 cm |
Délka panelu | 90 | 180 cm |
Nastavovací panel | 55 – 90 x 90 cm 55 – 90 x 180 cm |
Tloušťka panelu | 14 cm hliníkový rámový profil |
Typ bednící desky | ECOPLY celoplastová kompozitní deska | Vícevrstvá překližka (340g/m²) |
Tloušťka bednící desky | 11 mm ECOPLY celoplastová kompozitní deska | 10 mm překližka |
Hmotnost panelu | Panel 180 x 90 cm = 22,20 kg Panel 180 x 180 cm = 47,10 kg |
Příslušné normy | Odpovídá DIN 18202 |
Ochrana před korozí | Práškové lakování |
Standardní podpěra | EUROPLUSnew® vzpěra 20 kN | 30 kN |
Speciální podpěra | lešení MODEX |
Ložiska | OPEC hlava | vnější hlava N | Padací hlava |
Doba montáže/demontáže | t = 0,2 – 0,4 h/m² |
Speciální vlastnosti | Nastavovací panely (plně teleskopické) ECOPLY® celoplastová kompozitní deska Volitelně s padací hlavou TOPEC pro brzké odbednění EUROPLUSnew® s mechanismem rychlého uvolnění TOPEC hydraulický zvedák zvedne a umístí panely do přesné pozice |
Nové bezpečné a produktivní příslušenství
Příruba pro stěnové panely TOPEC
Příruba pro stěnové panely TOPEC zajišťuje horizontální bednicí panely TOPEC ke stěně. Lze montovat z podlahy.
Vozík na panely TOPEC
Vozík na panely TOPEC slouží k ekonomické a efektivní přepravě panelů TOPEC. Kapacita: 4 panely TOPEC 180/180 nebo 8 panelů TOPEC 180/90.
TOP’START
TOP’START se používá jako pevná základna pro zahájení práce. Pomáhá umístit a stabilizovat první podpěry, které budou podpírat panely TOPEC v rohu. Podpěry se jednoduše zajistí na místě pomocí TOP’START. Není nutné žádné měření.
Univerzální podpěrná příruba
Univerzální podpěrná příruba je bezpečnostní prvek určený ke stabilizaci podpěry nebo konstrukce tvořené svislými podpěrami.
Podpěrný držák 1,5 t
Podpěrný držák 1,5 t je patentovaný výrobek. Používá se jako náhrada podpěr v omezených prostorech, kde je nedostatek místa (např. chodby). Může unést až 1,5 t.
TOPEC® výztužný rám
Výztužný rám TOPEC umožňuje spojit dvě nebo tři podpěry, které slouží k podepření panelů TOPEC, stabilizaci podpěr a udržení jejich svislé polohy.
