INFRA-KIT
INFRA-KIT je modulární stavebnicový systém pro projekty infrastruktury. Nabízí maximální flexibilitu s minimálním počtem potřebných částí systému.
INFRA-KIT je k dispozici ve třech verzích: INFRA-KIT L a M jsou ideální pro lehké a středně těžké aplikace; INFRA-KIT H je vhodný pro vysoké zatížení. Systém lze použít v různých aplikacích, např. jako stěnové bednění, konzola konzolového parapetu, traverza parapetu nebo podepření pro kompozitní, prefabrikované a in situ betonové mosty; až po sofistikované konstrukce pro tunely, mosty, bezpečnostní zástěny nebo samošplhací bednění.
Videa a fotografie
Construction of Storstrøm-Bridge
In use for the construction of a viaduct on the Bari-Naples railway line.
INFRA-KIT for tunnel application (Horseshoe Creek, Dallas).
INFRA-KIT H beams in use.

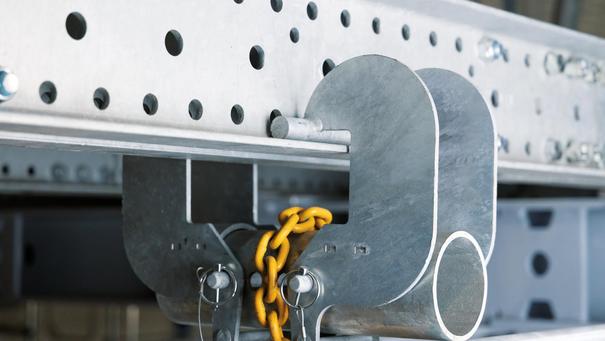

Connections for adapters and compensating connectors enable secure, articulated or flexurally rigid connections.
Beams and struts from the load classes Infra-Kit L (Light) and M (Medium).
Výhody systému
Pracujte produktivně
- Úsporná výstavba infrastruktury pouze s několika málo systémovými komponentami a minimálním plánováním; nejsou nutné nákladné speciální konfigurace.
- Možnost předmontáže, což zvyšuje efektivitu ve stísněných prostorech
- Vhodný pro každou aplikaci: K dispozici jsou nosníky různých délek pro všechny tři třídy zatížení
- Zásuvné konektory a středicí tyč zajišťují rychlou a jednoduchou montáž
- Snadné vkládání vázacích tyčí pro vyztužení
- Základní zvedák může odvádět vysoké zatížení; minimální potřeba materiálu
Pracujte bezpečně
- Diagonální výztuha s táhly zajišťuje stabilitu
- Použití vysoce kvalitní oceli a žárově pozinkované oceli zajišťuje dlouhou životnost a stabilitu.
- Standardní držáky lávky, jako je PROTECTO nebo boční ochrana MODEX, zajišťují bezpečnost pracovníků.
Technické údaje
INFRA-KIT L |
| |
Délky nosníků | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm | |
Konektory nosníků | Konektory nosníků nebo vřeten s nebo bez dodatečného přípoje vřetena | |
Šrouby | Podle zatížení Ø 16 a Ø 20 | |
Délky vřeten | K dispozici jsou vřetena pro lehké a pro těžké zatížení; v různých délkách od 50 cm do 480 cm | |
Ochrana před korozí | Plně pozinkováno | |
Příslušenství | Možnosti připojení k systémům ochrany volného okraje, lešenářským trubkám a kolům | |
INFRA-KIT M | ||
Délky nosníků | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm | |
Konektory nosníků | Konektory nosníků nebo vřeten s nebo bez dodatečného přípoje vřetena | |
Šrouby | Podle zatížení Ø 20 a Ø 25 | |
Délky vřeten | K dispozici jsou vřetena pro lehké a pro těžké zatížení; v různých délkách od 50 cm do 480 cm | |
Ochrana před korozí | Plně pozinkováno | |
Příslušenství | Možnosti připojení k systémům ochrany volného okraje, lešenářským trubkám a kolům | |
INFRA-KIT H | ||
Délky hlavních nosníků | 62 | 175 | 300 | 450 | 600 cm | |
Délky rámových stojek | 50 | 75 | 100 | 150 | 200 cm | |
Nosnost | Nosnost až 210 kN na jednu stojku | |
Spojení nosníků | Spoj nosníku se spojovacím čepem (18% pevnost v ohybu) Spoj nosníku se šrouby (37% pevnost v ohybu) Nosníkový spoj s deskou nosníkového spoje a šrouby (83%) Spoj styčnými deskami a šrouby | |
Vertikální podpěry | Nosná rámová podpěra | INFRA-KIT nosník | Mkll nosník | Věž MODEX HD | |
Podpora stojek | Stavitelná podpěra 2 | Patka s kloubem | |
Rozsah vřetena | 0 cm - 30 cm | resp. 0 cm - 60 cm (se dvěma stavitelnými podpěrami) | |
Úhlová kompenzace | 0° až 10° | |
Aplikace nad zemí | 1,0 - 16,0 m (vyšší se samostatným statickým výpočtem) | |
Ochrana před korozí | Plně pozinkováno |
