ST 60
Le ST 60 est un système d'étaiement innovant, remarquable par sa facilité de manipulation et sa sécurité exceptionnelle.
ST 60 se concentre sur seulement six pièces de base pour permettre un taux d'utilisation élevé. Le faible poids des pièces (15 kg maximum chacune) et le transfert ergonomique des planches assurent un travail rapide, sûr et sans effort. La conception modulaire permet de construire des tours d'étaiement capables de supporter des charges élevées, dans les trois dimensions du système.
Vidéo & Photo
ST 60 - le système d'étaiement pour une sécurité maximale. Voyez ici comment s'effectuent le montage et le démontage.

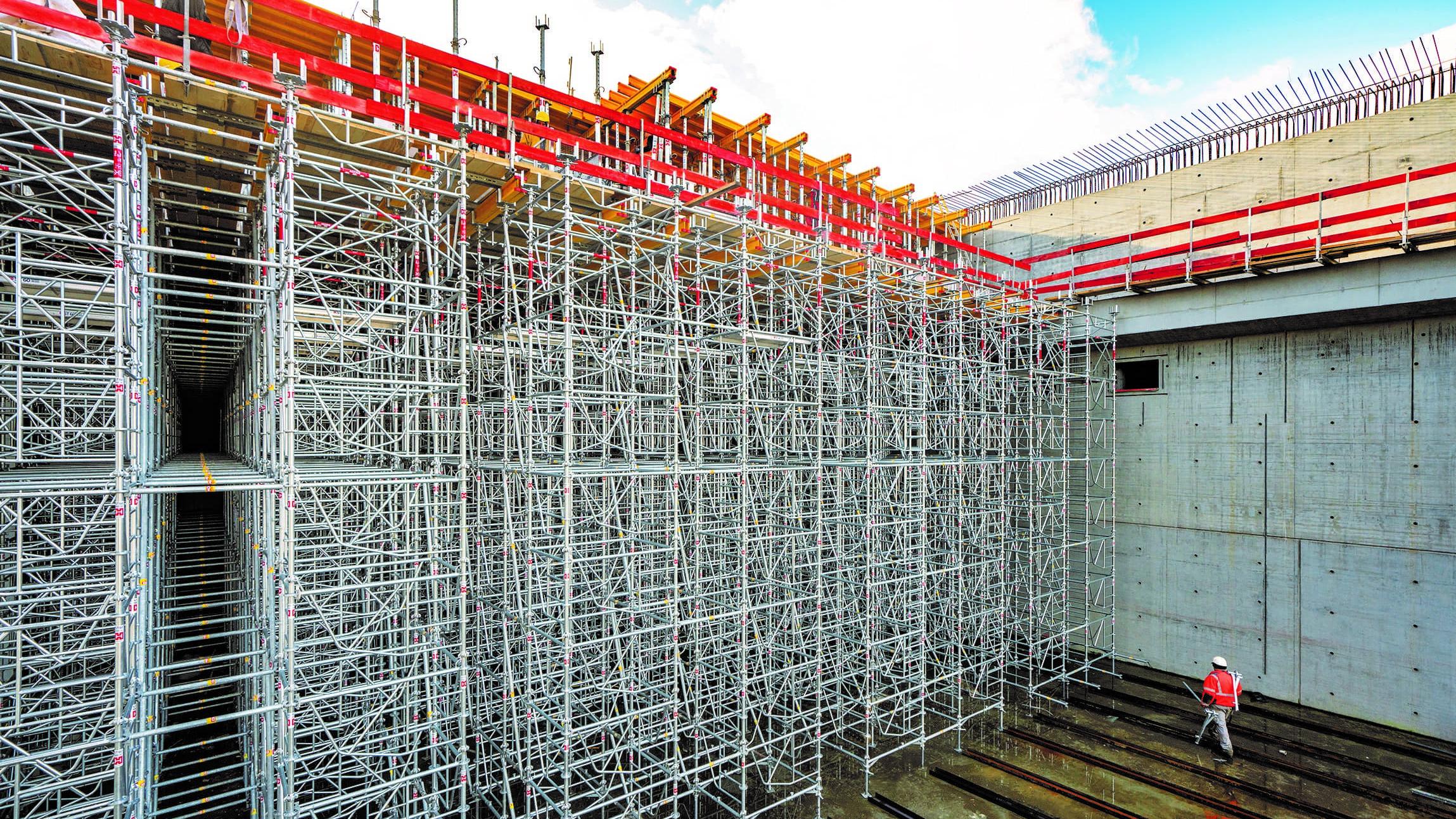

Les tours ST 60 en service.
Les nœuds MODEX sur le cadre ST 60 permettent des connexions non positives dans huit directions.
Raccordement des cadres résistant à la traction et à la compression par des fermetures à baïonnette.
Grâce à la flexibilité des dimensions du système, le ST 60 peut être adapté à toutes les exigences du site.
Montage sûr à tout moment grâce à une protection latérale intégrale.
Utilisation élevée du système et rentabilité grâce à un nombre réduit de composants de base.
Transfert simple et ergonomique du platelage au niveau suivant grâce à la procédure de transfert brevetée.
Avantages du produit
Travailler de manière productive
- Seulement cinq composants de haut en bas
- Montage simple et rapide, pré-montage à la verticale ou à plat
- Repositionnement astucieux des plateaux
- Le cadre d'empilage spécial permet de gagner de l'espace de stockage et facilite le chargement et le déchargement
Travailler en toute sécurité
- L'action intuitive permet une familiarisation rapide avec le système
- Une protection latérale temporaire assure la sécurité
- La légèreté des composants (< 15 kg) facilite la manipulation
- Les dispositifs de retenue du tablier empêchent le soulèvement des panneaux
- Échelle intégrée pour accéder en toute sécurité à la zone de travail
- Suspensions de grue intégrées
- Verrouillage automatique de l'axe
Application & utilisation
Vous trouverez ci-dessous les manuels d'utilisation à télécharger gratuitement. Les chapitres sont accessibles individuellement pour un plus grand confort de navigation.
Aperçu du manuel d'utilisation
- Montage de la tour d'étaiement ST 60 couchée sur le sol
- Contreventement de la tour d'étaiement ST 60
- Contreventement de la tour d'étaiement ST 60 pour supporter la charge structurelle
- Démontage de la tour d'étaiement ST 60
- Déplacement de la tour d'étaiement ST 60 par grue
- Mise en place des poutres primaires et des poutres secondaires
Spécifications techniques
Dimensions de base | 3 largeurs de tour avec seulement deux cadres : 113 x 113 cm | 150 x 150 cm | 113 x 150 cm |
Hauteurs d'utilisation typiques | 3,00 à 15,00 m |
Planches d'échafaudage | Conforme aux normes EN 12811 et EN 12812 |
Normes pertinentes | 240 kN par tour d'étaiement (60 kN par étai) |
Charge maximale | Sécurisé, avec un mécanisme de serrage |
Éléments de connexion | Galvanisé à chaud |
Protection contre la corrosion | Hot-dip galvanized |
Caractéristiques spéciales |
|
