INFRA-KIT
INFRA-KIT este un sistem modular pentru proiecte de infrastructură. Oferă flexibilitate maximă cu un necesar minim de elemente.

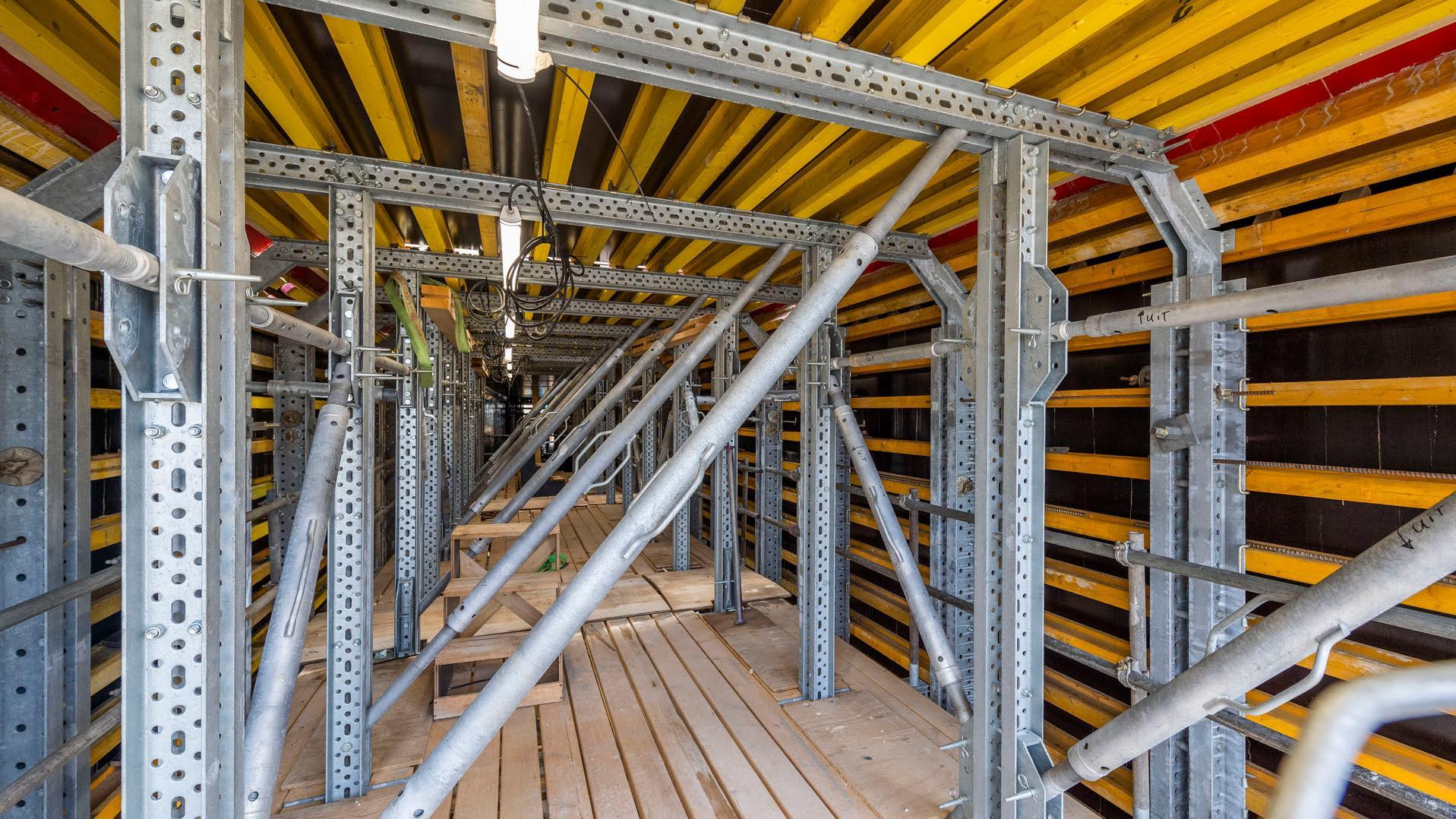

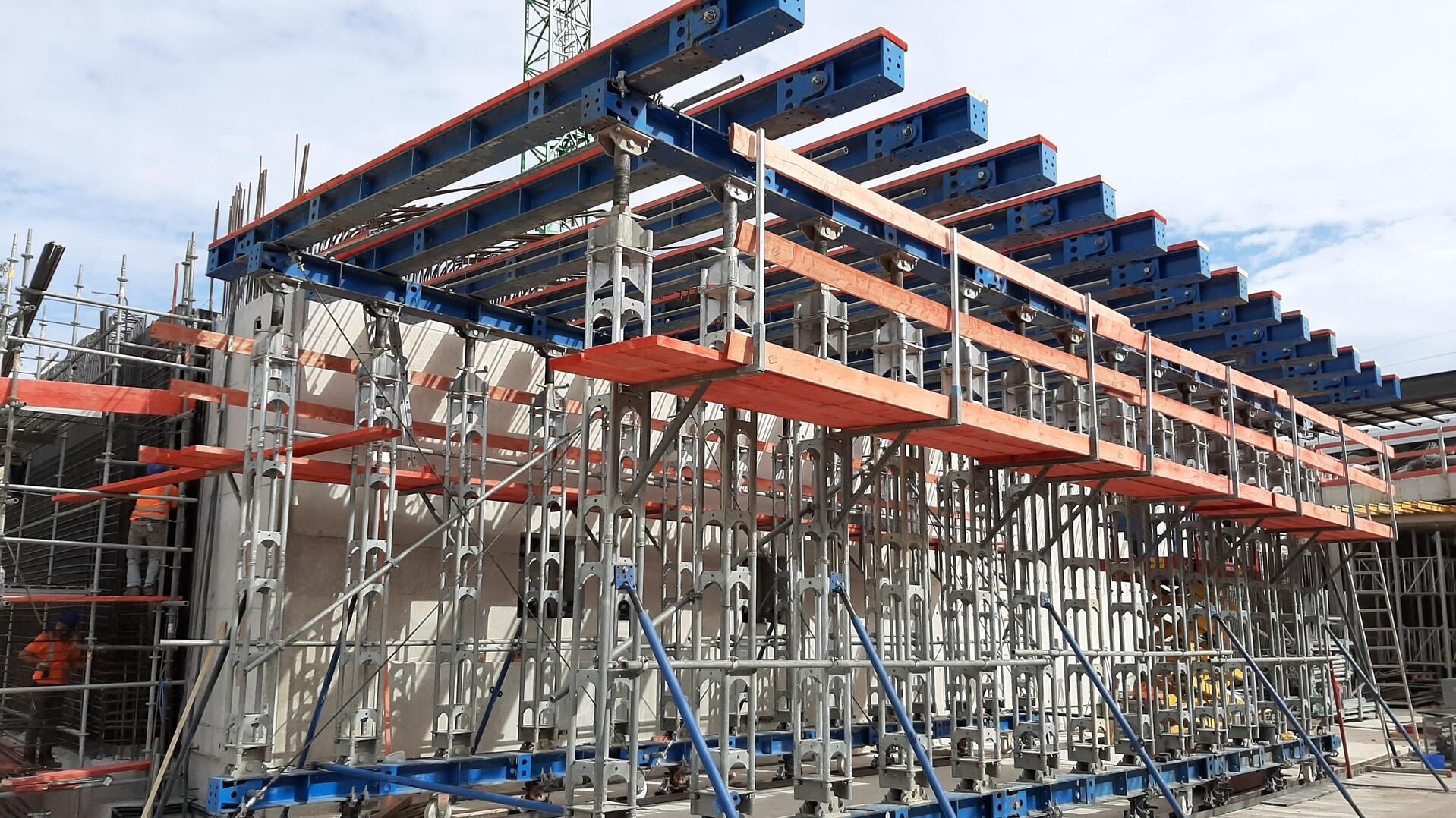

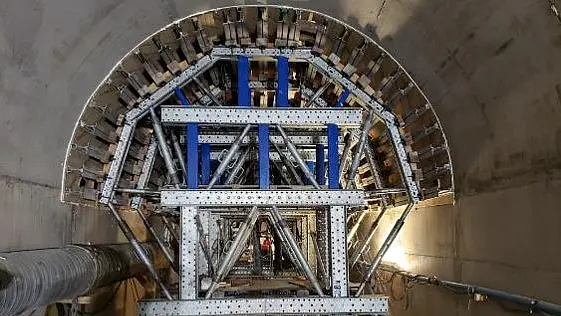

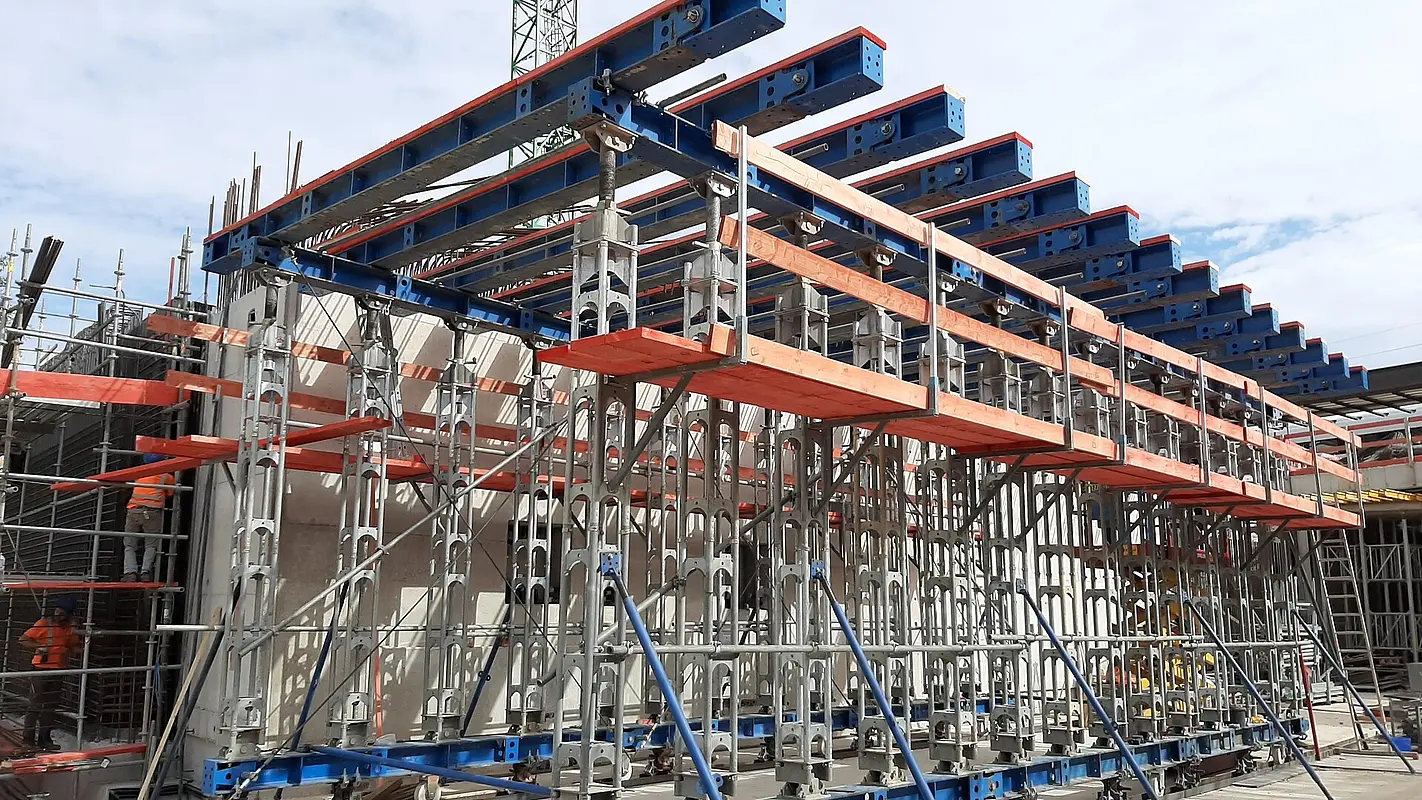

Proiecte de infrastructură de succes cu sistemul modular INFRA-KIT; cea mai mare flexibilitate cu doar câteva componente. Sistemul poate fi utilizat într-o gamă variată de aplicații, de exemplu, ca cofraje pentru pereți, console de parapet în consolă, dispozitive de deplasare a parapetului sau de susținere pentru poduri din beton compozit, prefabricate și in situ; până la structuri sofisticate pentru tuneluri, poduri, Safescreens sau cofraje autogreante.
Video & Foto
Construcția Podului Storstrom
Avantajele produsului
Lucrează productiv
- Construcție economică a proiectelor de infrastructură folosind un sistem format din câteva elemente și costuri minime de proiectare. Configurațiile speciale scumpe nu sunt necesare
- Gama largă de puncte de atașare pentru adaptoare și conectori de umplere, permite toate tipurile de conexiuni și configurații
- Potrivit pentru fiecare aplicație: Grinzi de lungimi diferite disponibile pentru toate cele trei clase de încărcare
- Piesele L și M pot fi combinate cu sistemul H
- Tiranți ușor de introdus pentru contravântuire
- Este posibilă preasamblarea, crescând eficiența în spații înguste
- Calitatea înaltă a oțelului asigură stabilitate și protecție împotriva deformării
- Ideal pentru toate tipurile de structuri și geometrii
- Cricul de bază poate devia sarcini mari; este necesar un material minim
Lucrați în siguranță
- Gata pentru cele mai dificile proiecte: Toate materialele sunt din oțel zincat la caldGata pentru cele mai dificile proiecte
- Accesorii de îmbinare și contravântuire care asigură un montaj rapid și simplu
- Suporturile standard pentru pasarele, cum ar fi protecția laterală PROTECTO sau MODEX, mențin siguranța lucrătorilor
Aplicare & Utilizare
Mai jos veți găsi manualele de utilizare pentru descărcare. Capitolele individuale pot fi accesate direct și permit o căutare ușoară.
Prezentare generală a ghidului de utilizare
Specificații tehnice
Lungimi grinzi principale | 62 | 175 | 300 | 450 | 600 cm | |

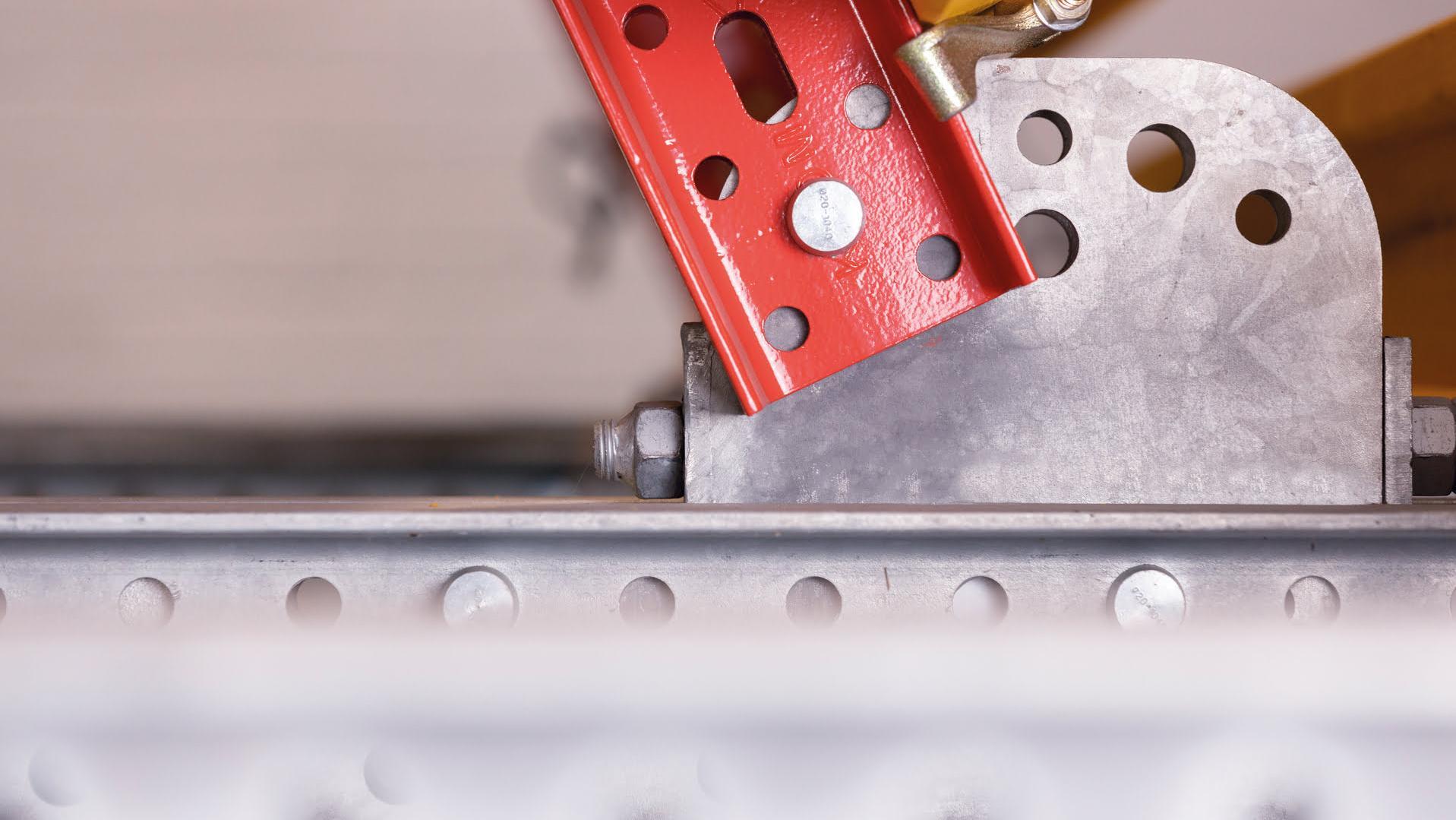

Elemente de legătură grinzi | Știft de legătură (rezistență la îndoire de 18%) Cuplarea grinzilor cu șurub (rezistență la îndoire de 37%) Cuplarea grinzilor cu placă de cuplare grinzi și șuruburi (83%) | |
Suporți verticali | Pop de cadru portant| Grindă INFRA-KIT | Juguri MkII | Turn MODEX HD | |
Lungimi secțiuni cadru | 50 | 75 | 100 | 150 | 200 cm | |
Elemente de legătură suporți | Cric suport 2 | Placă de bază îmbinată cu știfturi | |
Domeniu fus | 0 cm – 30 cm | resp. 0 cm – 60 cm (cu 2 cricuri suport) | |
Compensație unghiulară | între 0° și max. 7° | |
Înălțimi de aplicare obișnuite | între 2,5 m și 10,0 m | |
Protecție anticorozivă | Acoperire cu pulberi de zinc pentru grinzi | Galvanizare la cald pentru accesorii | |
Accesorii | Printre altele; bară și colier de centrare | Consolă ajustabilă pentru suporți Clemă pentru grinzi | Consolă și montant de pasarelă | Reazem de perete | |
Accessory parts | Among others= centering bar and clip | Adjustable stop bracket Beam Clamp | Gangway Brackets and Posts | Struts | |
INFRA-KIT L | ||
Lungimi jug | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm | |
Conectori pentru juguri | Conectori pentru juguri sau fusuri cu sau fără adaptor suplimentar | |
Șuruburi | În funcție de sarcină Ø 16 și Ø 20 | |
Lungimea fusurilor | Sunt disponibile fusuri pentru sarcini ușoare și grele; de la 50 cm la 480 cm, cu diferite lungimi de extensie | |
Protecție anticorozivă | Galvanizare la cald | |
INFRA-KIT M | ||
Lungimi juguri | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm | |
Conectori pentru juguri | Conectori pentru juguri sau fusuri cu sau fără adaptor suplimentar | |
Șuruburi | În funcție de sarcină Ø 20 și Ø 25 | |
Lungimile fusurilor | Sunt disponibile fusuri pentru sarcini ușoare și grele; de la 50 cm la 480 cm, cu diferite lungimi de extensie | |
Protecție anticorozivă | Galvanizare la cald |
