INFRA-KIT
INFRA-KIT è un sistema modulare per progetti infrastrutturali. Offre massima flessibilità con un numero minimo di parti di sistema necessari
Progetti infrastrutturali di successo con il sistema modulare INFRA-KIT, massima flessibilità con soli pochi componenti. Il sistema può essere utilizzato in una varietà di applicazioni, ad esempio casseri per pareti, parapetti e mensole a sbalzo, puntellazioni per impalcati in calcestruzzo e non, fino a creare strutture complesse per casseri galleria. Adatto anche per creare schermate di protezione e mensole auto rampanti.
Video e Foto
Costruzione del ponte Storstrom
In uso per la costruzione di un viadotto sulla linea ferroviaria Bari-Napoli.

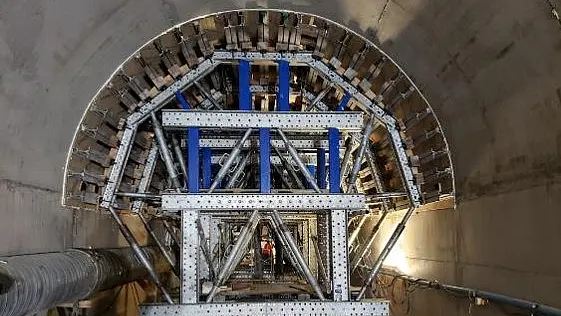

INFRA-KIT per l'applicazione in galleria (Horseshoe Creek, Dallas).

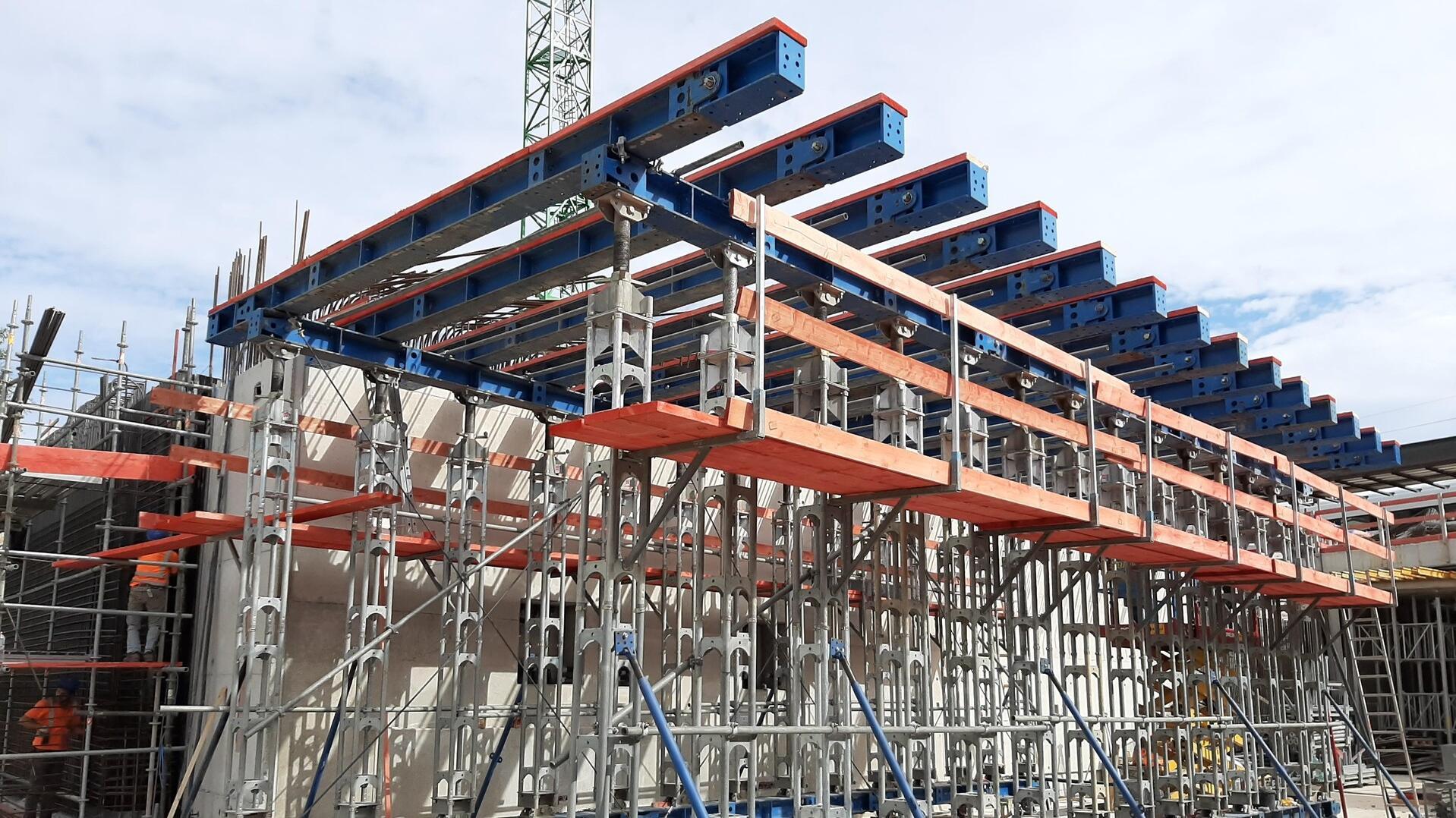

Trave H INFRA-KIT in uso.
Le connessioni per gli adattatori e i connettori di compensazione consentono connessioni sicure, articolate o rigide alla flessione.

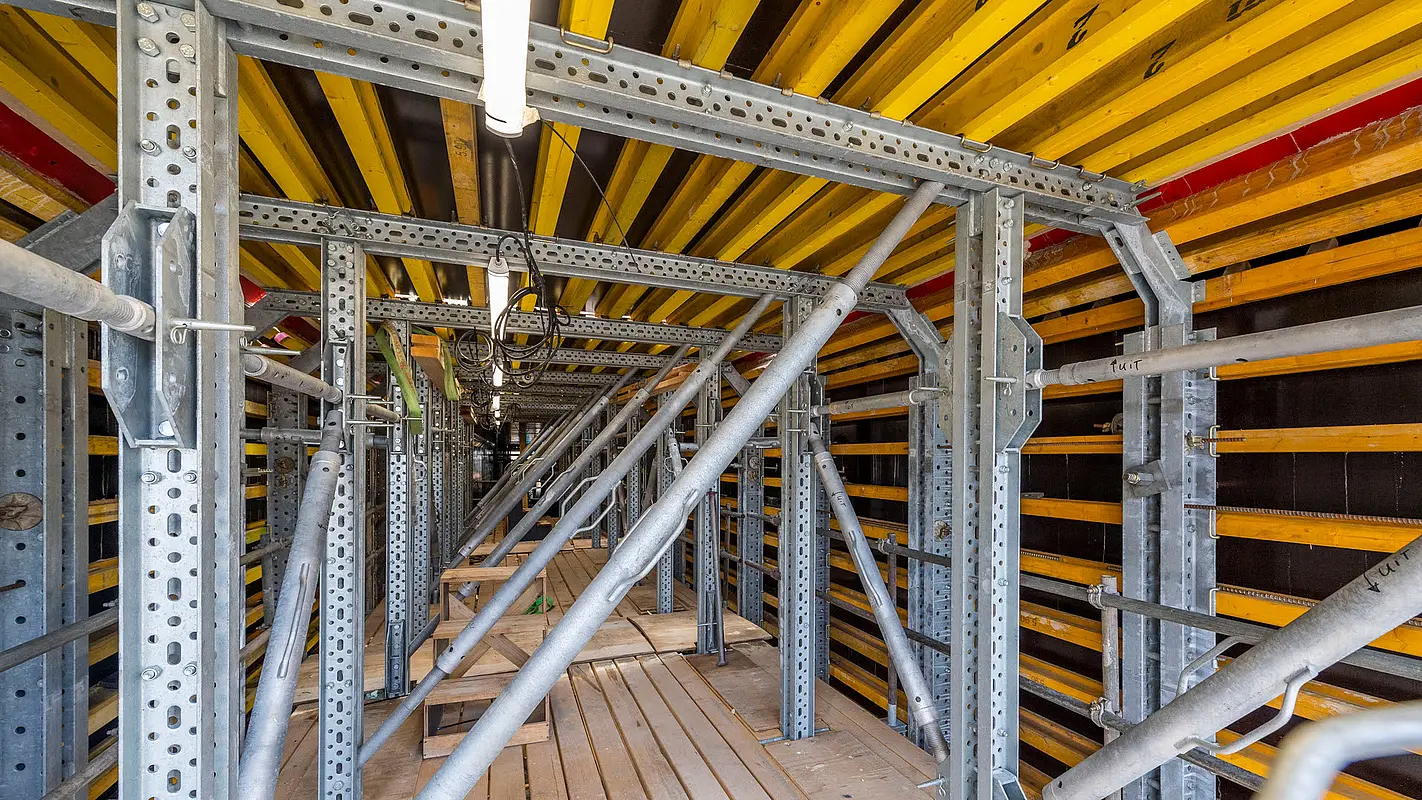

Travi e puntoni delle classi di carico Infra-Kit L (Light) e M (Medium).
Vantaggi del prodotto
Lavorare in modo produttivo
- Costruzione economica dell'infrastruttura con pochi componenti di sistema e una pianificazione minima Non sono necessarie costose configurazioni speciali
- Numerosi punti di fissaggio per adattatori e connettori di riempimento consentono tutti i tipi di connessioni e forme immaginabili
- Adatto ad ogni applicazione: Sono disponibili travi di diverse lunghezze per tutte e tre le classi di carico
- Le parti L e M possono essere combinate tra loro e con il sistema H
- Facile inserimento dei tiranti per la controventatura
- Possibilità di preassemblaggio, per aumentare l'efficienza in spazi ristretti
- L'elevata qualità dell'acciaio garantisce stabilità e protezione dalla flessione
- Ideale per tutti i tipi di strutture e geometrie
- Il martinetto di base può deviare carichi elevati; il materiale richiesto è minimo
Lavorare in sicurezza
- Le controventature diagonali con tiranti assicurano stabilità
- Tutti i materiali a L e a M sono in acciaio zincato, per garantire una lunga durata
- Le staffe di camminamento standard, come le protezioni laterali PROTECTO o MODEX, garantiscono la sicurezza dei lavoratori
Applicazione e uso
Di seguito sono riportati i manuali d'uso da scaricare. Tutti i singoli capitoli sono cliccabili direttamente e garantiscono una comoda ricerca.
Panoramica del manuale d'uso
Caratteristiche tecniche
INFRA-KIT H | |
Lunghezza trave primaria | 62 | 175 | 300 | 450 | 600 cm |
Collegamenti delle travi | Perno di collegamento (18% resistenza alla flessione) Travi con viti (37% di resistenza alla flessione) Travi con piastrina e viti (83%) |
Supporti verticali | Puntone FRAME PROP | INFRA-KIT trave| MkII Soldiers | MODEX HD Torre |
Lunghezza elementi puntone | 50 | 75 | 100 | 150 | 200 cm |
Collegamenti di sostegno | Meccanismo di base 2 | base articolata |
Intervallo di regolazione | 0 cm – 30 cm | 0 cm – 60 cm (con 2 meccanismi di base) |
Compensazione angolare | Da 0° a max. 7° |
Altezze di impiego | da 2.50 m fino a 10.00 m |
Protezione dalla corrosione | Primer con polvere di zinco su travi | Zincatura a caldo sugli accessori |
Parti accessorie | Listello di centraggio e clip | Mensolina per spalla regolabile Staffe di collegamento | Mensola di servizio | Puntello di piombatura |
INFRA-KIT L | |
Cinture di lunghezza | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm |
Connettori correnti | Connettore per i correnti o bracci con o senza adattatore bracci aggiuntivo |
Viti | Carico variabile Ø 16 e Ø 20 |
Lunghezza bracci | Bracci per carichi leggeri e pesanti disponibili; da 50 cm a 480 cm in diverse lunghezze di estensione |
Protezione dalla corrosione | Completamente zincato a caldo |
INFRA-KIT M | |
Cinture di lunghezza | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm |
Connettori correnti | Connettore per i correnti o bracci con o senza adattatore bracci aggiuntivo |
Viti | Carico variabile Ø 20 e Ø 25 |
Lunghezza bracci | Bracci per carichi leggeri e pesanti disponibili; da 50 cm a 480 cm in diverse lunghezze di estensione |
Protezione dalla corrosione | Completamente zincato a caldo |
