INFRA-KIT
INFRA-KIT ist ein modulares Baukastensystem für Infrastrukturprojekte. Es bietet maximale Flexibilität bei einem Minimum an benötigten Systemteilen.
Erfolgreiche Infrastrukturprojekte mit dem INFRA-KIT-Baukastensystem; höchste Flexibilität mit nur wenigen Komponenten. Das System kann für eine Vielzahl von Anwendungen eingesetzt werden, wie z.B. als Gesimskappenkonsole, Gesimskappenschalwagen oder Schwerlastgerüst für Orbeton-, Verbund- und Betonfertigteilbrücken; bis hin zu anspruchsvollen Konstruktionen für Tunnel, Brücken, Safescreens oder Selbstkletterschalungen.
Videos & Fotos
Bau der Storstrøm-Brücke
Im Einsatz für den Bau eines Viaduktes an der Bahnstrecke Bari-Neapel.

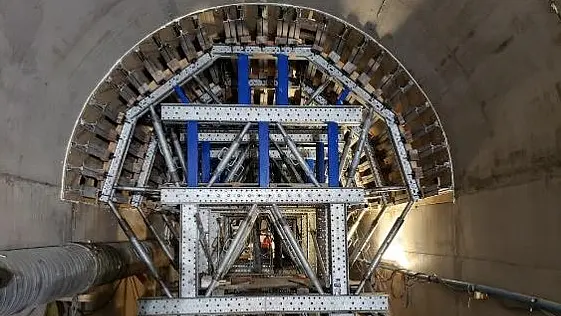

INFRA-KIT für die Tunnelanwendung (Horseshoe Creek, Dallas).

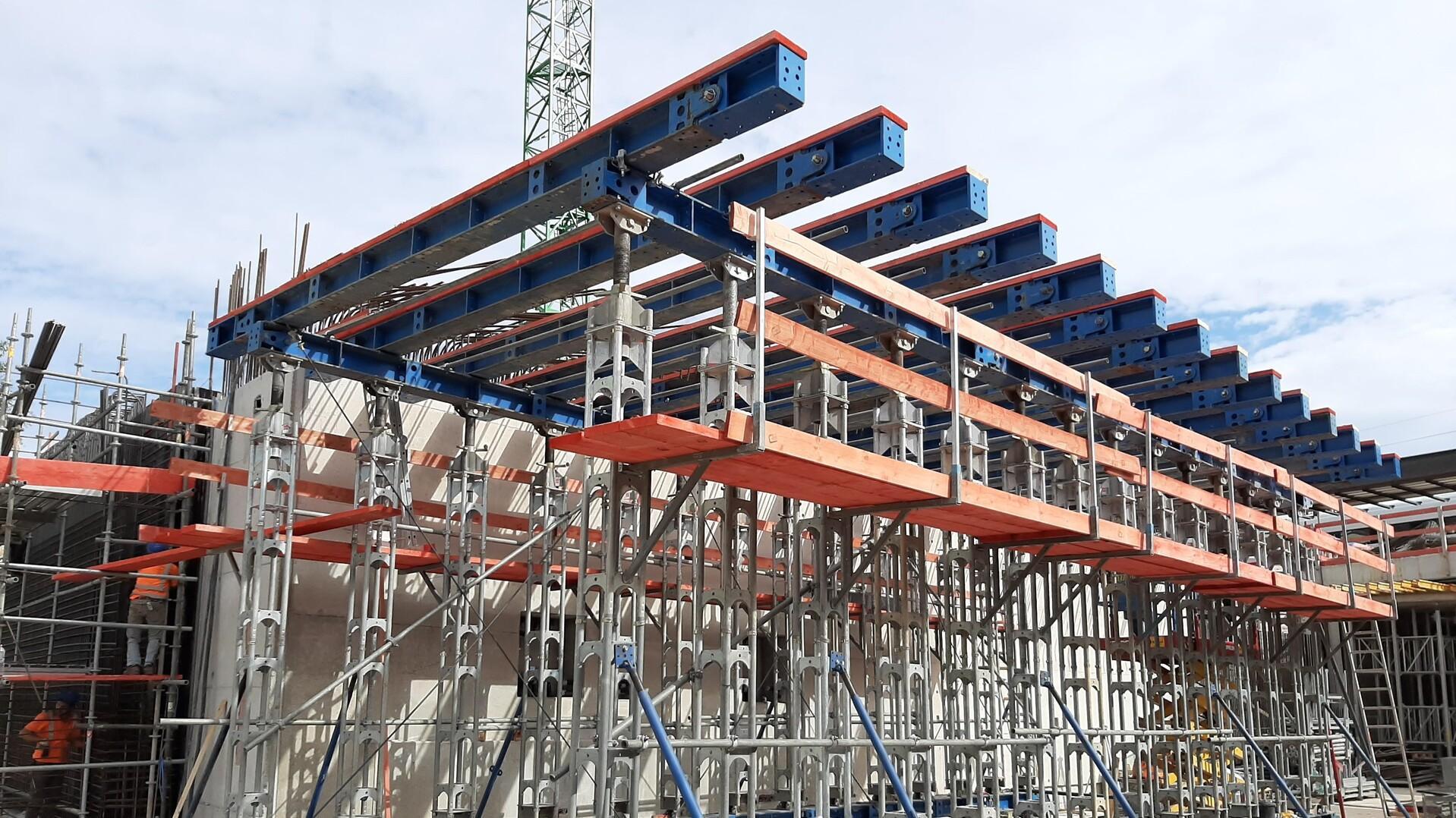

INFRA-KIT H Träger im Einsatz.
Anschlüsse für Adapter und Ausgleichsverbinder ermöglichen sichere, gelenkige oder biegesteife Verbindungen.

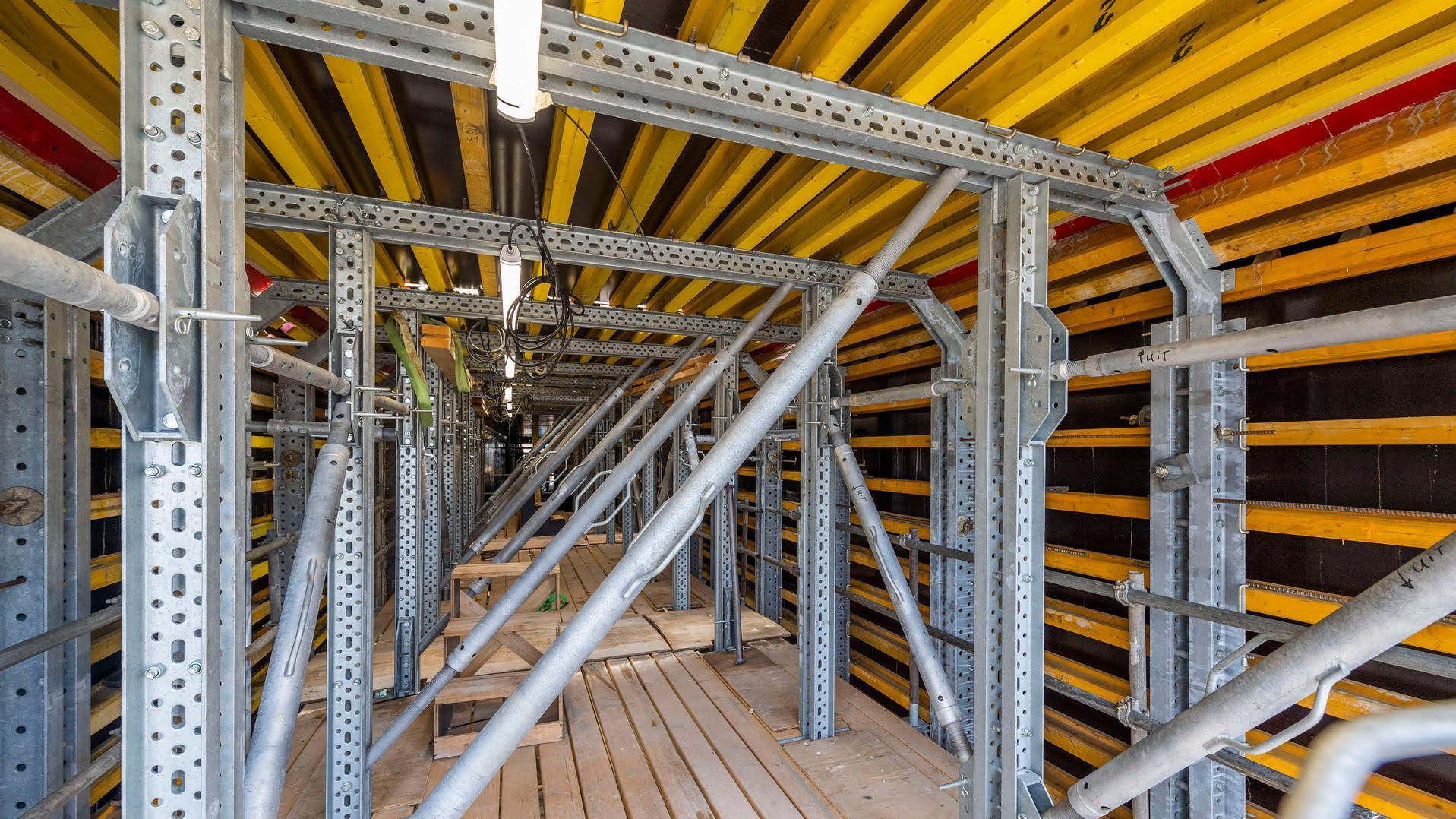

Träger und Streben aus den Lastklassen Infra-Kit L (Light) und M (Medium).
Produktvorteile
Produktiv Arbeiten
- Wirtschaftlicher Infrastrukturbau mit wenigen Systemteilen und geringem Planungsaufwand. Teure Sonderkonstruktionen entfallen
- Vormontage möglich - mehr Effizienz bei beengten Platzverhältnissen
- Passend für jede Anwendung: Träger in unterschiedlichen Längen für alle drei Lastklassen erhältlich
- Steckbare Verbindungsmittel und unverlierbare Zentrierleiste ermöglichen schnelle, einfache Montage
- Leichtes Einsetzen von Spannstangen zur Aussteifung
- Fußspindel kann hohe Lasten ableiten; weniger Material erforderlich
Sicher Arbeiten
- Diagonalverbände mit Ankerstäben ermöglichen Sicherstellung der Standfestigkeit
- Verwendung von hoher Stahlgüte und feuerverzinktem Stahl sorgt für lange Lebensdauer und Stabilität
- Standard-Laufkonsolen sowie PROTECTO oder MODEX Seitenschutz bieten hohe Arbeitssicherheit
Anwendung
Sie finden nachfolgend die Aufbau- und Verwendungsanleitung zum Herunterladen. Kapitel sind direkt anklickbar und ermöglichen eine schnelle Suche.
Überblick der Aufbau- und Verwendungsanleitung
Technische Daten
INFRA-KIT H | |
Längen Jochträger | 62 | 175 | 300 | 450 | 600 cm |
Trägerverbindungen | Verbindungsbolzen (18 % Biegefestigkeit) Trägerstoß mit Schrauben (37 % Biegefestigkeit) Trägerstoß und Jochträgerlasche mit Schrauben (83 %) |
Vertikale Stützen | Lastrahmenstütze | INFRA-KIT Träger | MkII Träger | MODEX HD Turm |
Längen Lastrahmensegmente | 50 | 75 | 100 | 150 | 200 cm |
Fuß-/Kopfstücke | Lastspindel 2 | Gelenkfußstück |
Spindelweg | 0 – 30 cm | 0 – 60 cm (bei 2 Lastspindeln) |
Neigungsausgleich | 0° bis max. 7° |
Typische Einsatzhöhen | 2,50 bis 10,0 m |
Korrosionsschutz | Zinkstaubgrundierung am Träger | Feuerverzinkung am Zubehör |
Zubehörteile | Unter anderem Zentrierleiste und Clip | Widerlagerspannvorrichtung | Trägerklemme | Laufkonsole und Pfosten | Wandstrebe |
INFRA-KIT L | |
Längen Gurte | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm |
Gurteverbindungen | Verbinder zu Gurten oder Spindeln mit oder ohne Spindelanschluss |
Bolzen | Lastabhängig Ø 16 und Ø 20 |
Spindellängen | Spindeln für leichte und schwere Lasten erhältlich; von 50 cm bis 480 cm in unterschiedlichen Auszugslängen |
Korrosionsschutz | Vollständig feuerverzinkt |
INFRA-KIT M | |
Längen Gurte | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm |
Gurteverbindungen | Verbinder zu Gurten oder Spindeln mit oder ohne Spindelanschluss |
Bolzen | Lastabhängig Ø 20 und Ø 25 |
Spindellängen | Spindeln für leichte und schwere Lasten erhältlich; von 50 cm bis 480 cm in unterschiedlichen Auszugslängen |
Korrosionsschutz | Vollständig feuerverzinkt |
