INFRA-KIT

INFRA-KIT es un sistema modular para proyectos de infraestructura. El sistema ofrece máxima flexibilidad con un número mínimo de partes.

Proyectos de infraestructura exitosos con el sistema modular INFRA-KIT; máxima flexibilidad con solo unos pocos componentes.

Video y Foto

Costruzione del ponte Storstrom

1 / 7

Ventajas del producto

Trabaja de forma segura

  • Los refuerzos diagonales con tirantes garantizan la estabilidad
  • Todos los materiales en L y M son de acero galvanizado, lo que garantiza una larga vida útil
  • Los soportes de pasarela estándar, como la protección lateral PROTECTO o MODEX, mantienen la seguridad de los trabajadores


Trabaja productivamente

  • Construcción económica de la infraestructura con sólo unos pocos componentes del sistema y una planificación mínima No se requieren costosas configuraciones especiales
  • Numerosos puntos de fijación para adaptadores y conectores de relleno permiten todo tipo de conexiones y formas imaginables
  • Justo lo necesario para cada aplicación: Vigas de diferentes longitudes disponibles para las tres clases de carga
  • Las piezas L y M pueden combinarse entre sí y con el sistema H
  • Fácil inserción de tirantes para el arriostramiento
  • Posibilidad de premontaje, lo que aumenta la eficacia en espacios reducidos
  • El alto grado de acero garantiza la estabilidad y la protección contra la deflexión
  • Ideal para todo tipo de estructuras y geometrías
  • El gato de base puede desviar grandes cargas; se requiere un mínimo de material

Especificaciones técnicas

INFRA-KIT H



Longitud de vigas principales

62 | 175 | 300 | 450 | 600 cm

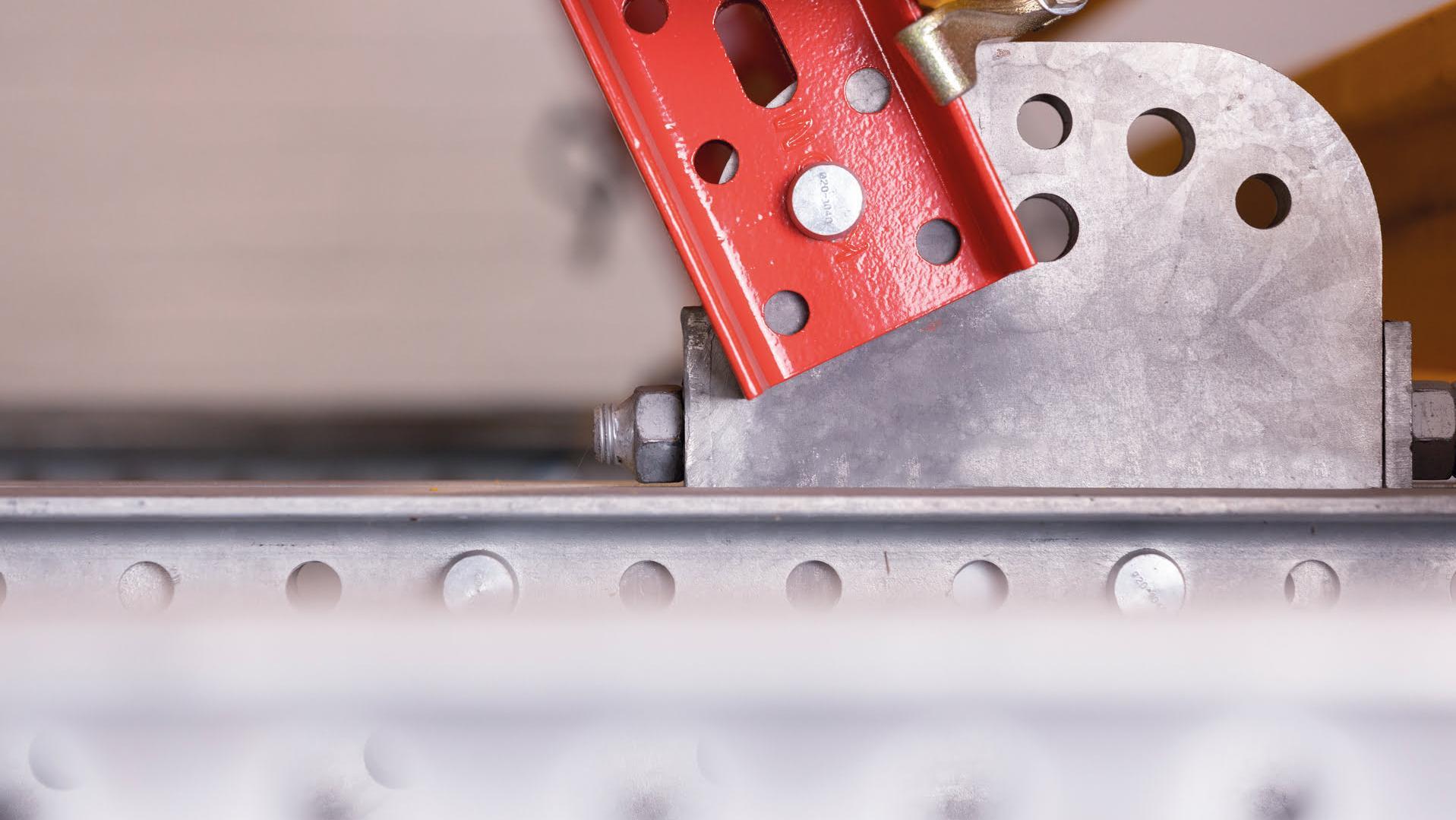

Conexión de vigas

Pin de conexión

Unión de las vigas con tornillos (37% resistencia a la flexión) unión de viga a placa con tornillos (83%)

Soporte vertical

Soporte de bastidor portante | viga INFRA-KIT | soldier MkII | torre MODEX HD

Longitud de sección

0 | 75 | 100 | 150 | 200 cm

Soportes de conexión

Puntal jack-2 | Placa base con pines

Rango de Husillo

0 cm – 30 cm | resp. 0 cm – 60 cm (with 2 prop jacks)

Compensación angular

Desde 0° a un máximo de 7°

Aplicaciones típicas de altura

Desde 2.5 m hasta 10.0 m

Protección anti corrosión

Imprimación de polvo de Zinc en las vigas | galvanización por inmersión en los accesorios

Piezas accesorios

Entre otras= barra de centrado y clip | Soporte de pilar ajustable con pinza de viga | Soporte de pasarela y poste

INFRA-KIT L



Campos de aplicación

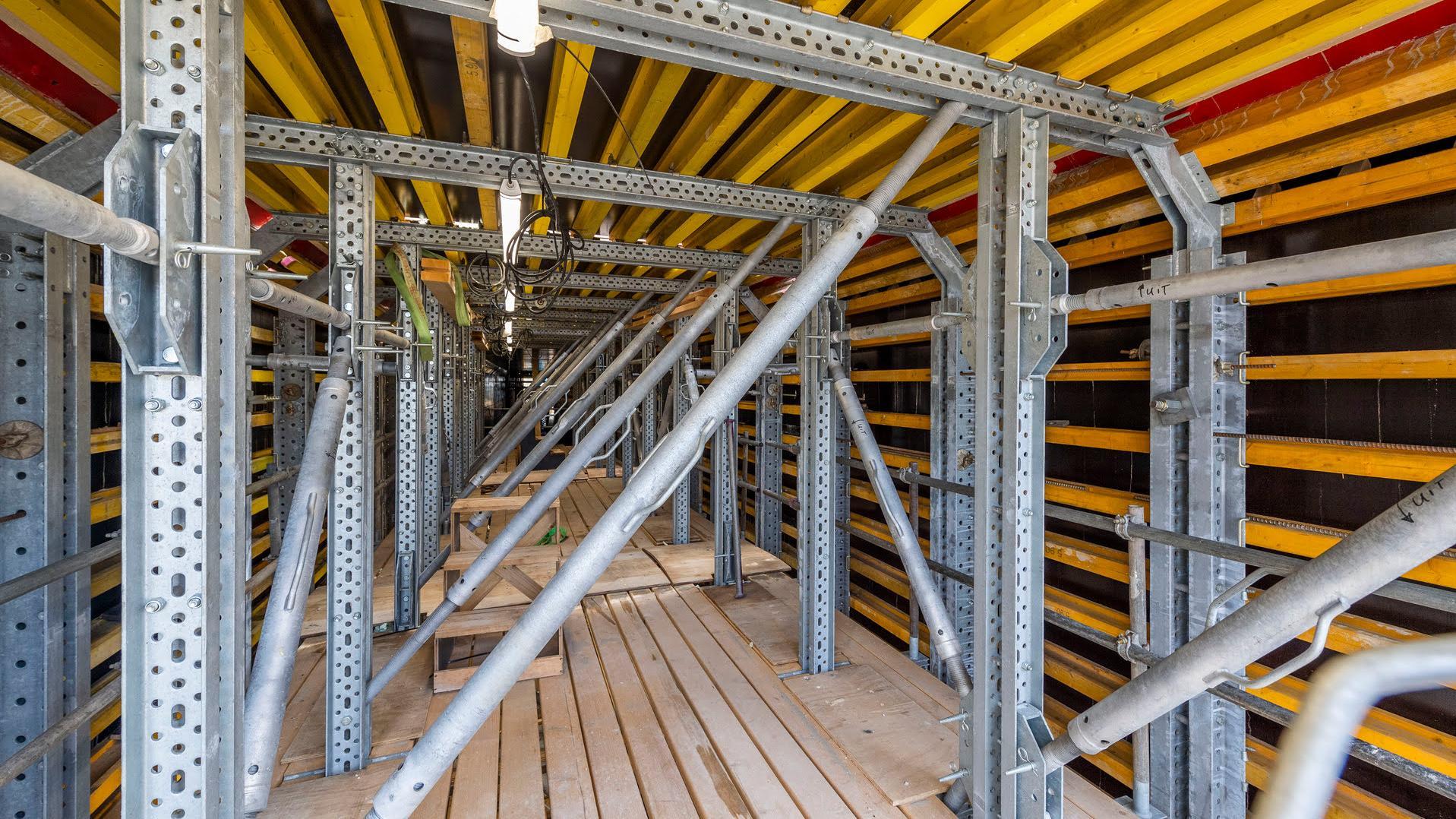

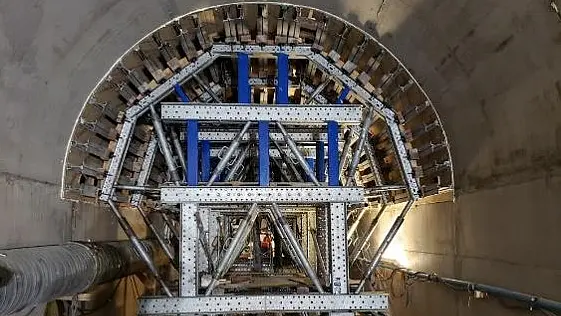

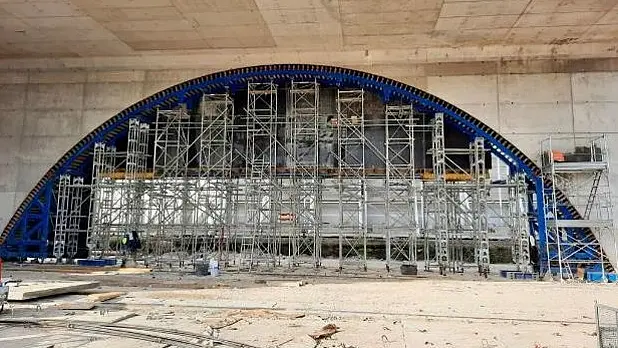

Construcción de túneles; construcción de puentes y obras civiles

Longitud de largueros

100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm

Conectores de largueros

Conectores a largueros o tensores con o sin conexión adicional del tensor

Tornillos

Dependiendo de la carga, Ø 16 y Ø 20

Protección contra la corrosións

Totalmente galvanizado

INFRA-KIT M



Longitud de largueros

150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm

Conectores de largueros

Conectores a largueros o tensores con o sin conexión adicional del tensor

Tornillos

Dependiendo de la carga, Ø 20 y Ø 25

Longitud de tensores

tensores para cargas ligeras y pesadas disponibles; desde 50 cm hasta 480 cm en diferentes longitudes de extensión

Protección contra la corrosión

Totalmente galvanizado
