INFRA-KIT
INFRA-KIT to uniwersalny system inżynieryjny do budowy mostów, tuneli oraz konstrukcji specjalnych.

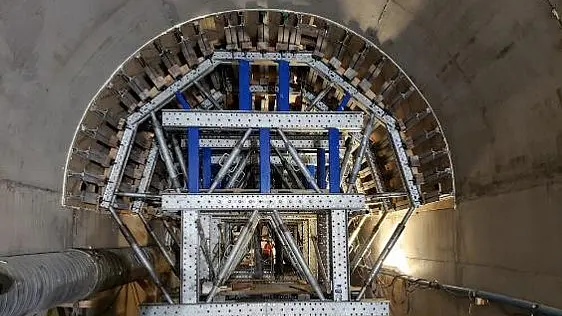

System inżynieryjny INFRA-KIT sprawdzi się na budowie obiektów mostowych monolitycznych, zespolonych, z elementami prefabrykowanymi oraz w technologii nasuwu podłużnego. Jest to również doskonałe rozwiązanie do realizacji tuneli, konstrukcji specjalnych i podparć tymczasowych i dodatkowych.
Wideo & Zdjęcia
Budowa mostu Stormstrom
Zalety produktu
Pracuj wydajnie
- Ekonomiczna budowa obiektów infrastrukturalnych z użyciem niewielkiej ilości elementów systemowych

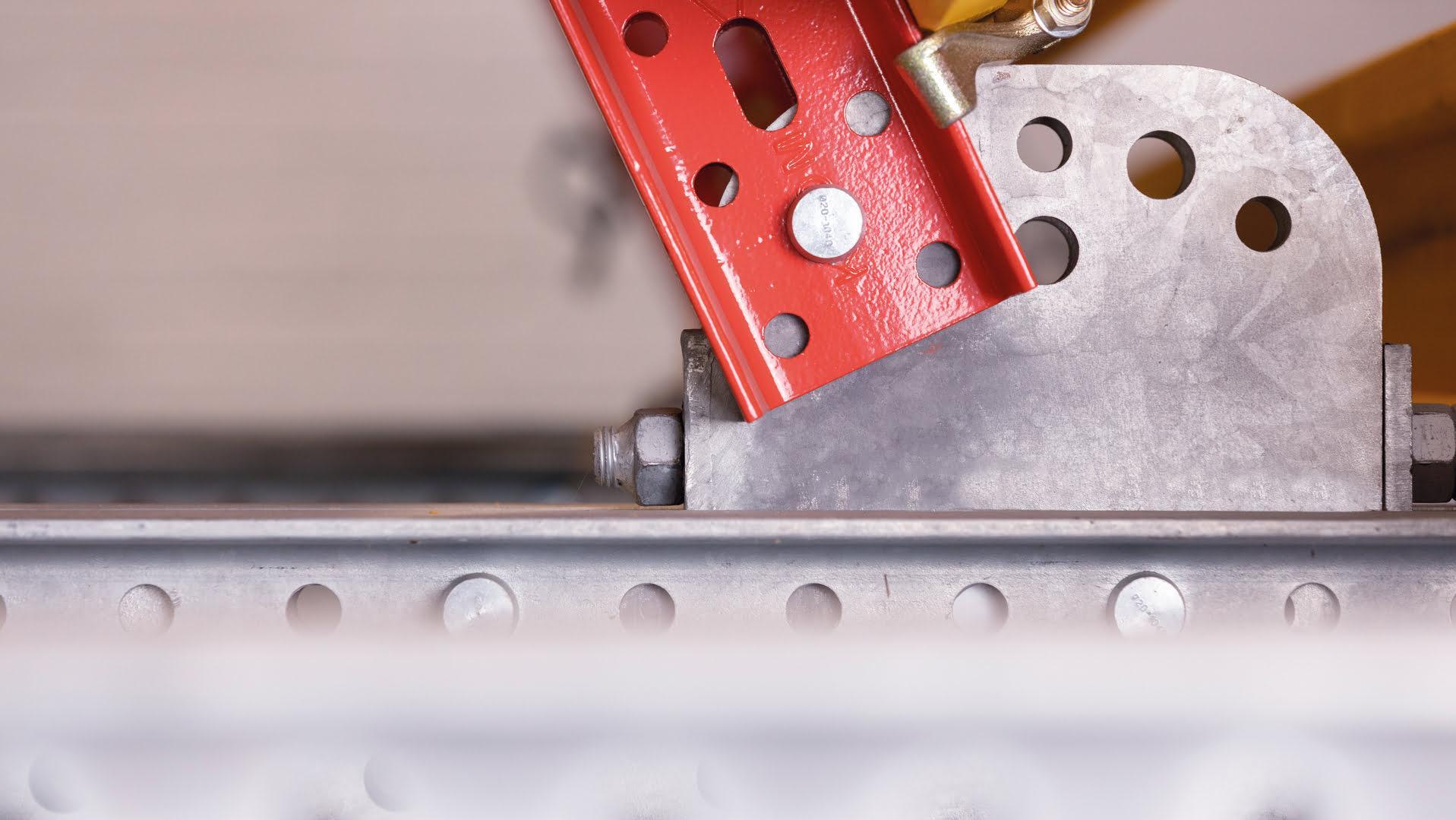

- Liczne adaptery i łączniki umożliwiają wykonywania połączeń przegubowych lub sztywnych, umożliwiając dopasowane systemu do wymaganej geometrii obiektu
- Dźwigary główne oraz rygle o różnej długości w module
- Możliwość łączenia wszystkich trzech systemów w zależności od potrzeb
- Łatwy montaż ściągów do stężania ukośnego
- Możliwość wstępnego montażu, co zwiększa wydajność w ciasnych przestrzeniach
- Wysoki gatunek stali zapewnia stabilność i ochronę przed ugięciem
- Idealne rozwiązanie dla wszystkich rodzajów konstrukcji i geometrii
- Podnośnik bazowy może przenosić duże obciążenia; minimalne zapotrzebowanie na materiał
Pracuj bezpiecznie

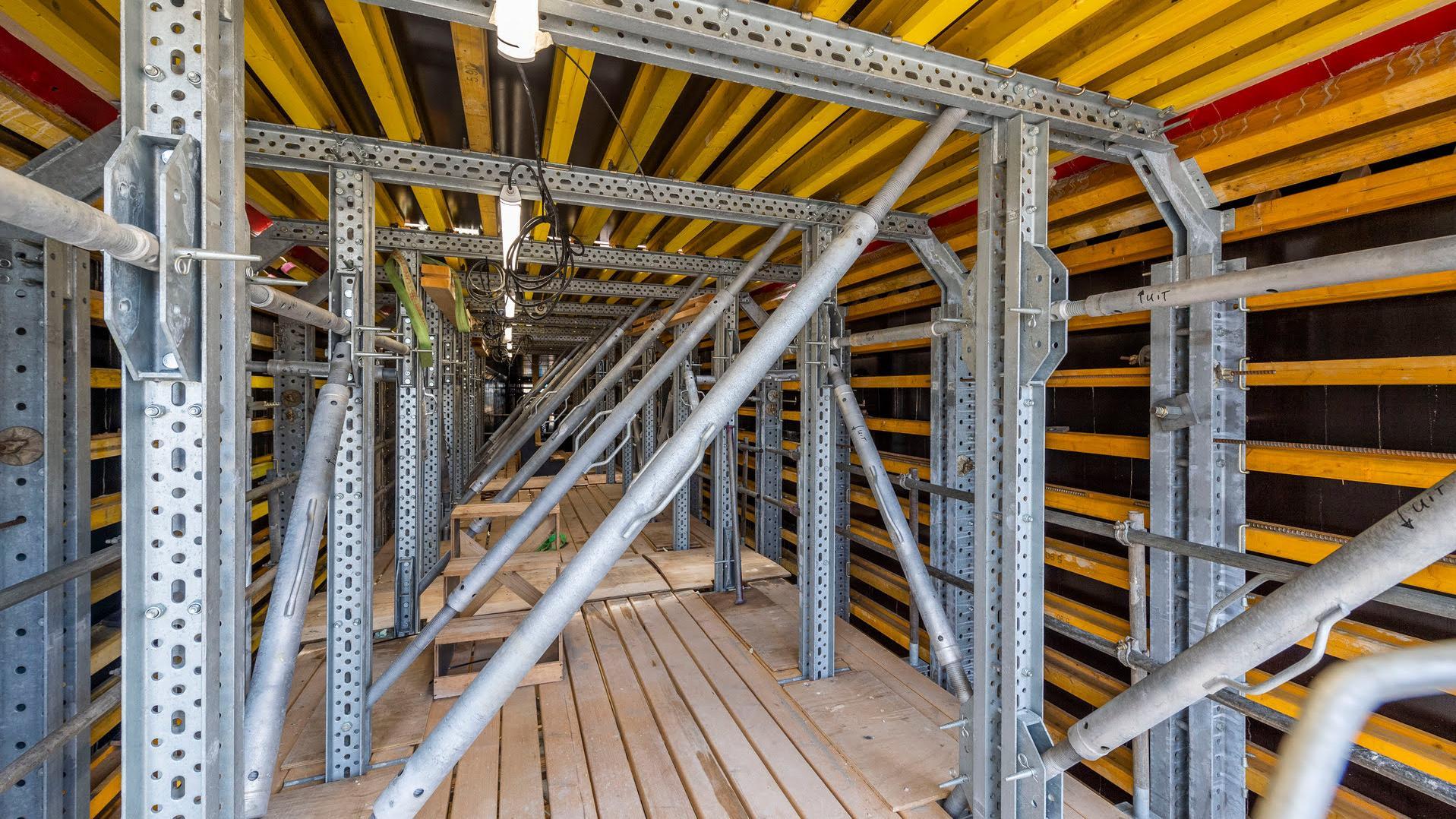

- Usztywnienie ukośne z prętami ściągającymi zapewnia stabilność
- Elementy INFRA-KIT L i M wykonane są z ocynkowanej stali, zapewniającej długą żywotność systemu
- Wysoki poziom bezpieczeństwa pracy dzięki zastosowaniu standardowych konsol pomostu i bocznej ochrony Hünnebeck
Parametry techniczne
INFRA-KIT H | |
Długość dźwigara | 62 | 175 | 300 | 450 | 600 cm |
Łączenie dźwigarów | Sworzeń (18% wytrzymałości na zginanie) Dźwigary łączone czołowo na śruby (37% wytrzymałości na zginanie) Dźwigary połączone czołowo na śruby, łączenie wzmocnione płytkami łączącymi i dodatkowymi śrubami (83% wytrzymałości na zginanie) |
Podpory pionowe | Nośna podpora konstrukcyjna | Dźwigar INFRA-KIT | Stojaki MkII | Wieże MODEX HD |
Długości sekcji podpory | 50 | 75 | 100 | 150 | 200 cm |
Łączenie podpór z dźwigarami | 2 stopy ruchome | Płyta montażowa ze śrubami |
Zakres regulacji długości podpór | 0 cm – 30 cm | 0 cm – 60 cm (z 2 dwiema stopami) |
Kompensacja kątowa | Od 0° do maks. 7° |
Powszechnie stosowane wysokości | Od 2,5 m do 10,0 m |
Ochrona antykorozyjna | Farba podkładowa cynkowa na dźwigarze | Akcesoria cynkowane ogniowo |
Akcesoria | Między innymi: listwa centrująca z klamrą | Element mocujący do przyczółka | Klamra do dźwigarów | Wspornik pomostu ze słupkiem | Podpora ukośna |
INFRA-KIT L | |
Długość rygli | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm |
Łączniki | Wypory, łączniki do rygli, łączniki z uchwytami do wypór |
Sworznie | W zależności od wielkości obciążenia Ø 16 i Ø 20 |
Długość podpór IK | Regulowane w zależności od podpory od 50 cm do 480 cm | Podpory dostępne dla małych i dużych obciążeń |
Ochrona antykorozyjna | Cynkowane ogniowo |
INFRA-KIT M | |
Długość rygli | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm |
Łączniki | Wypory, łączniki do rygli, łączniki z uchwytami do wypór |
Sworznie | W zależności od wielkości obciążenia Ø 20 i Ø 25 |
Długość podpór IK | Regulowane w zależności od podpory od 50 cm do 480 cm | Podpory dostępne dla małych i dużych obciążeń |
Ochrona antykorozyjna | Cynkowane ogniowo |
