INFRA-KIT
INFRA-KIT is een modulair systeem voor infrastructurele projecten. Het biedt maximale flexibiliteit met een beperkt aantal systeemonderdelen.
Succesvolle infrastructurele projecten met het modulaire INFRA-KIT-systeem: grootst mogelijke flexibiliteit met beperkt aantal onderdelen. Het systeem kan worden gebruikt in een groot aantal toepassingen, bijvoorbeeld als wandbekisting, vrijdragende borstweringsteun, borstweringswagen of ondersteuning voor bruggen van composiet-, prefab- en stortbeton, tot geavanceerde constructies voor tunnels, bruggen, veiligheidsschermen of zelfklimmende bekisting.
Video en Foto
Bouw van de Storstrom-brug
In gebruik voor de bouw van een viaduct op de spoorlijn Bari-Napels.

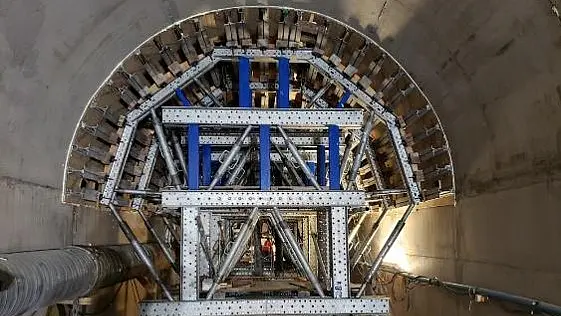

INFRA-KIT voor tunneltoepassing (Horseshoe Creek, Dallas).

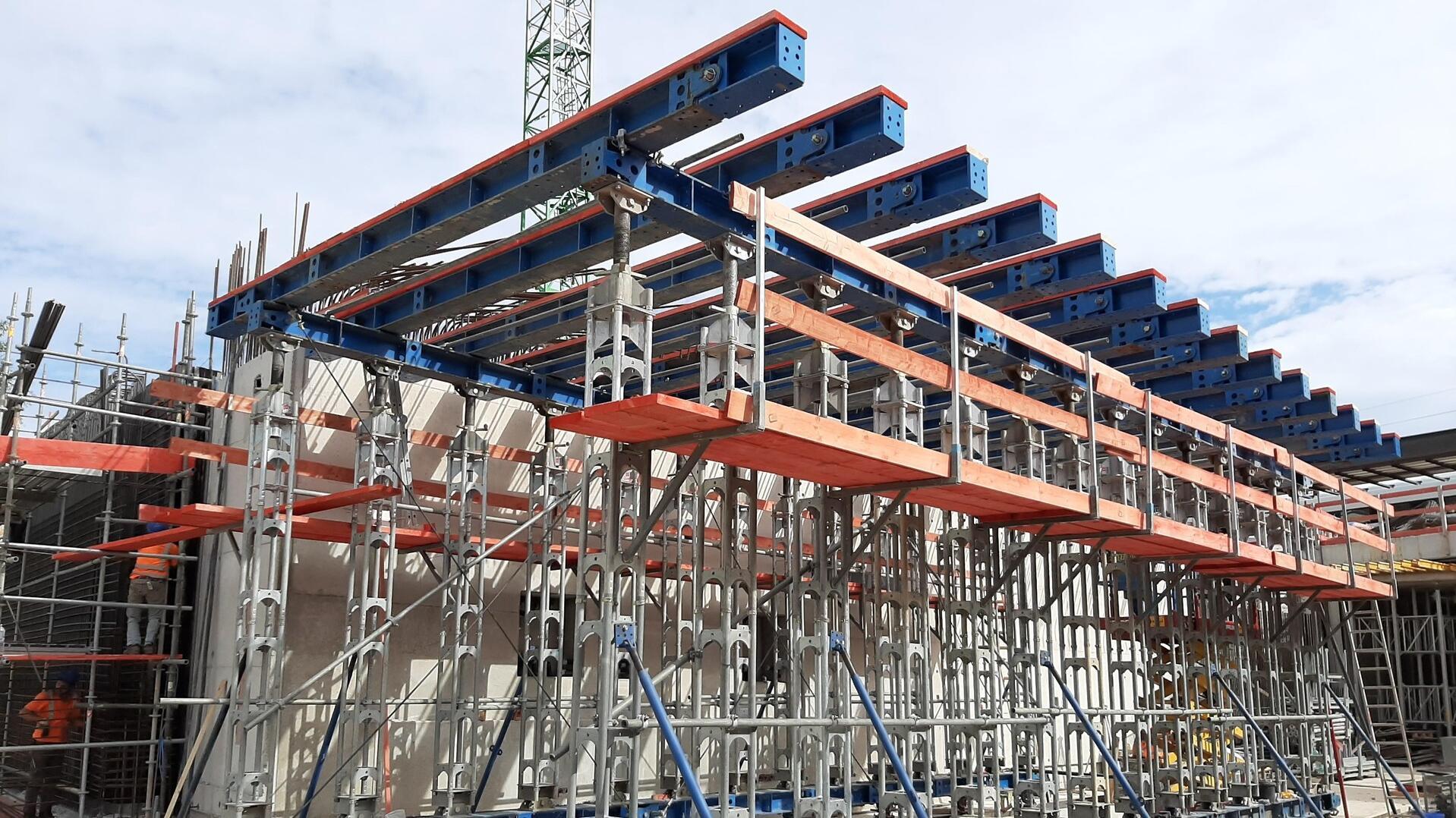

INFRA-KIT H-ligger in gebruik.
Verbindingen voor adapters en compenserende verbindingen maken veilige, scharnierende of buigstijve verbindingen mogelijk.
Balken en stutten van de belastingsklassen Infra-Kit L (Light) en M (Medium).
Productvoordelen
Werk productief
- Economische infrastructuurbouw met slechts enkele systeemcomponenten en minimale planning Dure speciale configuraties zijn niet nodig
- Veel bevestigingspunten voor adapters en verbindingen maken alle soorten aansluitingen en denkbare vormen mogelijk
- Precies goed voor elke toepassing: Balken van verschillende lengtes beschikbaar voor alle drie de belastingsklassen
- L- en M-delen kunnen zowel onderling als met het H-systeem worden gecombineerd
- Gemakkelijk in te brengen trekstangen voor versteviging
- Voormontage mogelijk, voor meer efficiëntie in krappe ruimtes
- Hoge staalkwaliteit zorgt voor stabiliteit en bescherming tegen doorbuiging
- Ideaal voor alle soorten structuren en geometrieën
- De basisvijzel kan hoge belastingen afleiden; minimaal materiaal vereist
Werk veilig
- Diagonale verstevigingen met trekstangen zorgen voor stabiliteit
- Alle L- en M-materialen zijn van gegalvaniseerd staal, voor een lange levensduur
- Standaard loopbrugbeugels zoals PROTECTO of MODEX zijbescherming zorgen voor de veiligheid van de werknemers
Toepasssingen en gebruik
Hieronder vindt u de gebruikershandleidingen die u kunt downloaden. De afzonderlijke hoofdstukken zijn direct aanklikbaar zodat u comfortabel kunt zoeken.
Overzicht van gebruikershandleiding
Technische specificaties
Hoofddrager lengte | 62 | 175 | 300 | 450 | 600 cm |
Dragerverbindingen | Verbindingspen (18% buigsterkte) Dragerverbinding met bouten (37%) Dragerverbinding met hoofdrager koppelplaat en bouten (83%) |
Verticale ondersteuning | Zwaarlaststempel| INFRA-KIT drager | MkII drager | MODEX HD toren |
Frame lengtes | 50 | 75 | 100 | 150 | 200 cm |
Voet- en kopstuk | Stempelkop-2 | Scharniervoetstuk |
Spindelbereik | 0 cm - 30 cm | resp. 0 mm – 60 cm (met 2 stempelkoppen) |
Scharnierbaar | Van 0° tot max. 7° |
Typische hoogtes | Van 2,5 m tot 10,0 m |
Corrosiebescherming | Zinkprimer op de drager | Thermisch verzinkte accessoires |
Accessoires | o.a. Centreerstaaf en clip | Landhoofdspindel | Dragerklem | Console en leuningstaander | Stelschoor |
INFRA-KIT L | |
Lengtes gordingen | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm |
Gordingverbindingen | Verbindingen aan gordingen of spindels met of zonder extra spindelaansluiting |
Pennen | Afhankelijk van belasting Ø 16 en Ø 20 |
Spindellengtes | Spindels voor lichte of zware belastingen verkrijgbaar, van 50 cm tot 480 cm in verschillende uittreklengtes |
Corrosiebescherming | Volledig thermisch verzinkt |
INFRA-KIT M | |
Lengtes gordingen | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm |
Gordingverbindingen | Verbindingen aan gordingen of spindels met of zonder extra spindelaansluiting |
Pennen | Afhankelijk van belasting Ø 20 en Ø 25 |
Spindellengtes | Spindels voor lichte of zware belasting verkrijgbaar, van 50 cm tot 480 cm in verschillende uittreklengtes |
Corrosion protectionCorrosiebescherming | Volledig thermisch verzinkt |
