Trek- en drukschoren
Hünnebeck trek- en drukschoren zijn speciaal ontwikkeld voor het stellen en uitrichten van bekisting en/of prefab betonelementen.
Trek- en drukschoren zijn eenvoudig te vervoeren en worden met de unieke snelsluiting snel en eenvoudig vastgezet.
Video en Foto
Productvoordelen
Productief werken
- Tijdsbesparing tijdens installatie dankzij snelsluiting
- Grote verhouding tussen draagvermogen en eigengewicht bestaande uit vijf stuttypes met uitschuiflengtes van 2,05 m - 10,25 m
- Zelfs bij gestorte kolommen kunnen richtsteunen dienen als een ideale ondersteuning voor bekistingspanelen tot aanzienlijke hoogten.

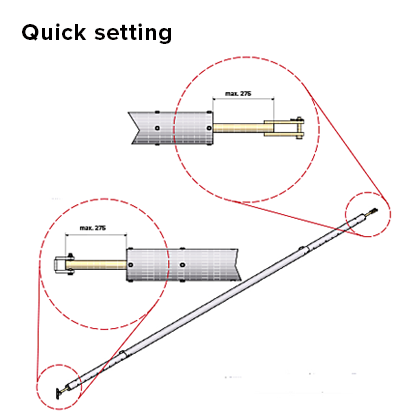

- Optie voor snellere lengteaanpassing door grove instelling en fijnafstelling
- Alle stalen onderdelen van de richtstangen zijn gegalvaniseerd
Veilig werken

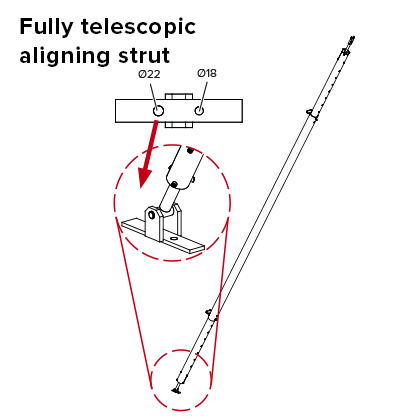

- Alle uitlijnpoten hebben een telescopisch ontwerp en een extreem laag gewicht
- Grondplaten kunnen eenvoudig worden bevestigd en houden de steunen op hun plaats

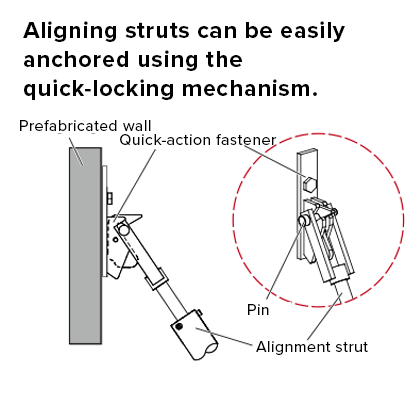

- Snelbevestigingen zorgen voor een eenvoudige installatie veilig vanaf de grond en zetten de steunen aan de bovenkant vast
- Eenvoudige en gemakkelijke demontage doordat de veerpoot loskomt van de snelsluiting
- Veilige en gemakkelijke bevestiging van de veerpoot vanaf de grond
Toepasssingen en gebruik
Hieronder vindt u de gebruikershandleidingen die u kunt downloaden. De afzonderlijke hoofdstukken zijn direct aanklikbaar zodat u comfortabel kunt zoeken.
Overzicht van gebruikershandleiding
Technische specificaties
Schoortype | P330 | Staal | Gewicht = 13,7 kg |
Verstelbereik/belasting | 2,05 m – 3,.30 m | Toelaatbare druk 3,0 kN – 9,5 kN |
Schoortype | K440 | Staal | Gewicht = 23,4 kg |
Verstelbereik/belasting | 3,25 m – 4,40 m | Toelaatbare druk 20,0 kN – 11,0 kN |
Schoortype | K600 | staal | Gewicht = 35,8 kg |
Verstelbereik/belasting | 4,80 m – 6,00 m | Toelaatbare druk 20,0 kN |
Schoortype | K760 | staal | Gewicht = 51,3 kg |
Verstelbereik/belasting | 5,30 m – 7,60 m | Toelaatbare druk 20,0 kN –15,0 kN |

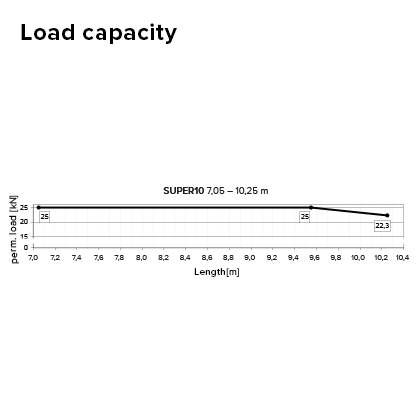

Schoortype | SUPER 10 | aluminium | Gewicht = 83,6 kg |
Verstelbereik/belasting | 7,05 m – 10,25 m | Toelaatbare druk 25,0 kN – 22,3 kN |
Aansluitingen | Snelsluiting schoor | Gewicht = 2,76 kg Kopplaat schoor K | Gewicht = 1,30 kg |
Corrosiebescherming | Alle stalen onderdelen van de schoor zijn gegalvaniseerd |
Bijzonderheden | Eenvoudige grove lengte-instelling door middel van het telescoopsysteem en de borgpen De gesloten draadspindels blijven schoon, eenvoudig en licht te bedienen |
