Deskowanie wielkowymiarowe H 20 & GF 24
Systemowe deskowanie wielkowymiarowe H 20 i GF 24 zostało stworzone specjalnie do betonowania ścian o dużej powerzchni oraz słupów
Deskowanie wielkopowierzchniowe z dźwigarami drewnianymi to rozwiązanie do indywidualnych rozwiązań szalunkowych. Użytkownik może dowolnie określać wymiary elementów, belki główne, rozmieszczenie punktów wiązania oraz rodzaj sklejki.
Wideo & Zdjęcia
Zalety produktu
Pracuj produktywnie
- W zależności od wymagań architektonicznych można łatwo osiągnąć pożądane wysokości elementów
- Szeroki wybór sklejki ułatwia uzyskanie wymaganej jakości powierzchni betonu
- Standardowe belki stalowe od 1,0 do 3,0 m, dobierane skokowo co 25 cm, ułatwiają dopasowanie wymiarów elementów deskowania do obiektu, a co za tym idzie również odpowiednie zaplanowanie i realizację robót betonowych
Pracuj bezpiecznie

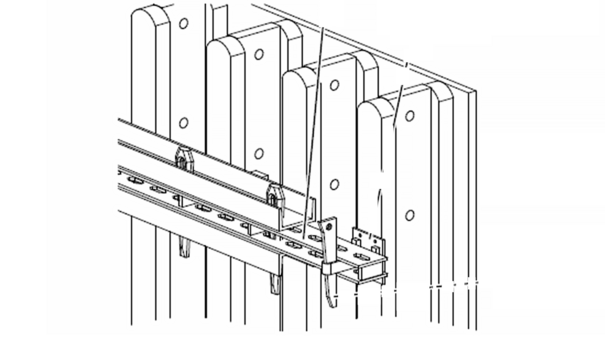

- Szybkie i bezpieczne łączenie belek SG za pomocą 4 klinów łączących
- Belki i dźwigary mają dobre wartości statyczne i niską wagę
Parametry techniczne
Wersja | Deskowanie wielkowymiarowe H 20 |
Dźwigar główny | Dwuteownik drewniany H 20 |
Wysokość elementu | 190 | 245 | 265 | 290 | 330 | 360 | 390 | 450 | 490 | 590 cm |
Szerokość elementu | 1,0 – 3,0 m, skokowo co 25 cm |
Grubość elementu | 32 cm (belka SG + dźwigar H 20 + sklejka) |
Średnia masa | Ok. 42 kg/m2 (bez sklejki) |
Parcie betonu | 40, 50 lub 60 kN/m2 |
Wersja | Deskowanie wielkowymiarowe GF 24 |
Dźwigar główny | Dwuteownik drewniany kratowy R 24 |
Wysokość elementu | 90 | 180 | 240 | 270 | 300 | 330 | 360 | 390 | 450 | 510 | 600 cm |
Szerokość elementu | 1,0 – 3,0 m, skokowo co 25 cm |
Grubość elementu | 36 cm (belka SG + dźwigar R 24 + sklejka) |
Statyka dźwigarów R 24 | Moment zginający = 7.0 kNm Siła ścinająca = 14.0 kN |
Średnia masa | Ok. 48 kg/m2 (bez sklejki) |
Parcie betonu | 40, 50, 60 lub 80 kN/m2 |
Grubość sklejki | 21 mm (dla H 20 oraz GF 24) |
Zgodność z normami | Zgodne z normami DIN 18216 | EN 1993 |
