ST'AIR
Baustellen-Zugangsturm mit integrierter Treppe. Einfache Handhabung, hohe Sicherheit.
ST'AIR ist ein spiralförmiger Zugangsturm und Bestandteil des ST 60 Traggerüstturms. Er kann auch als alleinstehender Turm verwendet werden.
Videos & Fotos
Sehen Sie in diesem Video den einfachen Aufbau des ST'AIR Zugangsturms.
Produktvorteile
Sicher arbeiten
- Zu jeder Zeit einfache und sichere Montage und Demontage, ohne PSAgA
- Montagebelag sorgt für eine geschlossene Arbeitsebene
- Permanenter vorlaufender Seitenschutz
- Leichte Komponenten (< 15 kg) für einfaches Handling
- Freier Raum über dem Kopf, kein plötzliches Anstoßen

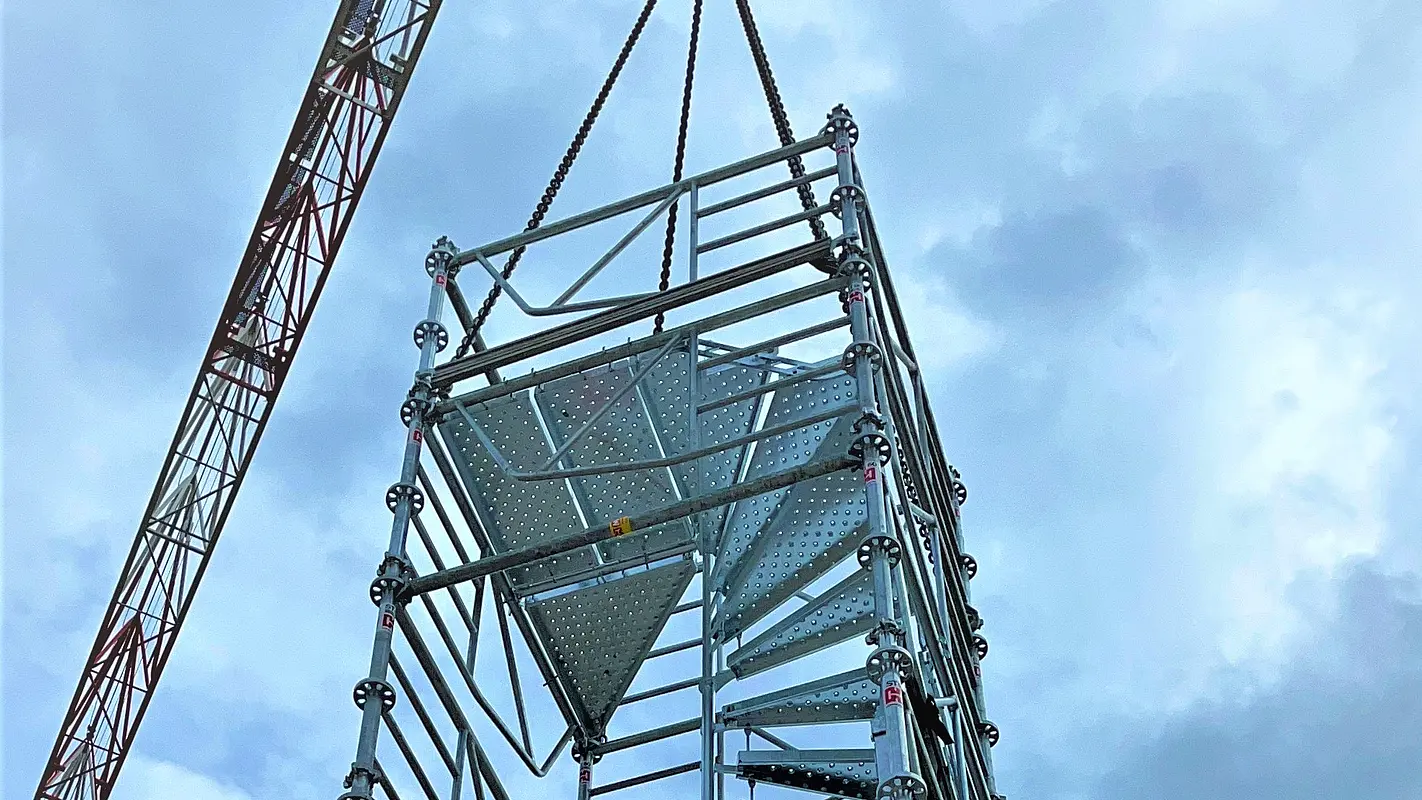

- Integrierte Krananschläge
- Automatische Spindelsicherung
- Sicherer Zugang gemäß EN 12811-1
- Betriebslasten gemäß NF P93-521
- Maximale Zugangshöhe 24 m
Produktiv Arbeiten
- Schnelle Montage, keine Schrauben und Muttern
- Ausstiege auf allen 4 Seiten im Raster von 50 cm möglich
- 4-m-Turm verfahrbar, ohne Kran
- Aufstellfläche 1,5 m x 1,5 m; optimal auch bei beengten Platzverhältnissen
- 100 % kompatibel mit ST 60 Traggerüst und MODEX Gerüst
Technische Daten
› Abmessungen des Turms: 1,50 x 1,50 m
› Maximale Zugangshöhe: 24 m
› Maximale Belastung: 10 Personen oder 1.000 kg
› Empfohlene Anzahl von Personen für die Montage / Demontage: mind. 2 Personen
› Benötigtes Werkzeug: Hammer, Wasserwaage
Flugneigung | 47,5–52,5° |
Stufenhöhe | 200 mm (erste Stufe = 140 mm) |
Stufentiefe | mind. 167 mm |
Schrittweite | mind. 20 mm |
Breite der Stufe | 620–908 mm |
Trittfläche | mind. 151 mm |
Blondelscher Lehrsatz | 565 mm |
Rutschsichere Stufen mit Regenwasserableitung | ja |
Stehhöhe | 2,36 m |
Anschlagtiefe | 680 mm |
Fußleiste | Lichte Höhe ≤ 20 mm |
Betriebslast | Punktuelle Belastung von 360 daN und verteilte Belastung von 300 daN/m² |
Abstand Schiene / Boden | 997 mm |
Maximale Öffnung im Seitenschutz | < 470 mm |
Bordbretthöhe | ≥ 150 mm |
