Hünnebeck in the UK | INFRA-KIT Tunnel

Variabel einsetzbare Tunnelschalungssysteme für den wirtschaftlichen Tunnelbau

INFRA-KIT im Tunnelbau

Unser Kompetenzzentrum Infrastruktur bietet umfassende Lösungen für alle Arten des Tunnelbaus. Durch ihre Zusammenarbeit auf der ganzen Welt haben unsere erfahrenen Ingenieure schon zahlreiche Tunnelbauprojekte in verschiedenen Bauweisen in vielen Ländern der Welt erfolgreich abgeschlossen.

Videos & Fotos

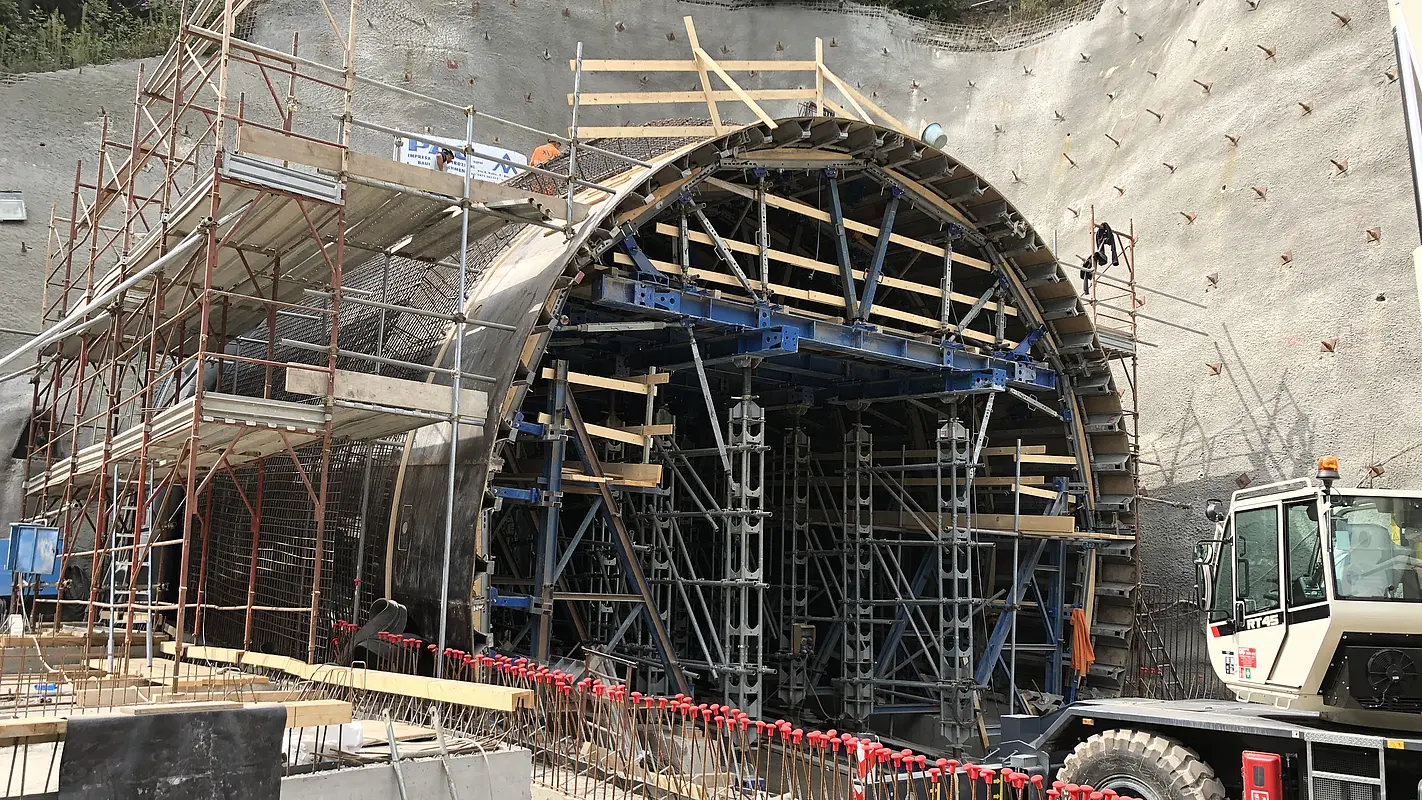

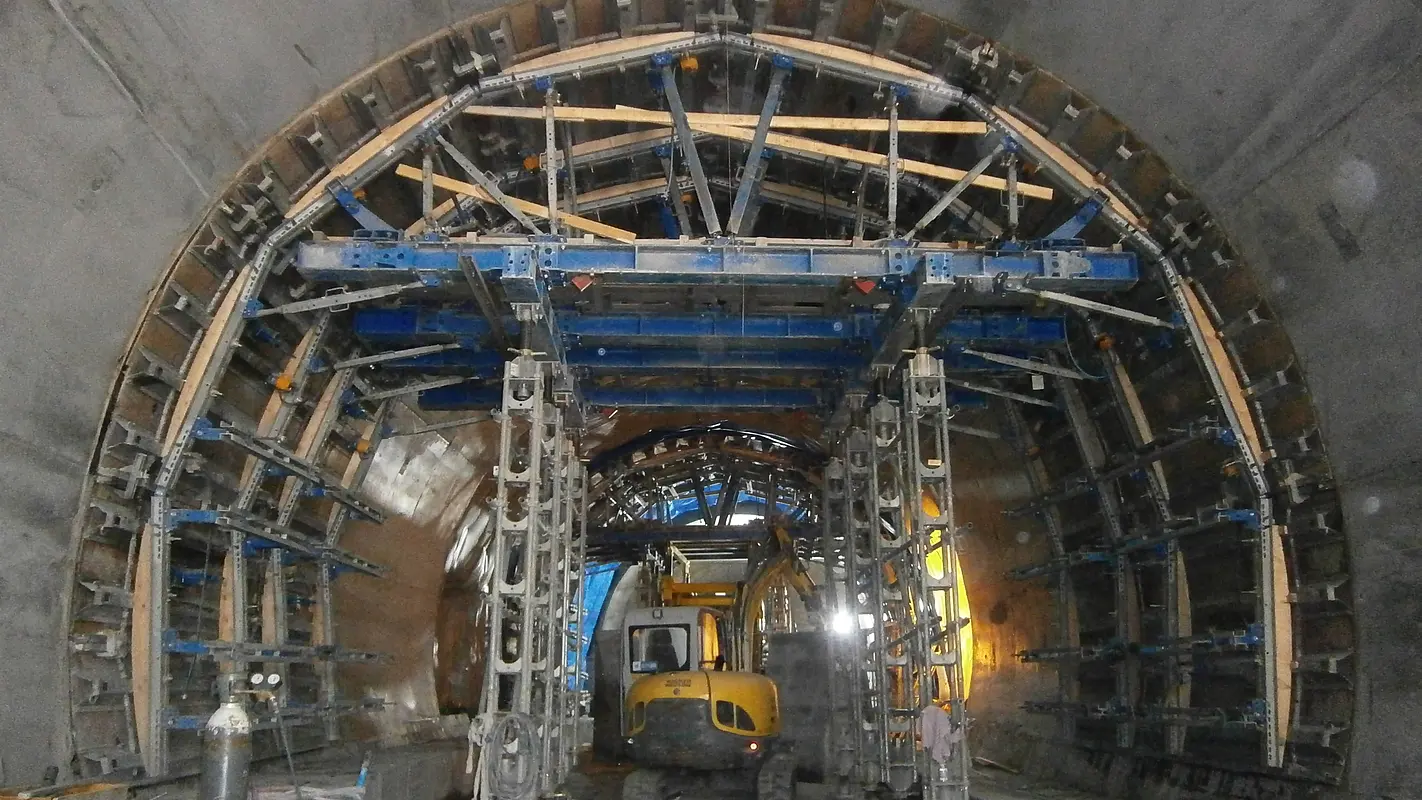

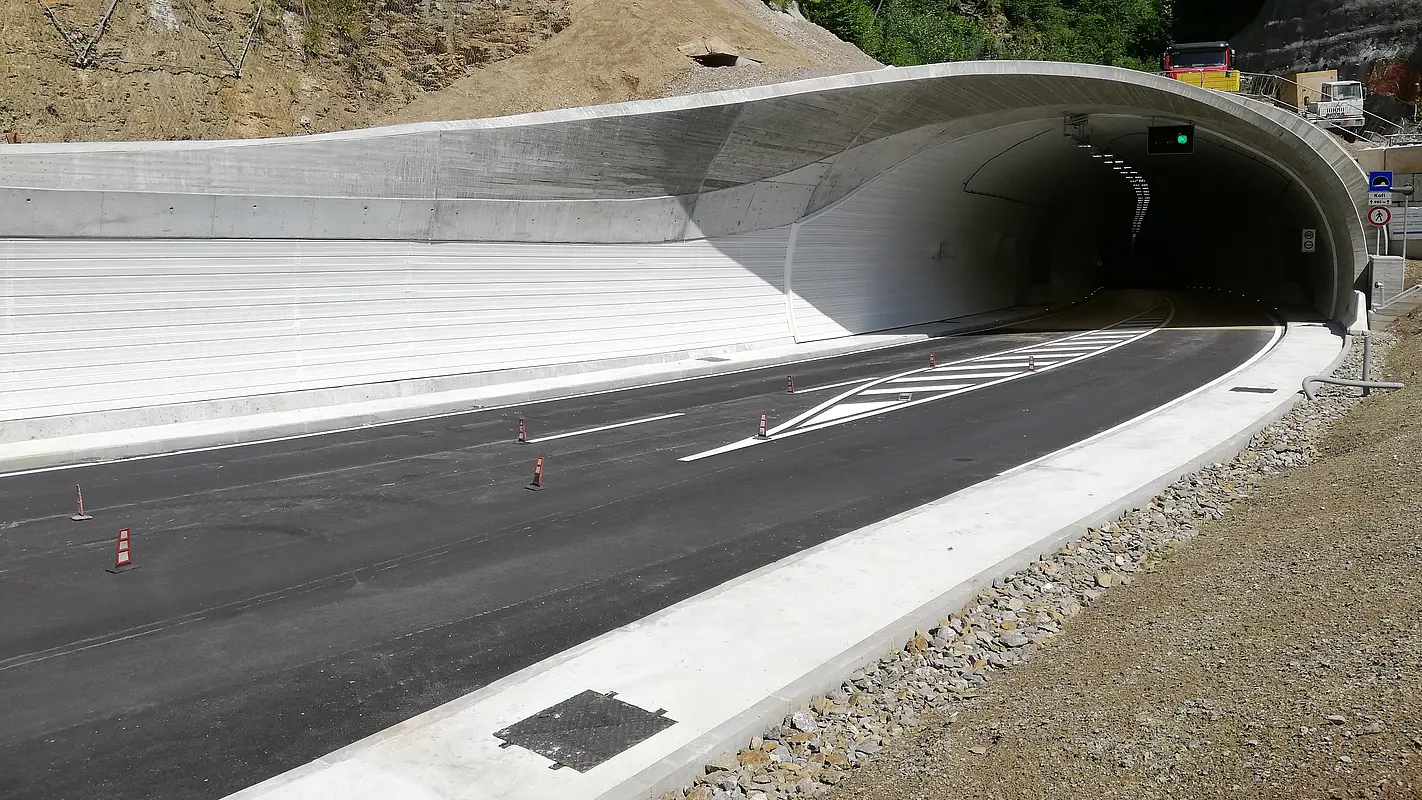

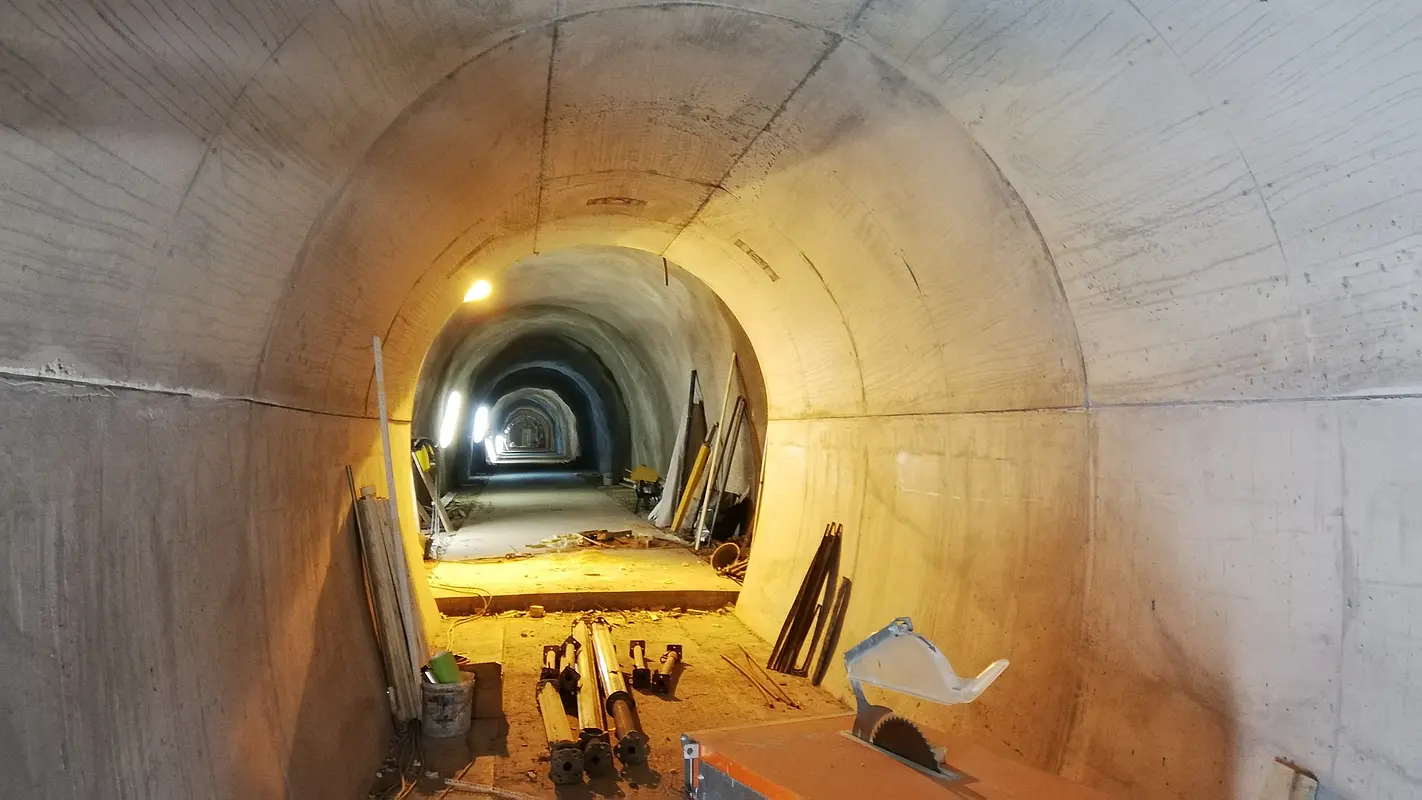

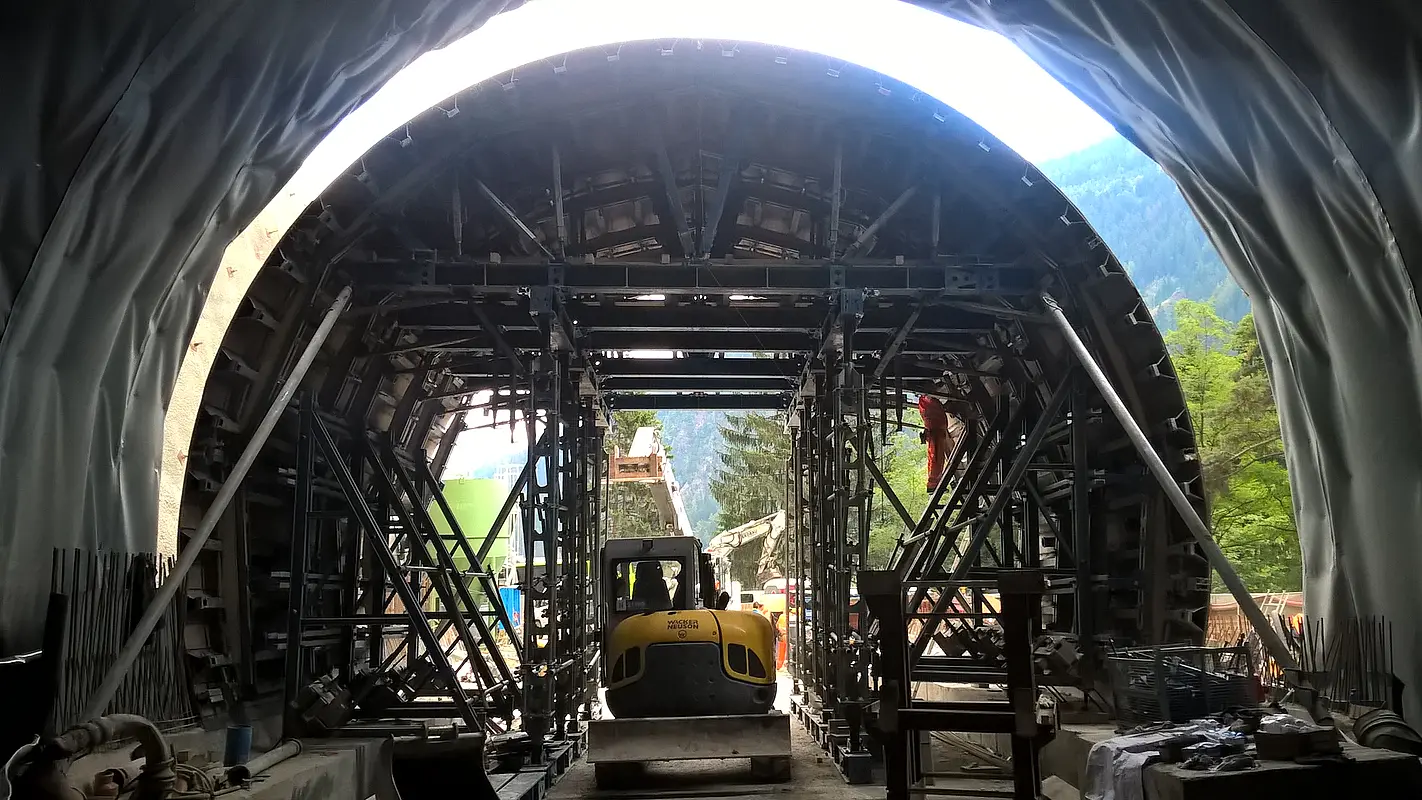

Bolzano Tunnelbau


Bolzano Tunnelbau

Bolzano Tunnelbau

Bolzano Tunnelbau

Bolzano Tunnelbau

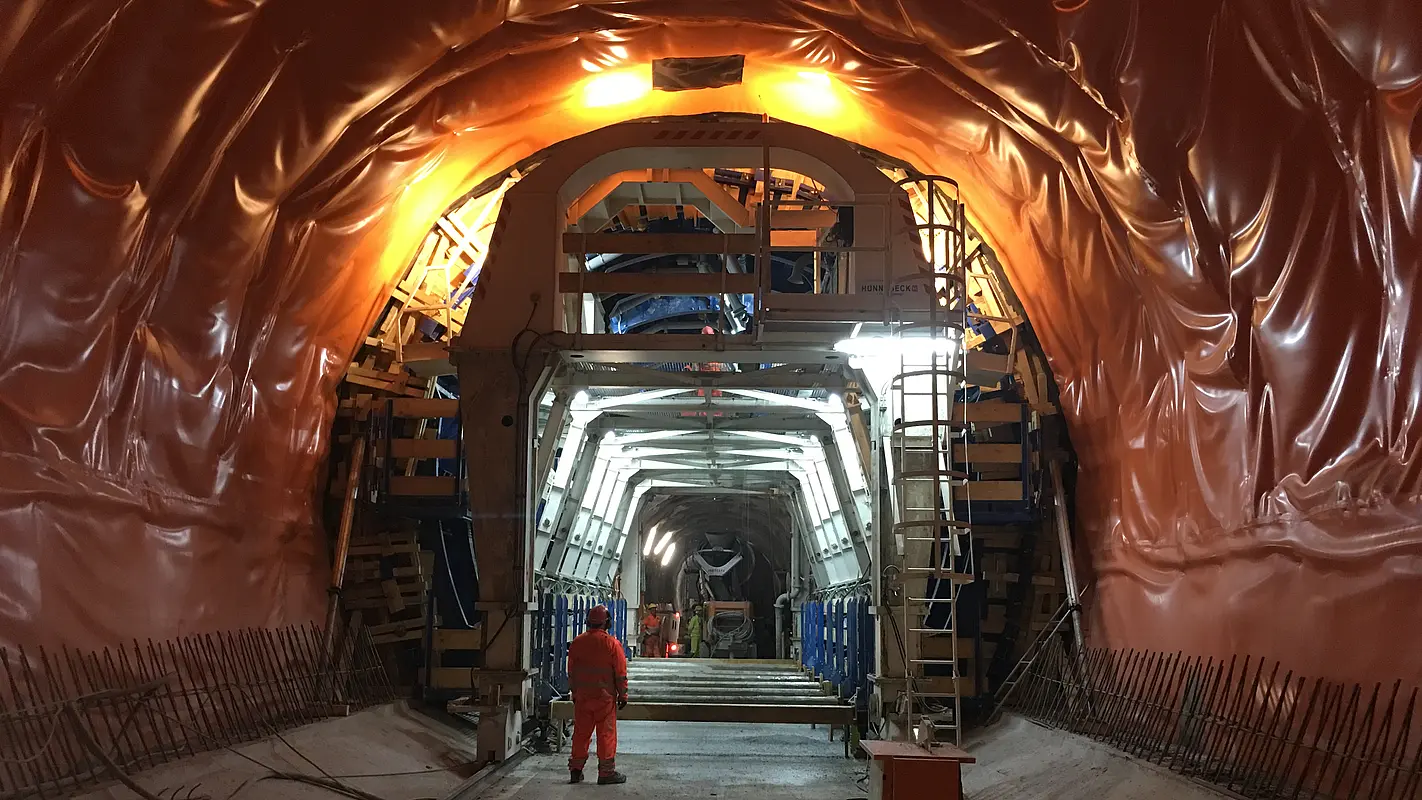

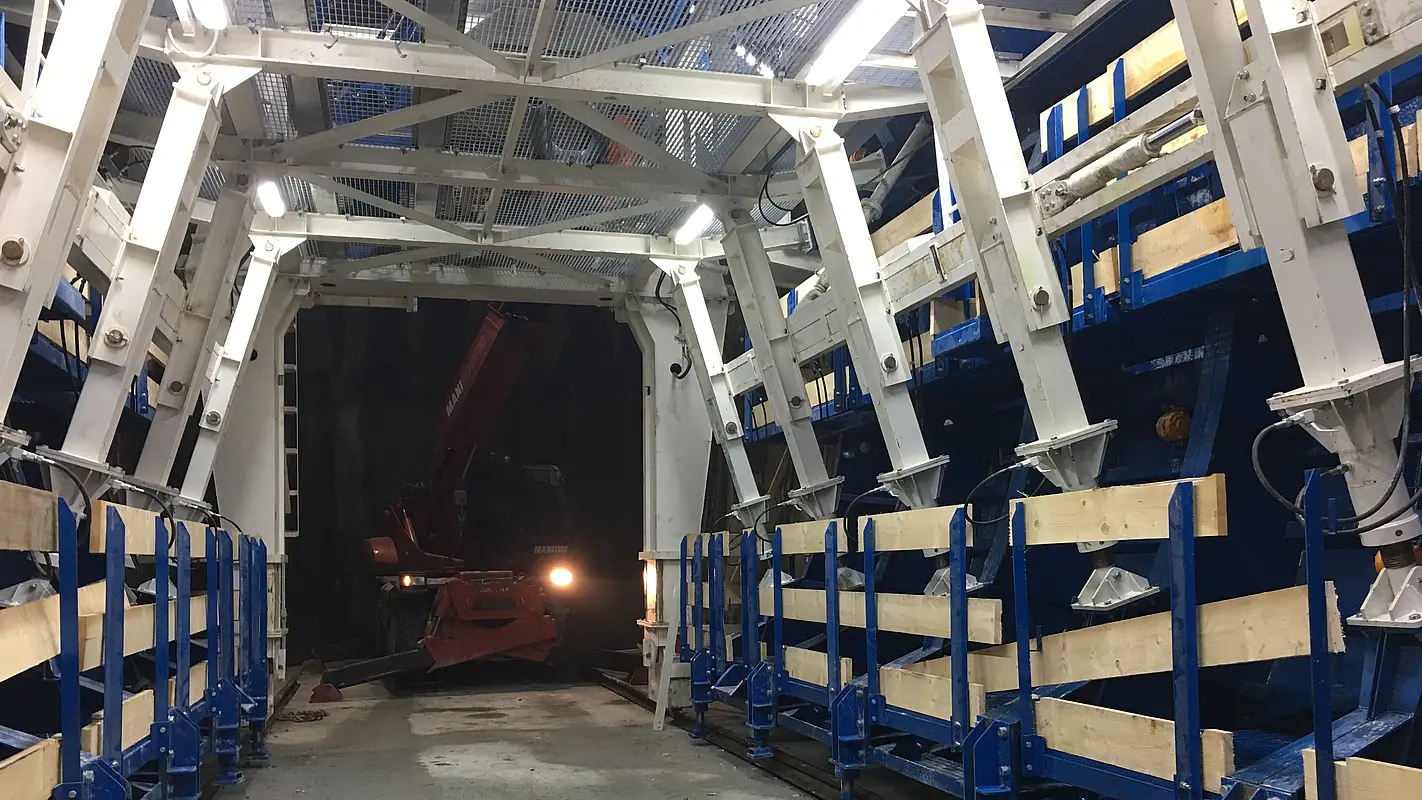

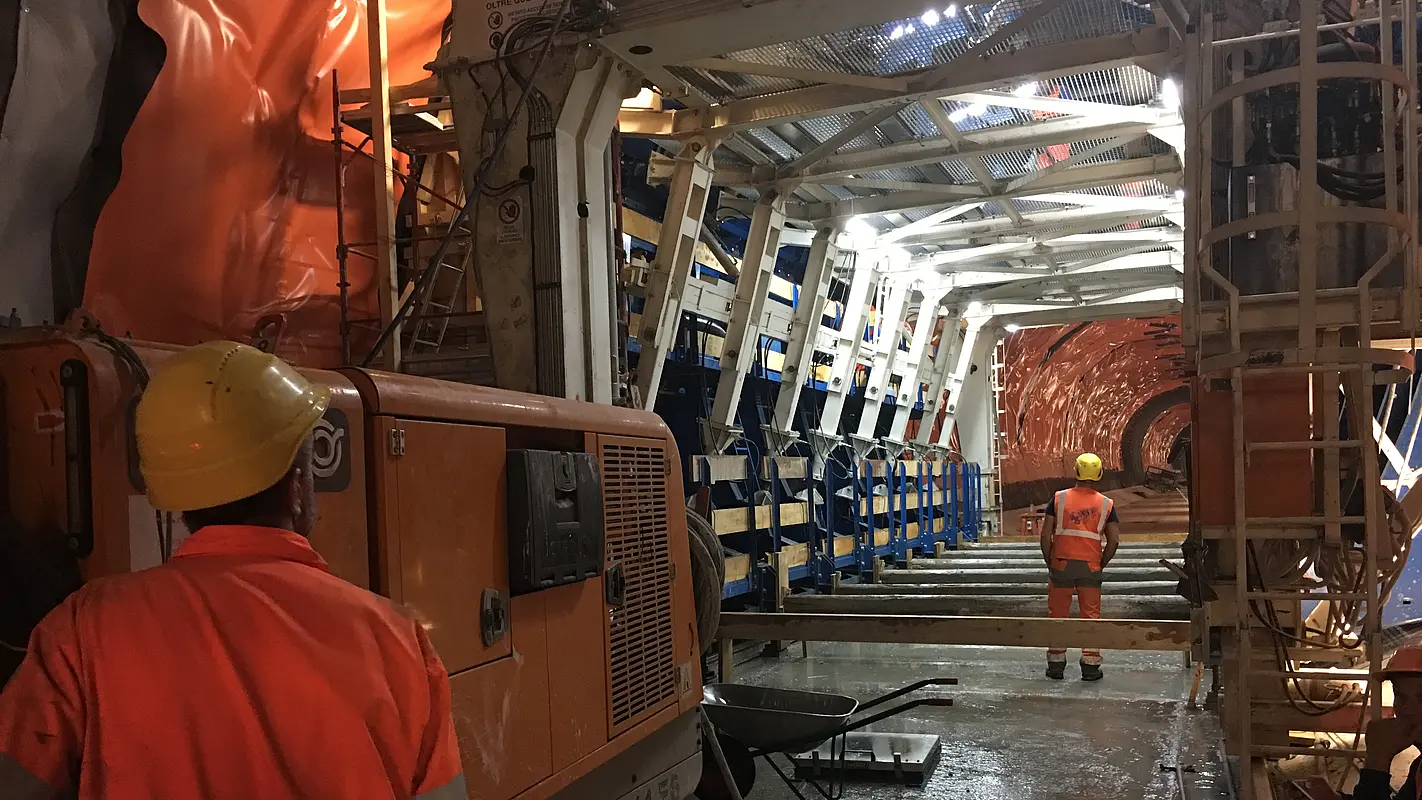

Brenner Tunnelbau

Brenner Tunnelbau

Brenner Tunnelbau

Brenner Tunnelbau

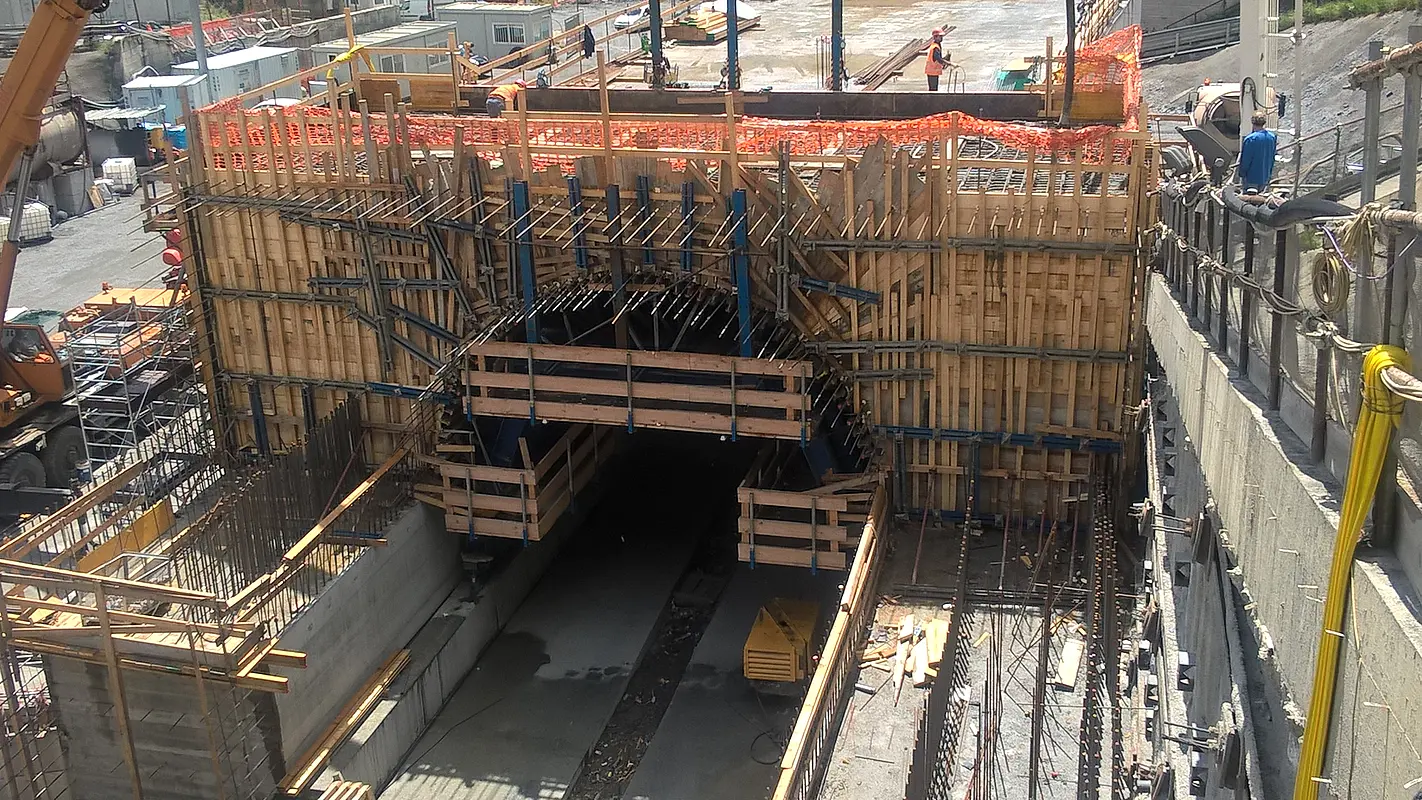

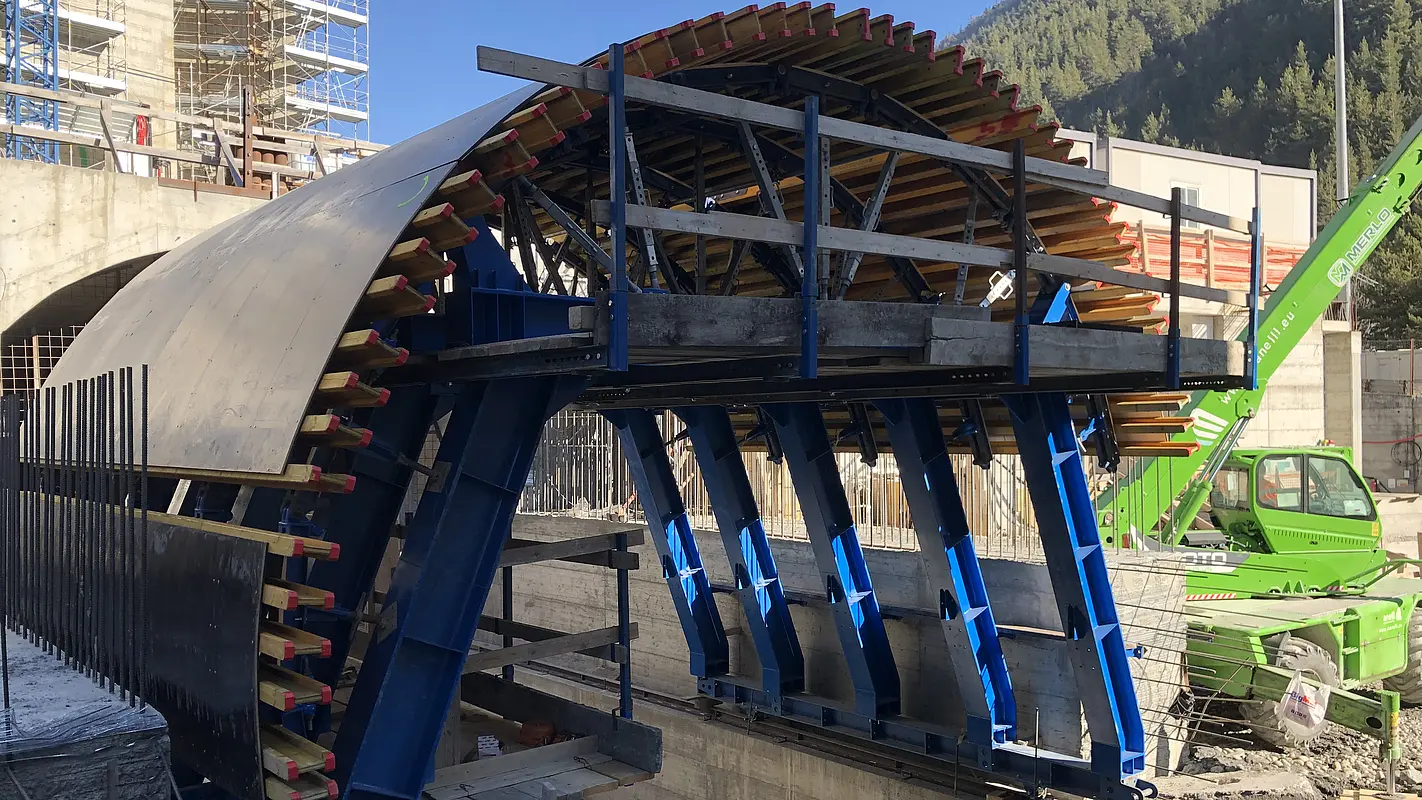

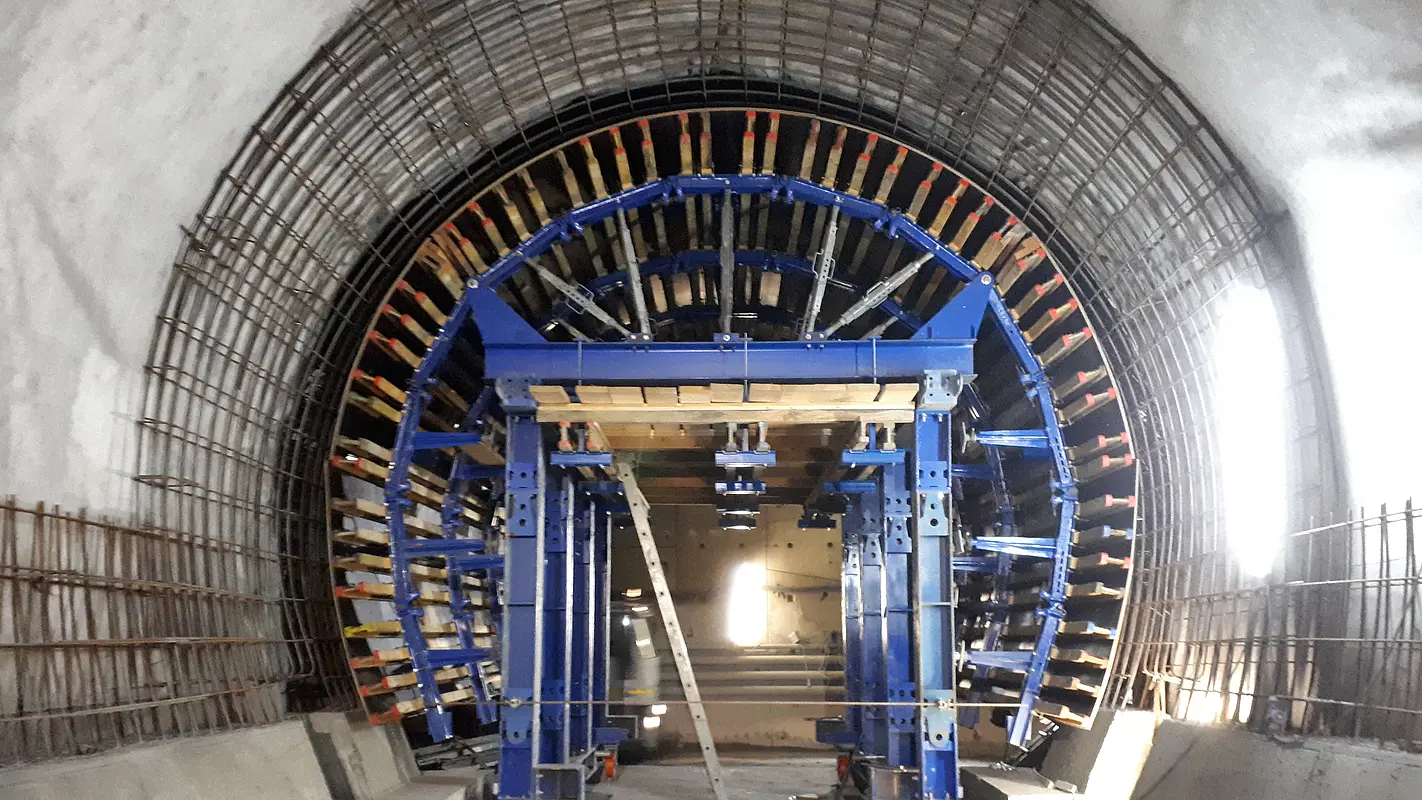

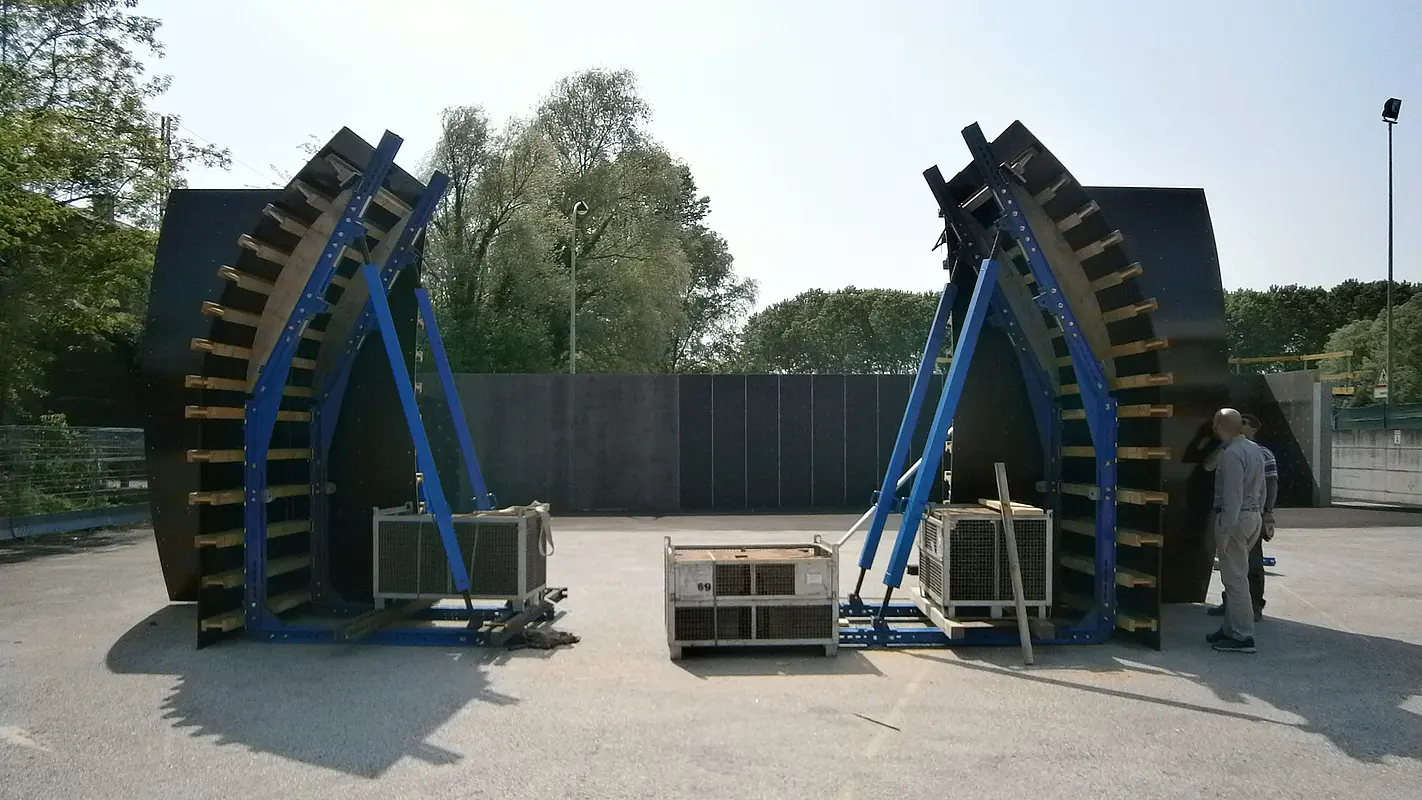

Frejus Tunnelbau

Frejus Tunnelbau

Frejus Tunnelbau

Frejus Tunnelbau

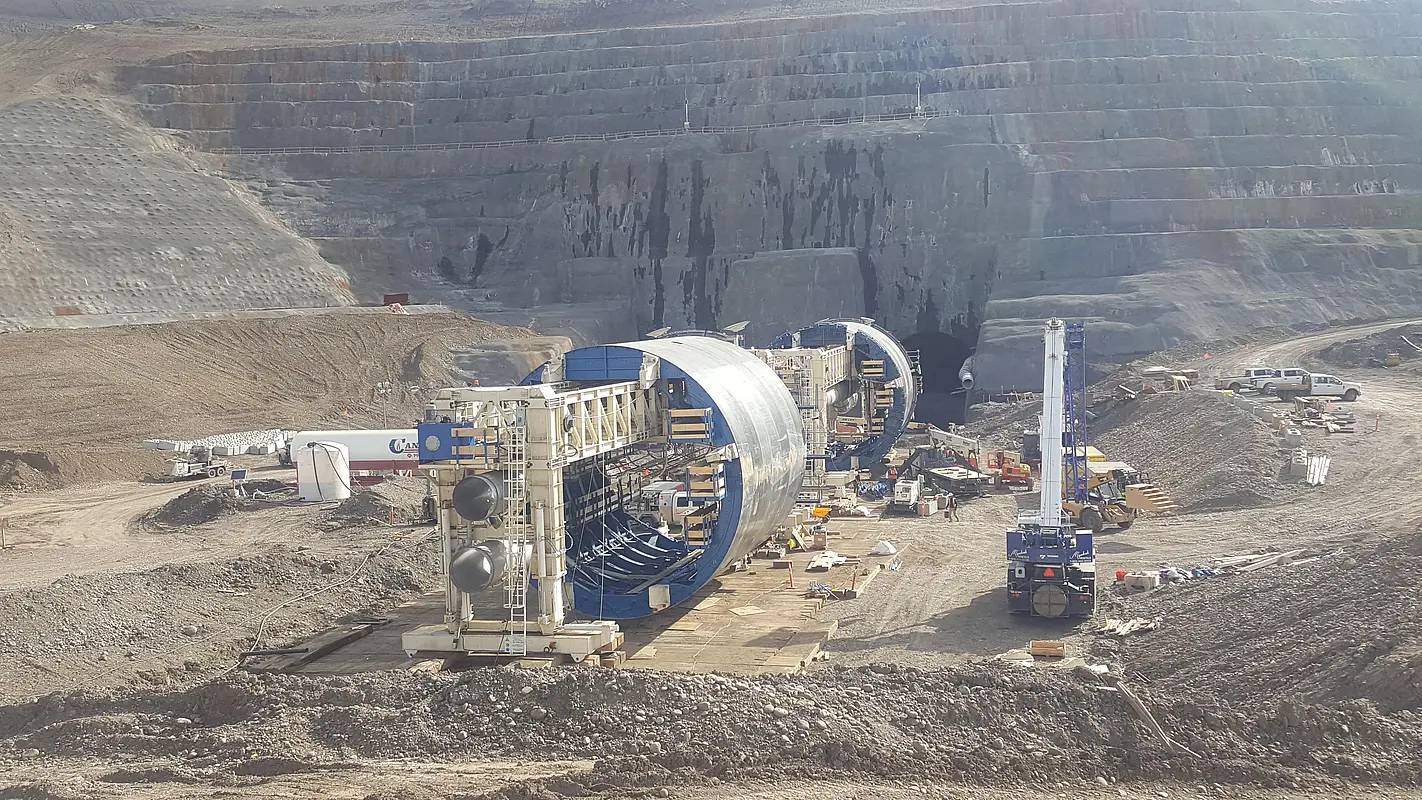

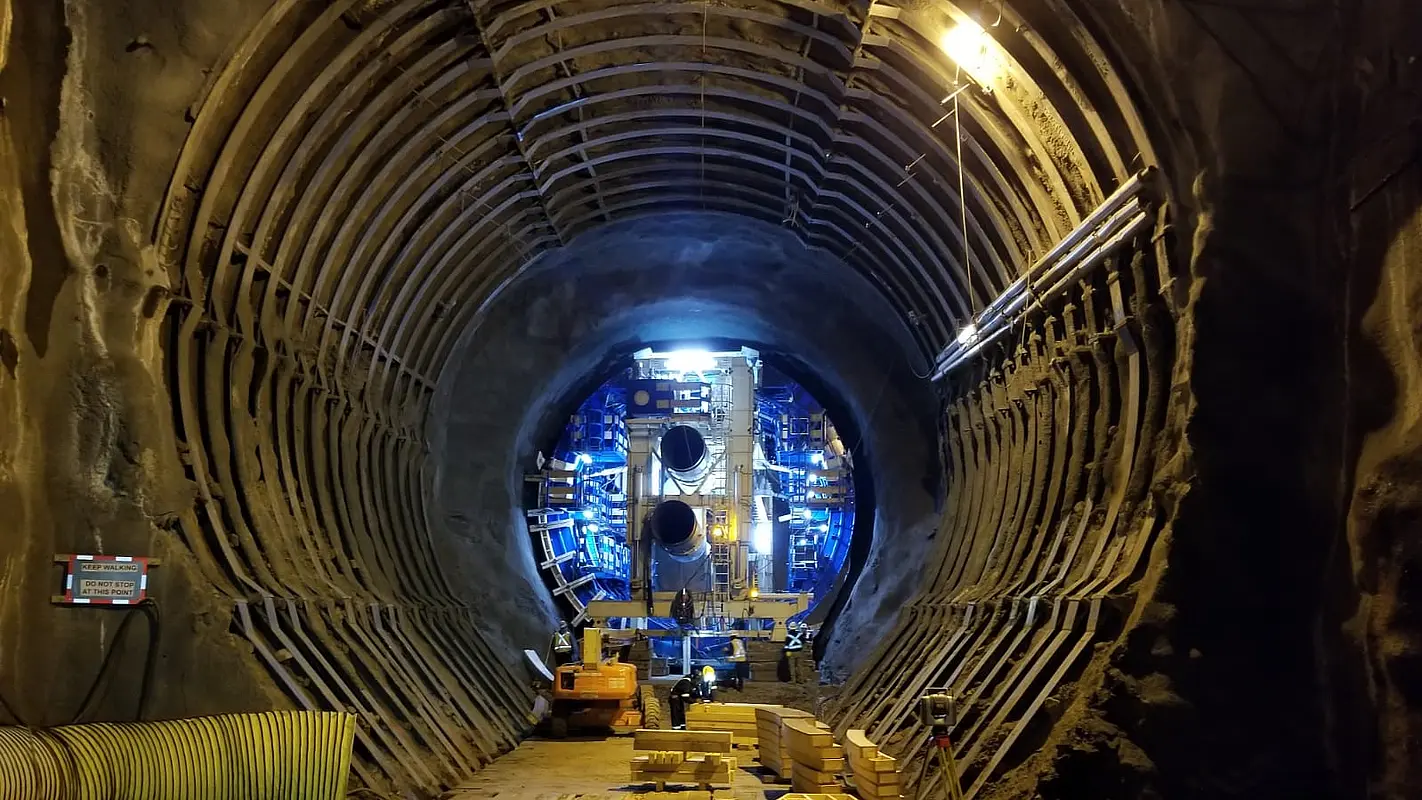

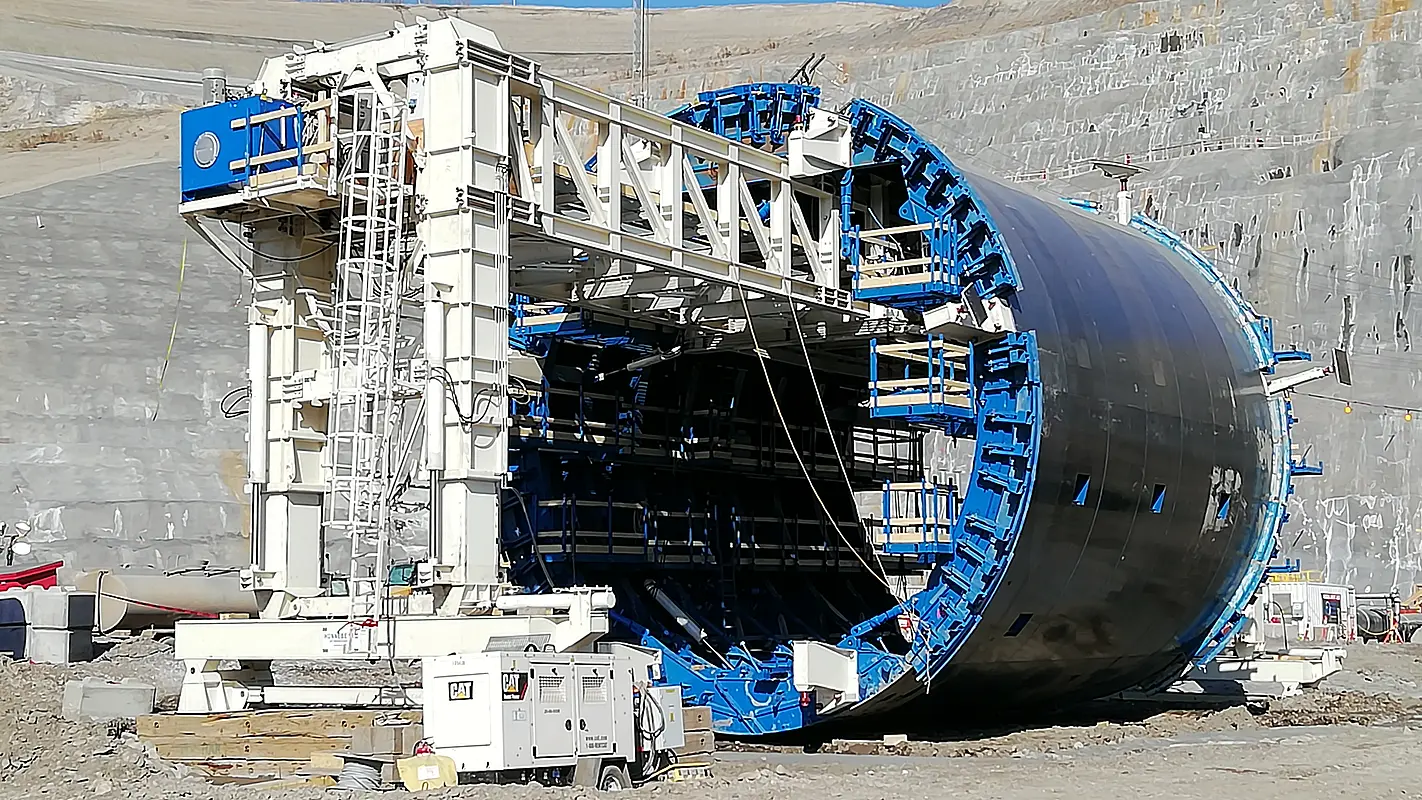

Milan (Canada) Tunnelbau

Milan (Canada) Tunnelbau

Milan (Canada) Tunnelbau

Milan (Canada) Tunnelbau

2

Anwendungsbeispiele

Viele der Projekte bleiben durch die Verwendung von Standardelementen kostengünstig. Hünnebeck kann auf weitreichende Erfahrung mit maßgeschneiderten Lösungen zurückgreifen. Außerdem bieten wir Prototypmaschinen, die auf die Anforderungen des Projekts angepasst werden. Maßgeschneiderte Tunnelschalwagen sind normalerweise hydraulisch ausschal,- absenk, -verfahr, und einschalbar. Zur Ausstattung gehören z.B. auch Schalungsrüttler oder mobile Betonverteiler. Mit einer Fernbedienung kann der Schalwagen nach Bedarf bedient und versetzt werden.



Straßentunnel

Bahntunnel

Wassertunnel

Mit unseren Systemen sind alle Tunnelbauweisen möglich:

  • offene, monolithische und teilmonolithische Bauweise
  • bergmännische Bauweise
  • Deckelbauweise
  • Sonder- bzw. Ergänzungsbauweisen

Tunnelanwendungen



Arten von Tunneln

Radius

Arten von Schalungen

Straße

Arten von Tunneln

Normaler Abschnitt

Radius

5.0 m - 6.0 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend



Arten von Tunneln

Großer Abschnitt

Radius

7.0 m - 8.5 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend



Arten von Tunneln

Vergrößerter Abschnitt/Kaverne

Radius



Arten von Schalungen

Seitlich ausfahrbare Schalung; Drehturmschalung

Breiter Abschnitt

Arten von Tunneln

Kaverne

Radius

>12.0 m

Arten von Schalungen

Leichte Schalung mit integriertem Fahrwerk

Eisenbahn

Arten von Tunneln

Einspurig

Radius

3.5 m - 5.0 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend - Nadelbalken



Arten von Tunneln

Zweigleisig

Radius

6.0 m - 7.0 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend - Nadelbalken

U-Bahn

Arten von Tunneln

Tunnel

Radius

5.0 m - 6.0 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend - Nadelbalken



Arten von Tunneln

Bahnhof

Radius



Arten von Schalungen

Seitlich ausfahrbare Schalung; Drehturmschalung; Sonderausstattung

Wasser

Arten von Tunneln

Kleines Format

Radius

1.5 m - 3.0 m

Arten von Schalungen

Teleskop voll-rund



Arten von Tunneln

Mittleres Format

Radius

4.0 m - 5.0 m

Arten von Schalungen

Teleskop voll-rund; Nadelbalken - voll-rund



Arten von Tunneln

Großes Format

Radius

6.0 m - 7.0 m

Arten von Schalungen

Teleskop voll-rund; Nadelbalken - voll-rund



Arten von Tunneln

Kaverne

Radius



Arten von Schalungen

Spezielle Rahmenschalungen (hauptsächlich aus Holz)

Service

Arten von Tunneln

Fahrzeug-Querpassage

Radius

2.5 m - 3.5 m

Arten von Schalungen




Arten von Tunneln

Fußgängerüberweg

Radius

1.0 m - 2.5 m

Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend mit horizontaler Strebe



Arten von Tunneln

Nischen

Radius



Arten von Schalungen

Nicht am Boden geankert, selbst reagierend - am Boden geankert, selbst tragend mit horizontaler Strebe

Unser globales Kompetenzzentrum Infrastruktur

Das Kompetenzzentrum bringt die Erfahrung der Hünnebeck-Ingenieure und Entwicklungszentren zusammen und schafft Lösungen für den Brücken- und Tunnelbau. Es ist ein virtuelles Zentrum - eine Engineering-Community - an dem sich Mitarbeiter aus der ganzen Welt beteiligen. Für Tunnelbauten können diese Experten z. B. die Kosten schätzen und bei der Planung von Schalungs- und Unterstützungssystemen beraten. Sie entwickeln bei Bedarf auch kundenspezifische Lösungen oder machen Vorschläge zur optimalen Logistik.

Leistungsangebot:

  • Konstruktion
  • Technische Planung
  • Montage

Zugehörige Produkte

Alle Hünnebeck-Tunnellösungen haben als Basis ein einziges System: das modulare Beam Kit-System INFRA-KIT, das größte Flexibilität mit nur wenigen Bauteilen ermöglicht. INFRA-KIT weist zahlreiche intelligente und ausgereifte Eigenschaften auf und kann für verschiedene Tunnelanwendungen gemietet werden. Vormontage ist möglich.
