INFRA-KIT Gesimskappenwagen

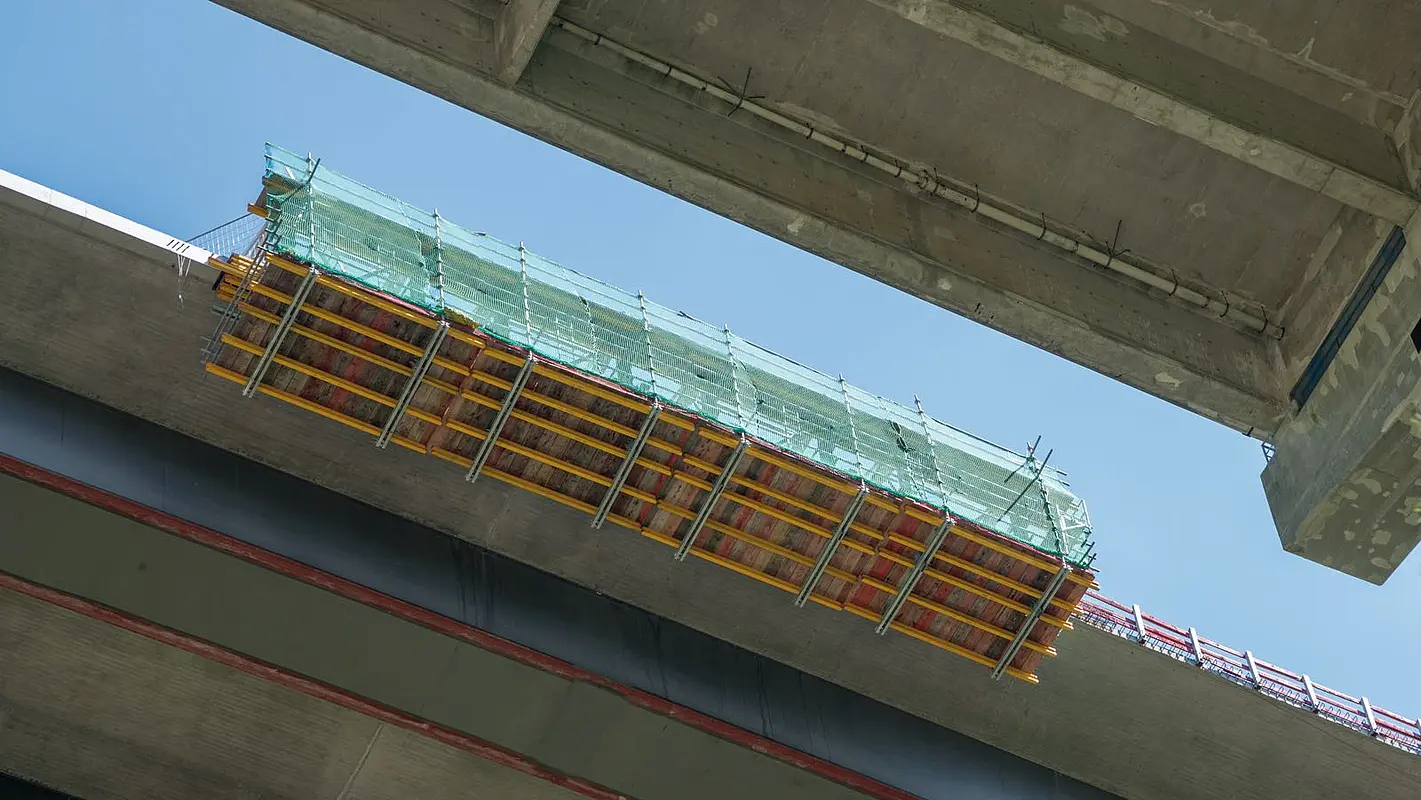

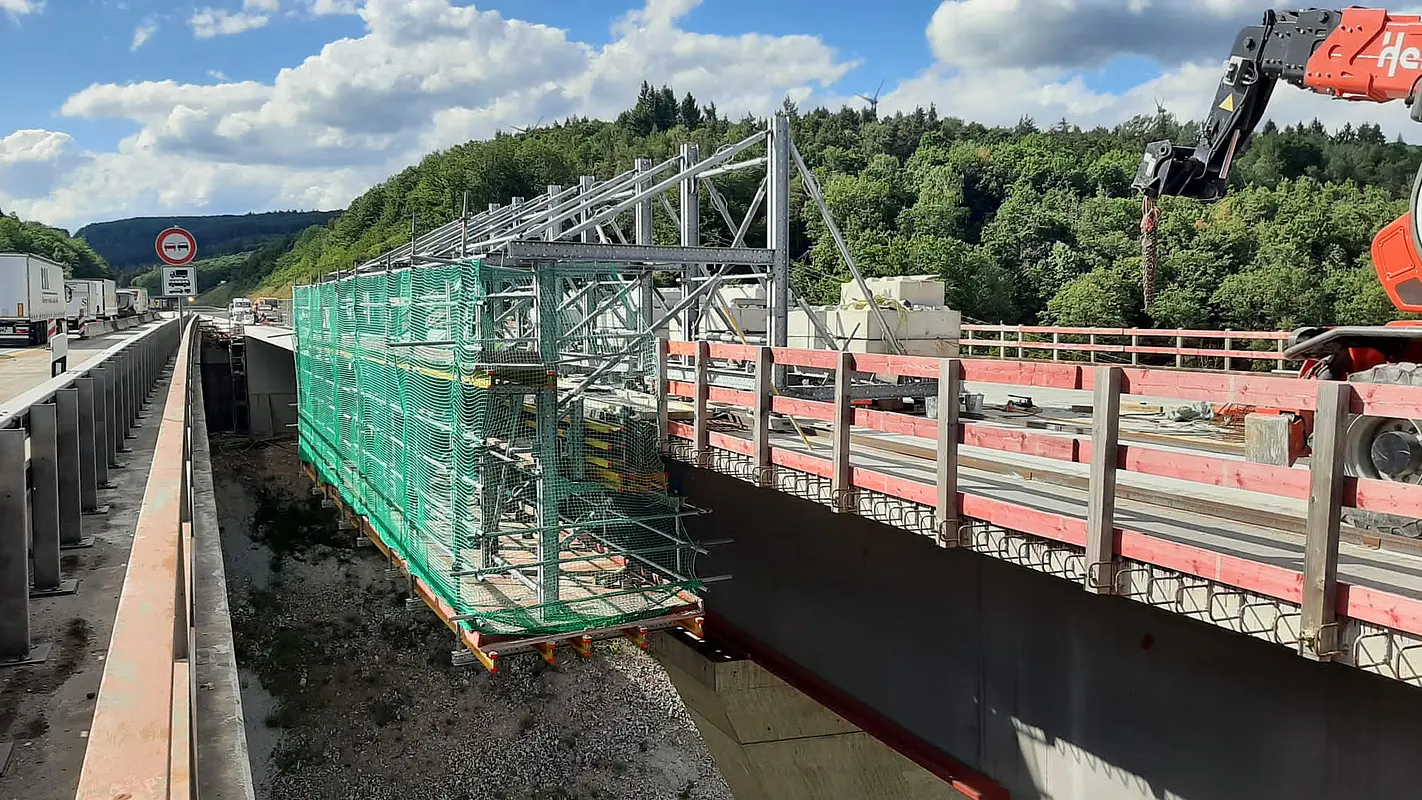

Variabel nutzbarer Gesimskappenwagen für die effiziente Herstellung oder Sanierung von Gesimskappen. Für jede Brückenlänge, jeden Brückenradius und auch für spezielle Geometrien einsetzbar.
Standardisierte Systembauteile reduzieren den Planungsaufwand und
ermöglichen eine schnelle Montage vor Ort. Auch bei Brücken mit
starken Quer- und Längsneigungen einsetzbar. Ermöglicht eine exzellente Betonqualität.
Videos & Fotos
Optimale Ergebnisse durch innenliegende Ankerstellen und Kunststoffschalhaut.
Robust und langlebig durch vollverzinkten Stahlrahmen mit Kunststoffschalhaut.
Produktvorteile
Produktiv Arbeiten
- Schnelle Montage und Demontage; Vormontage möglich.
- Verbolzen der Adapter reduziert weitgehend zeitaufwändiges Schrauben.
- Verankerung am Bauwerk nicht erforderlich
- Hohe Tragfähigkeit für optimale Systemauslastung
- Flexible Anordnung der Träger und Spindeln durch zahlreiche Einstellmöglichkeiten. Wagen kann so an jede Gesimskappe angepasst werden.
- Durchgängig gelochte U-Träger für den Einbau der Verbindungsmittel an jeder Stelle
Sicher Arbeiten
- Hohe Arbeitssicherheit durch Verwendung von PROTECTO oder MODEX Seitenschutz
- Schalung in jedem gewünschten Winkel einsetzbar

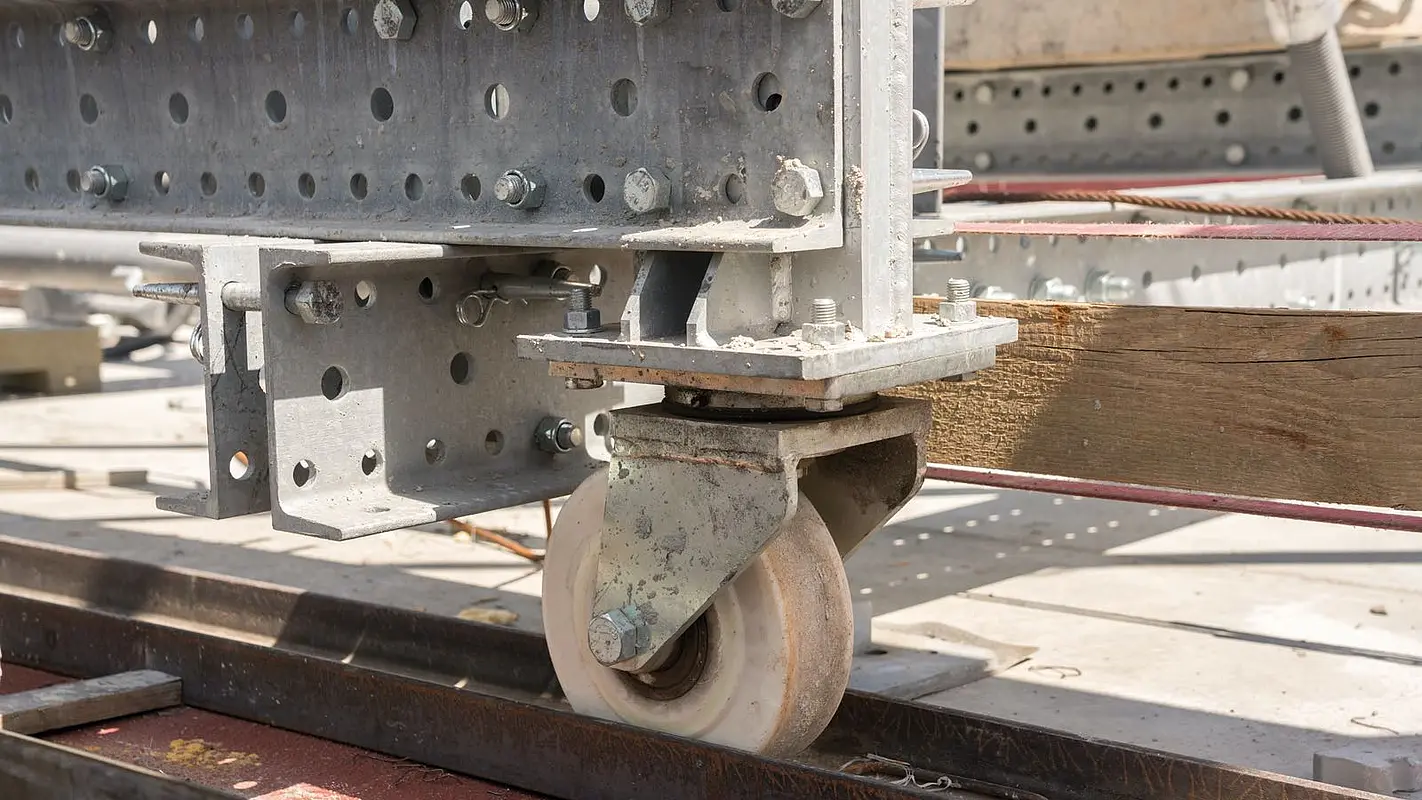

- Verfahren in wenigen Sekunden auf stabilen Bock- und Lenkrollen auf U-Stahlprofilen ermöglicht raschen Arbeitsfortschritt
- Auch als Abbruchwagen einsetzbar
- Robuste und langlebige Systemteile dank Feuerverzinkung.
Technische Daten
Schienenprofile | U-Profile, Breite anpassbar je nach Anwendung |
Spindelstreben | Jedes Maß von 50–480 cm realisierbar |
Längen Gerüstrohre | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 550 | 600 cm |
Kupplungen | Normalkupplungen, Dreh- und Halbkupplungen |
Längen Gurte | INFRAKIT M 150 | 200 | 250 | 300 | 350 | 400 | 450 | 550 | 600 cm INFRAKIT L 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 550 cm |
Gewichte INFRAKIT | INFRAKIT M 73,84–298,3 kg = Ø 185,9 kg pro lfdm. INFRAKIT L 25,45–142,12 kg = Ø 78,68 kg pro lfdm. |
Lastabtragung | Lasten werden über die IK Fußspindel abgeleitet (180 kN). Schwerlast-Bockrollen und Schwerlast-Lenkrollen 30 kN/60 kN |
Trägerverbindungen | Zahlreiche verschiedene Adapter verfügbar. Alle Adapter können miteinander verbolzt werden. |
Korrosionsschutz | Vollständig feuerverzinkt |
Zubehör | Radanschluss, Schwerlast-Bockrollen, Schwerlast-Lenkrollen, Fußspindel, PROTECTO/MODEX Seitenschutzsystem |
