INFRA-KIT Gesimskonsole

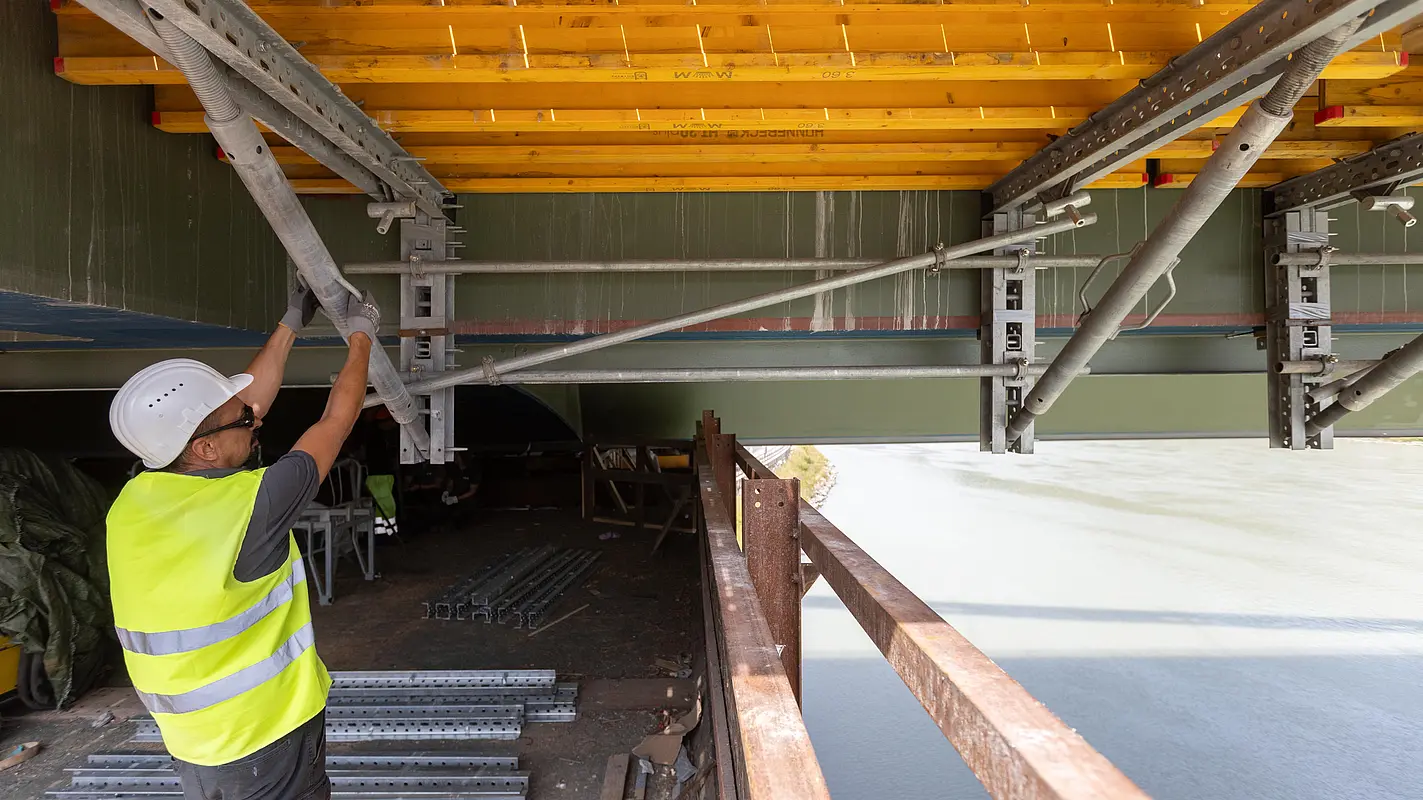

Die INFRA-KIT Gesimskonsole ist ein freitragendes Schalungssystem, mit der jede Art von Gesimskappe eingeschalt werden kann.

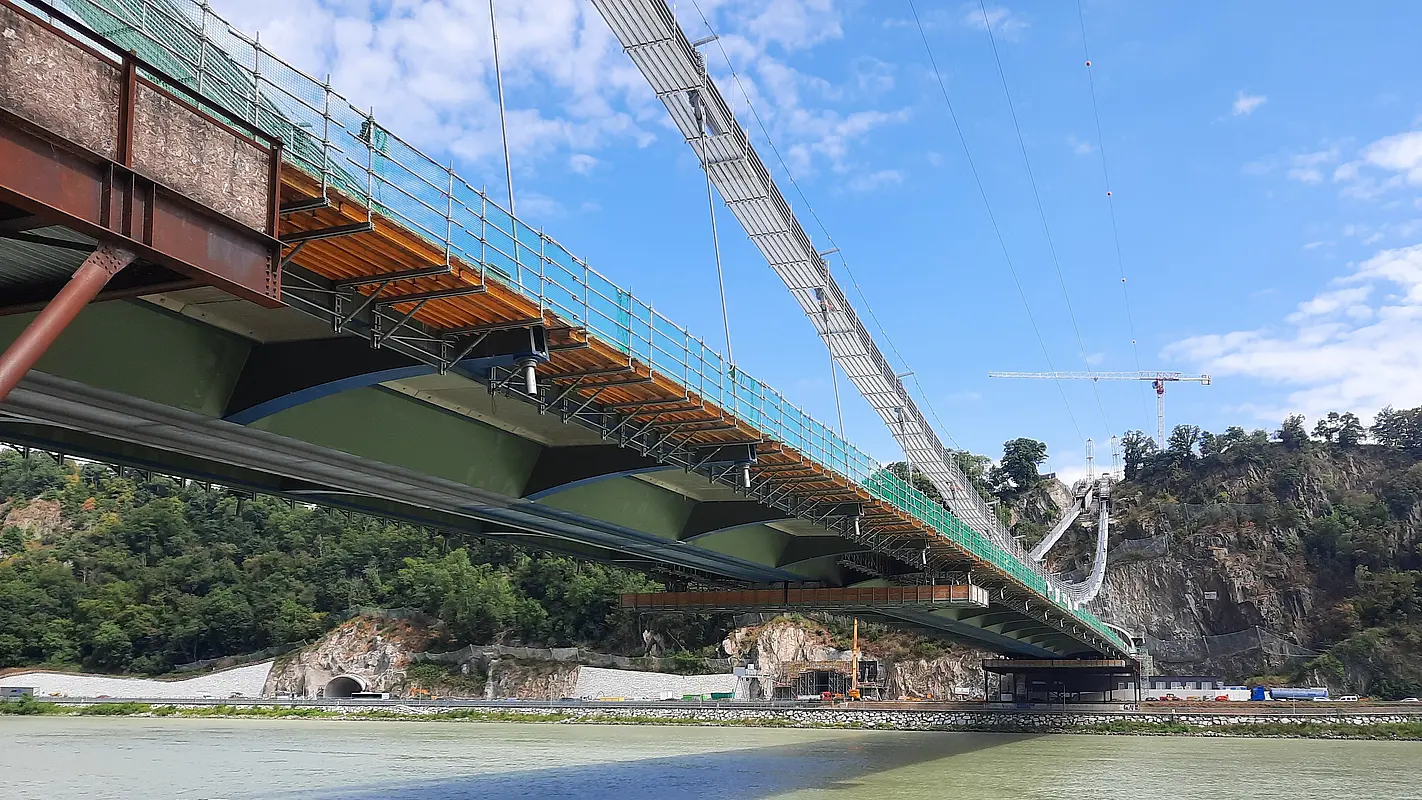

Das INFRA-KIT Gesimskonsolsystem ist vielseitig einsetzbar und benötigt weniger Material als ein herkömmlich unten laufendes System. Es kann an Stahl-, Stahlverbund-, Betonfertigteil und Ortbetonbrücken genau angepasst werden und ist somit für jede Art von Geometrie einsetzbar.
Videos & Fotos
Produktvorteile
Produktives Arbeiten
- Vormontage und Anlieferung in Einheiten möglich
- Kann allen Geometrien angepasst werden und erfüllt alle Vorgaben für Tragfähigkeit
- Einfache Verbindungsmöglichkeiten; Montage mittels Bolzenverbindung
- Spindeln und Riegel lassen sich leicht einstellen und montieren
- Mehrere Möglichkeiten der Verankerung:
- Gurtkonsole
- Ankerkonsole
- Kundenspezifische Verankerung
- Komplett verzinktes System, einschließlich der mechanischen Komponenten
Sicheres Arbeiten
- Seitenschutz möglich mit PROTECTO oder MODEX
- Sauberer und glatter Arbeitsbereich
- Möglichkeit, von oben auszuschalen
- Robust und langlebig
Anwendung
Sie finden nachfolgend die Aufbau- und Verwendungsanleitung zum Herunterladen. Kapitel sind direkt anklickbar und ermöglichen eine schnelle Suche.
Überblick der Aufbau- und Verwendungsanleitung
Technische Daten
INFRA-KIT H | |
Längen Jochträger | 62 | 175 | 300 | 450 | 600 cm |
Trägerverbindungen | Verbindungsbolzen (18 % Biegefestigkeit) Trägerstoß mit Schrauben (37 % Biegefestigkeit) Trägerstoß und Jochträgerlasche mit Schrauben (83 %) |
Vertikale Stützen | Lastrahmenstütze | INFRA-KIT Träger | MkII Träger | MODEX HD Turm |
Längen Lastrahmensegmente | 50 | 75 | 100 | 150 | 200 cm |
Fuß-/Kopfstücke | Lastspindel 2 | Gelenkfußstück |
Spindelweg | 0 – 30 cm | 0 – 60 cm (bei 2 Lastspindeln) |
Neigungsausgleich | 0° bis max. 7° |
Typische Einsatzhöhen | 2,50 bis 10,0 m |
Korrosionsschutz | Zinkstaubgrundierung am Träger | Feuerverzinkung am Zubehör |
Zubehörteile | Unter anderem Zentrierleiste und Clip | Widerlagerspannvorrichtung | Trägerklemme | Laufkonsole und Pfosten | Wandstrebe |
INFRA-KIT L | |
Längen Gurte | 62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm |
Gurteverbindungen | Verbinder zu Gurten oder Spindeln mit oder ohne Spindelanschluss |
Bolzen | Lastabhängig Ø 16 und Ø 20 |
Spindellängen | Spindeln für leichte und schwere Lasten erhältlich; von 50 cm bis 480 cm in unterschiedlichen Auszugslängen |
Korrosionsschutz | Vollständig feuerverzinkt |
INFRA-KIT M | |
Längen Gurte | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm |
Gurteverbindungen | Verbinder zu Gurten oder Spindeln mit oder ohne Spindelanschluss |
Bolzen | Lastabhängig Ø 20 und Ø 25 |
Spindellängen | Spindeln für leichte und schwere Lasten erhältlich; von 50 cm bis 480 cm in unterschiedlichen Auszugslängen |
Korrosionsschutz | Vollständig feuerverzinkt |
