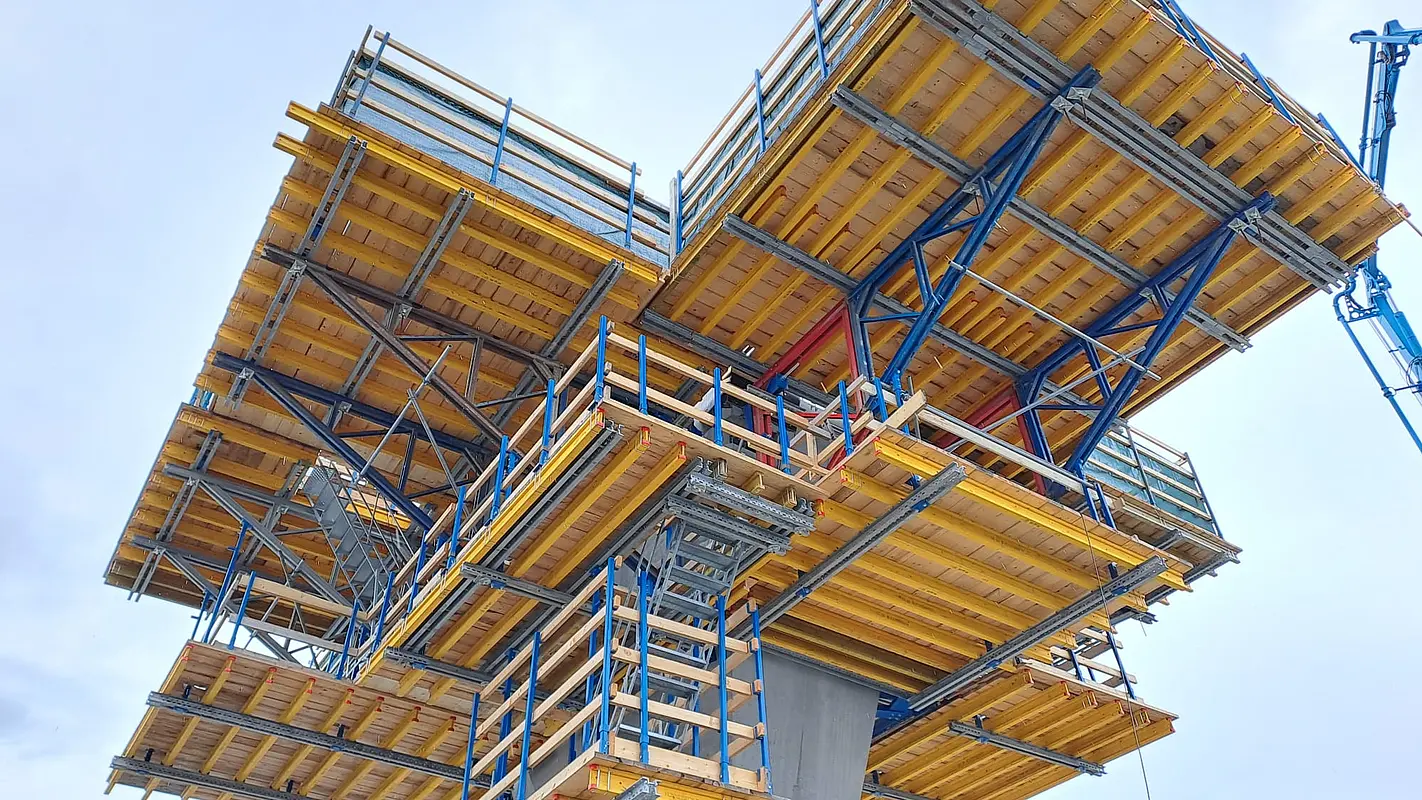

INFRA-KIT Pfeilerkopfschalung

Die Schwerlastkonsole ist ein Schalungssystem, das speziell für stark auskragende oder geneigte Strukturen entwickelt wurde.

Das Schwerlastkonsolensystem besteht aus H20- oder Aluminiumträgern mit horizontalen Unterstützungsrahmen und dem INFRA-KIT-System. Die Kombination dieser Systeme kann sich an die komplexesten Formen und Geometrien anpassen und ist daher eine bevorzugte Lösung zur Herstellung von Pfeilerköpfen.

Videos & Fotos

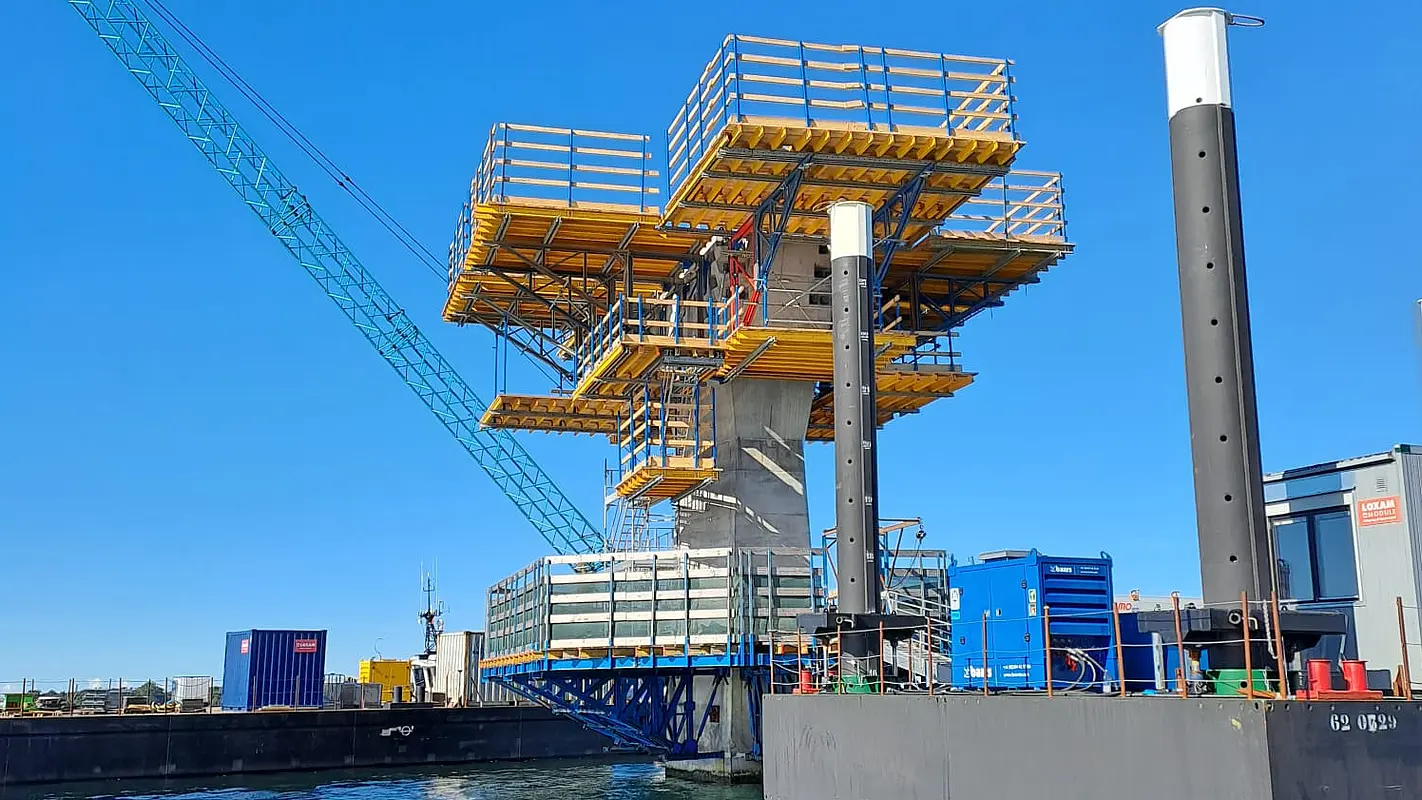

Storstrøm-Brücke

Storstrøm-Brücke

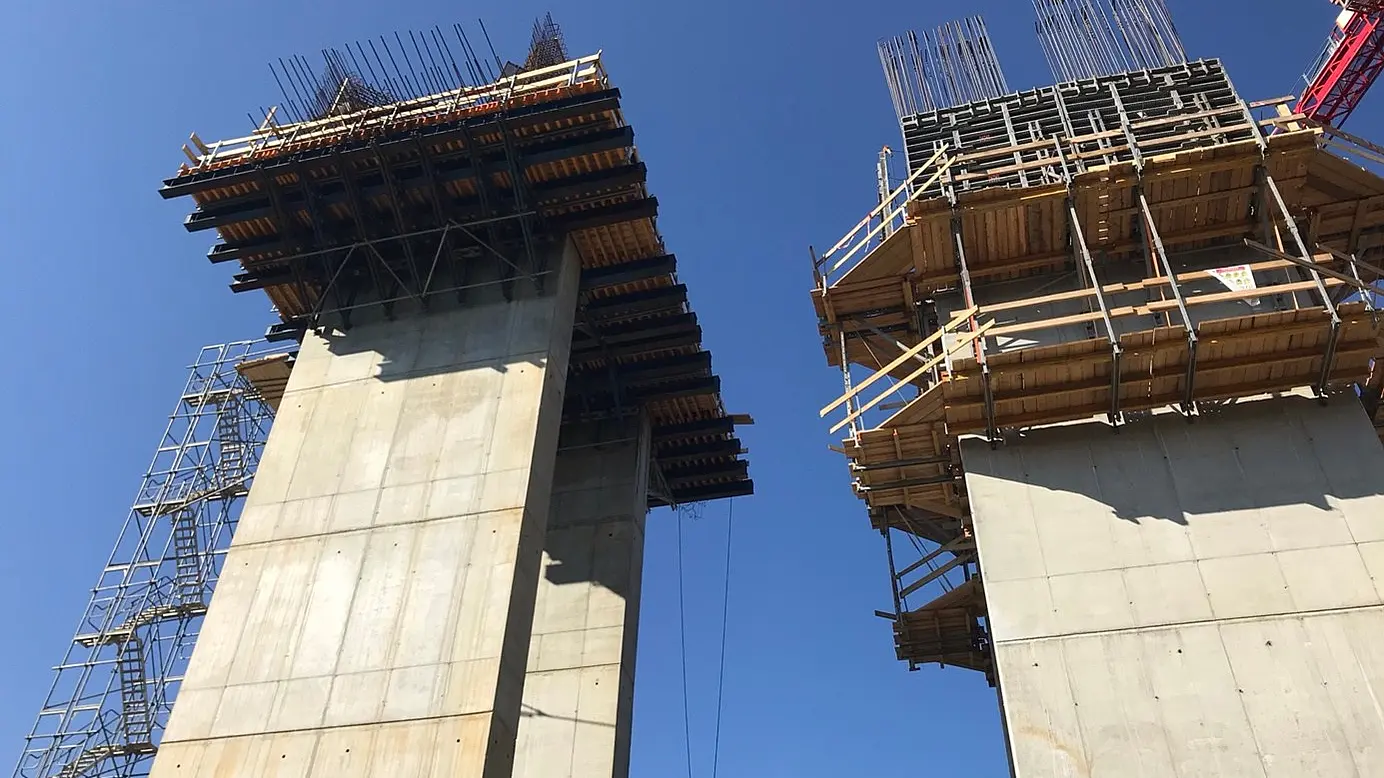

Sibiu-Brücke

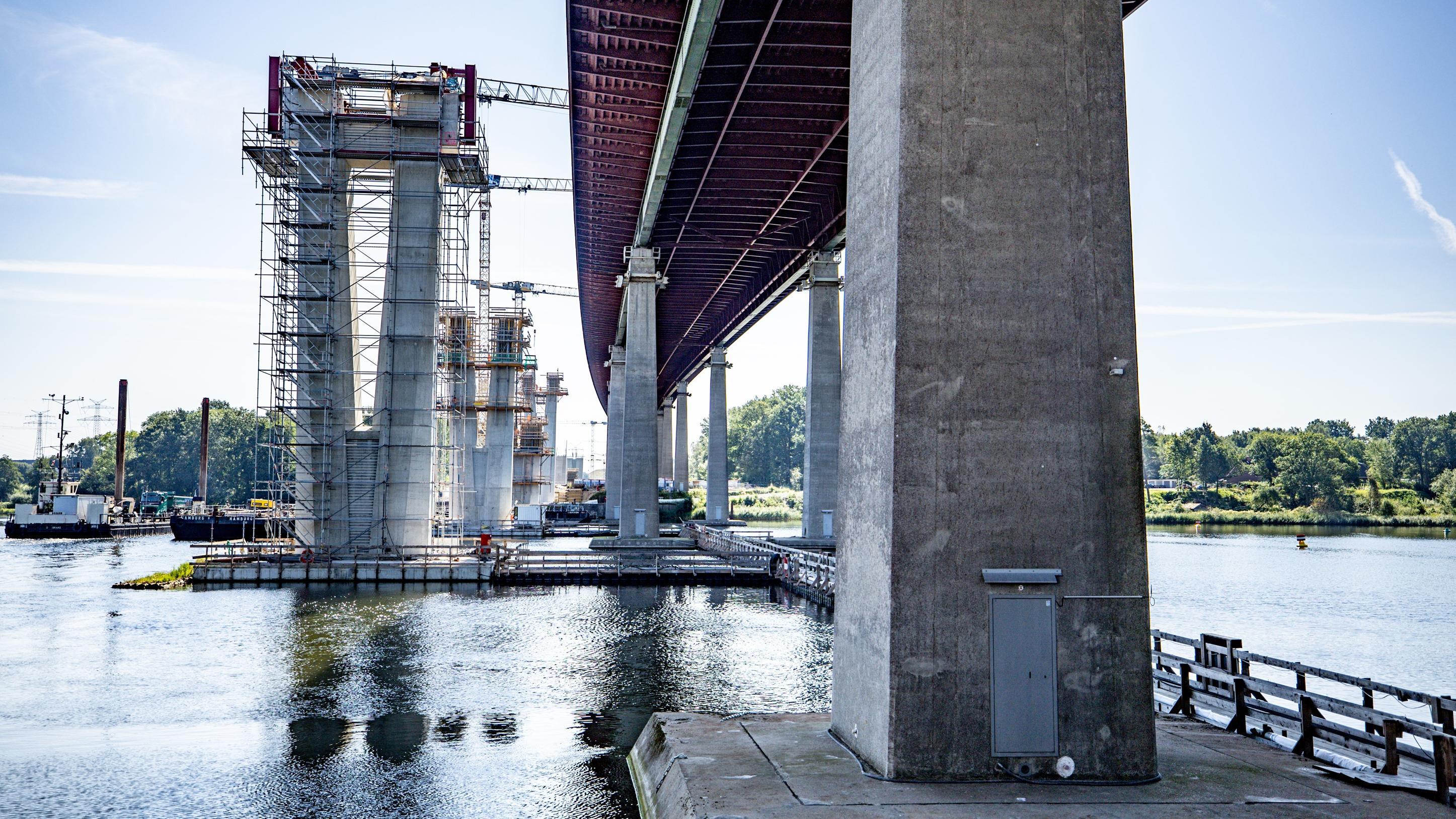

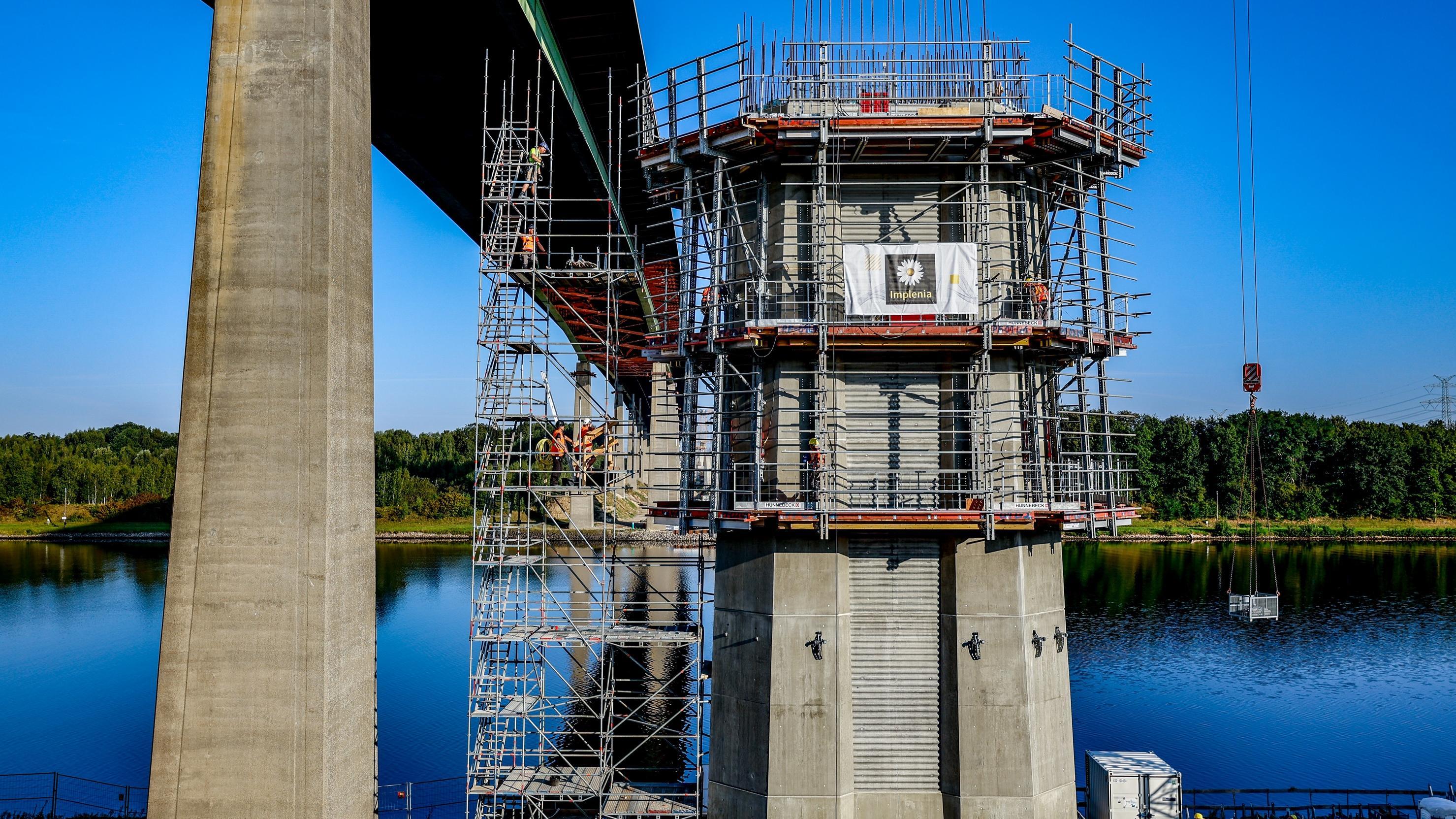

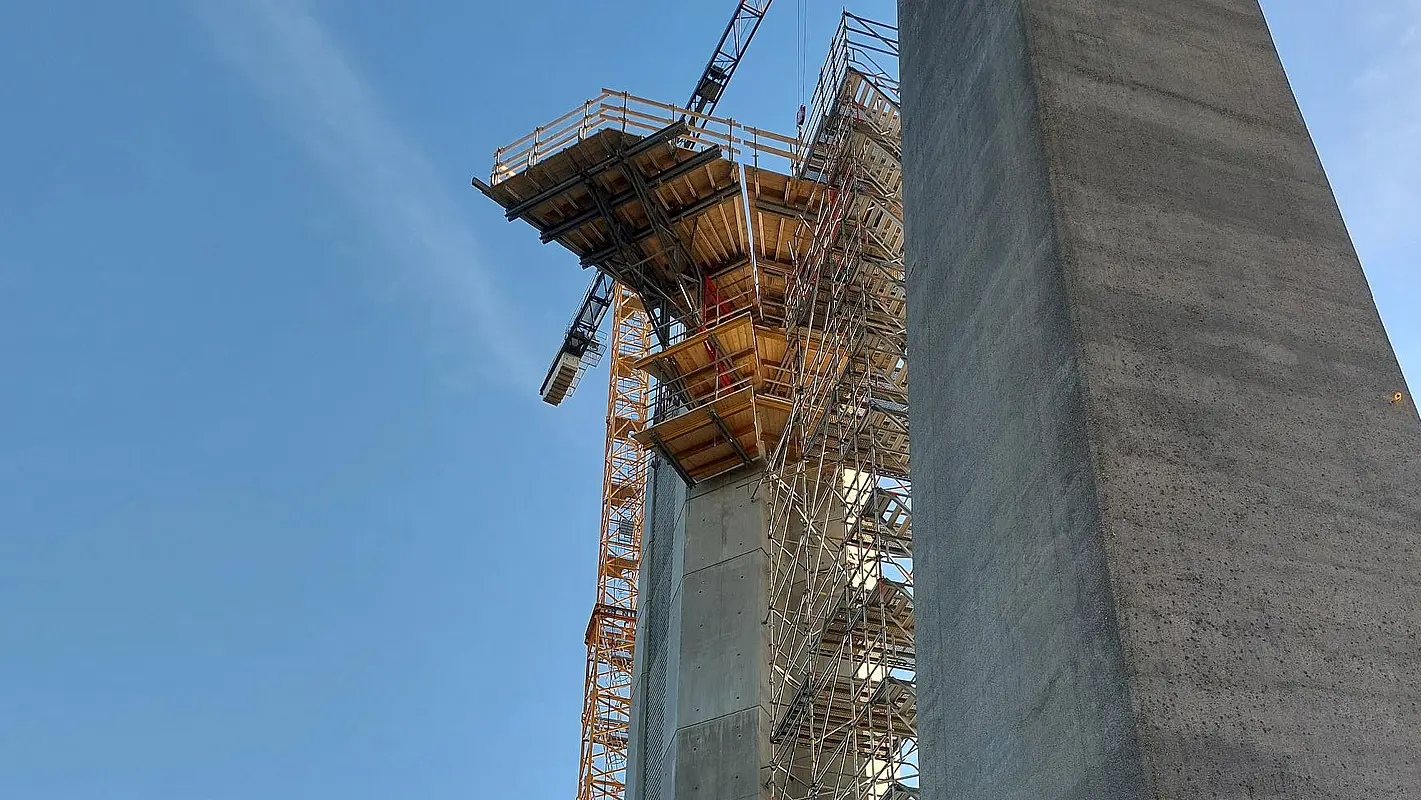

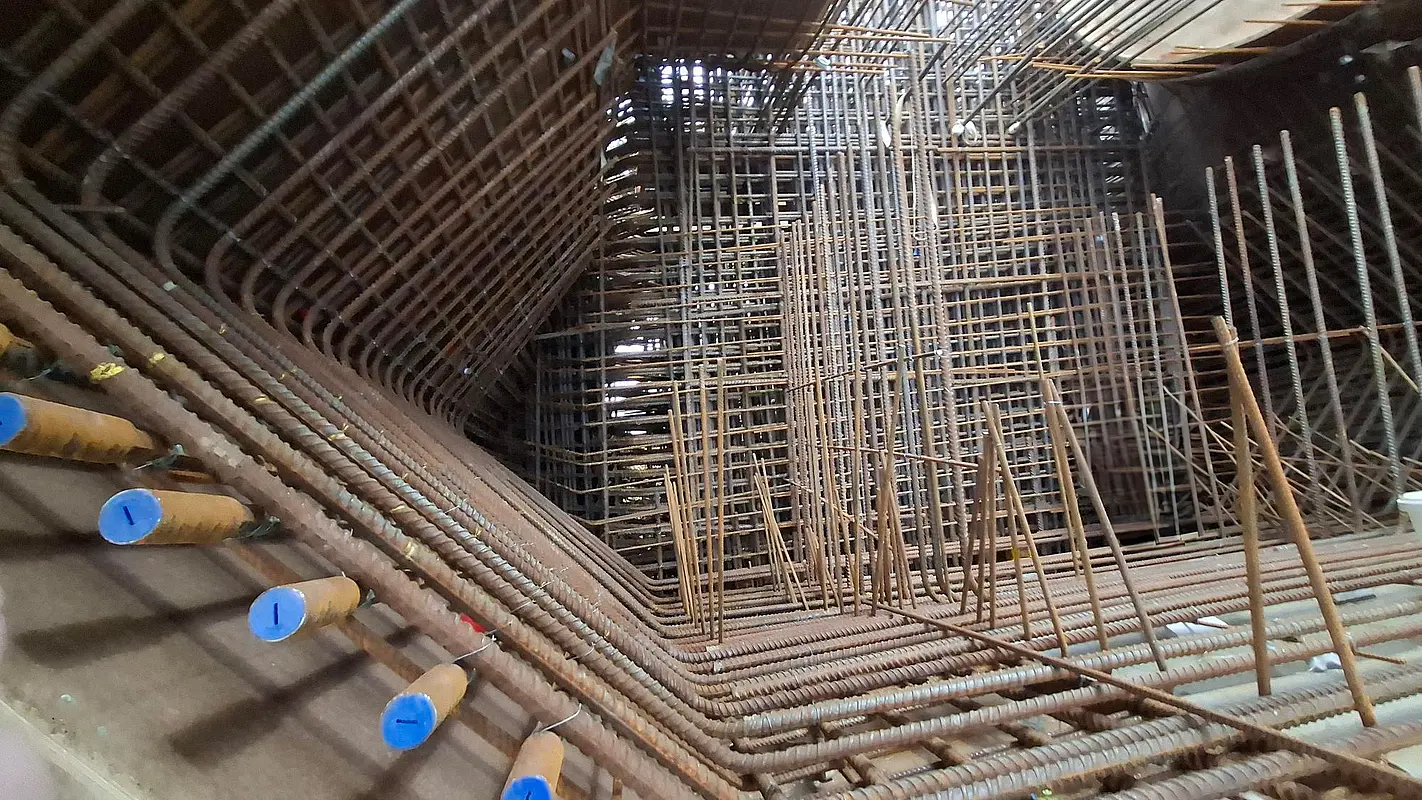

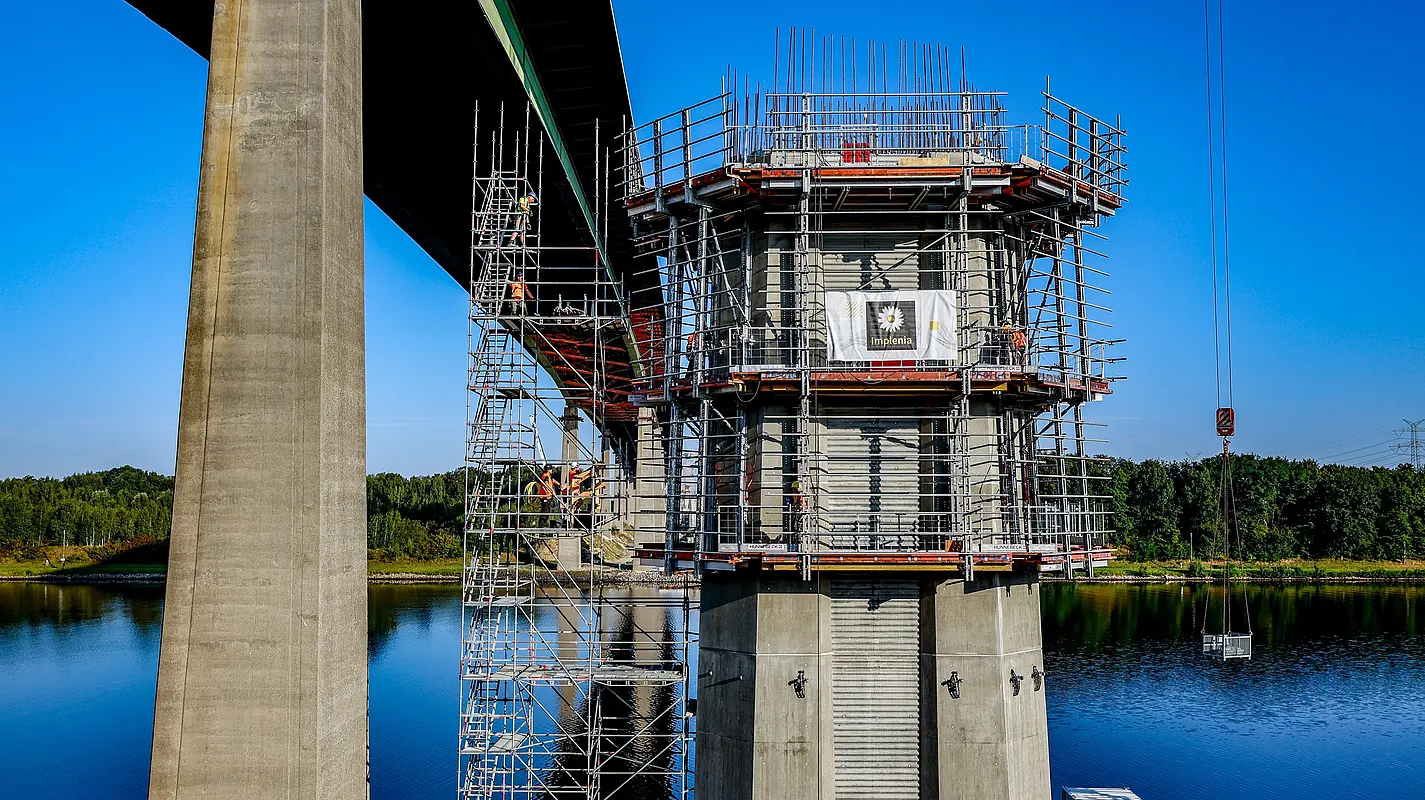

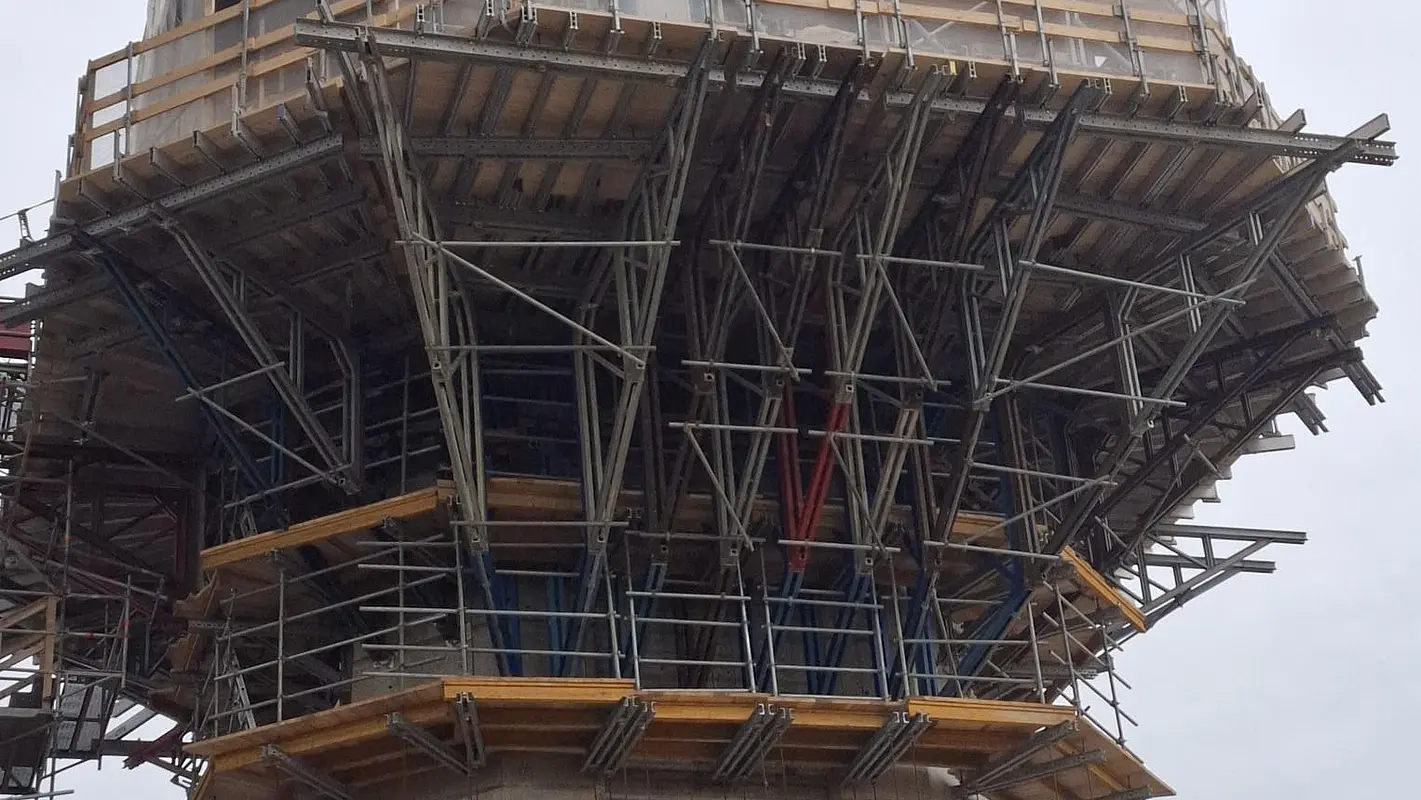

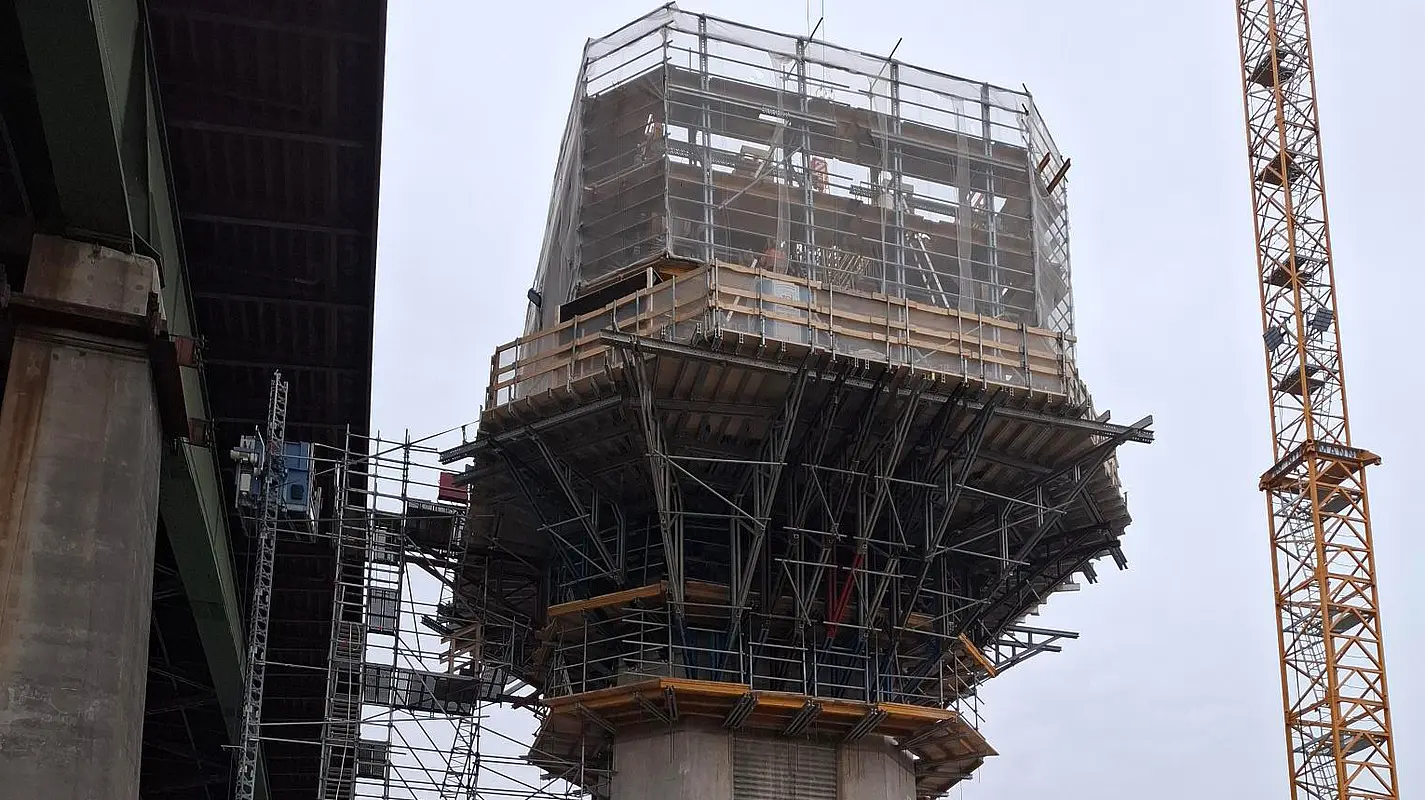

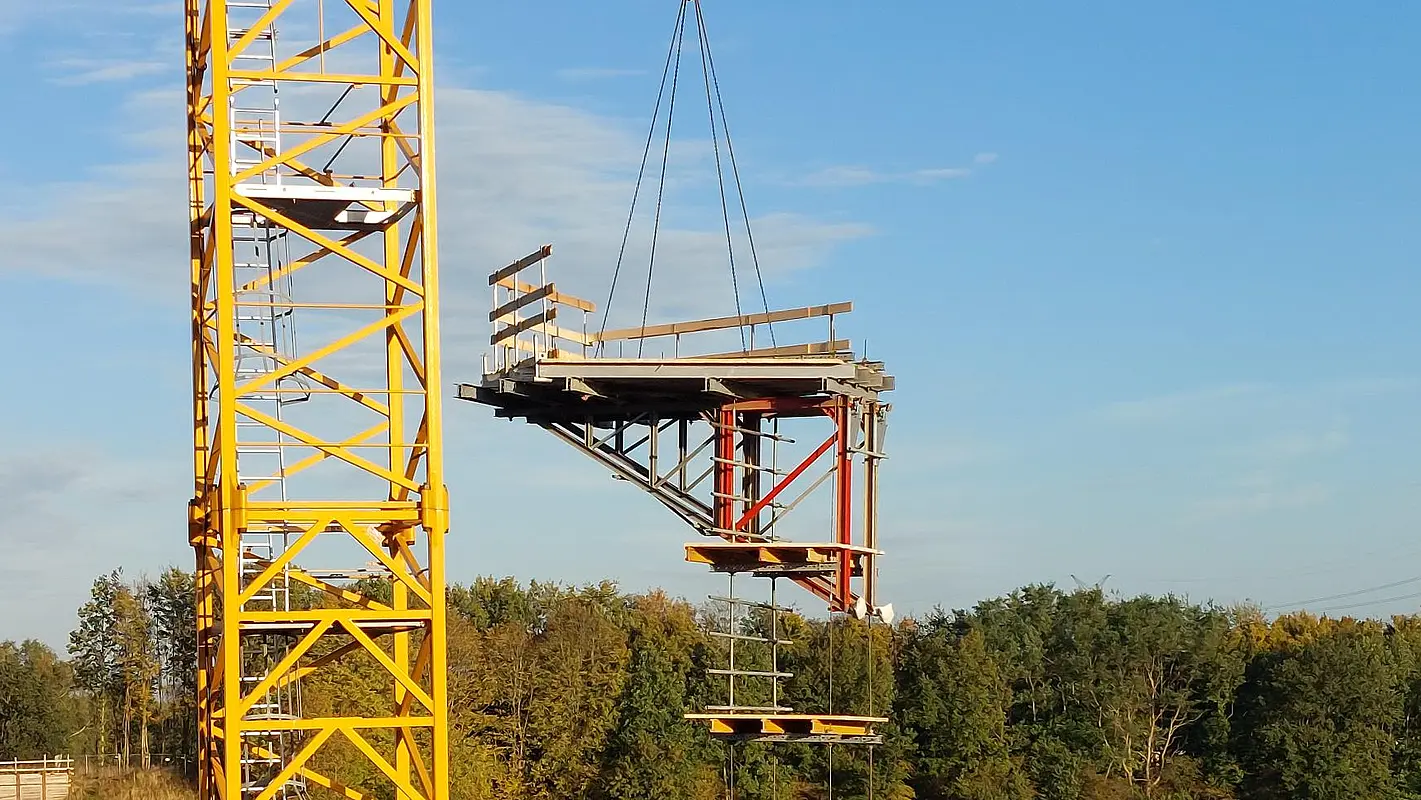

Rader Hochbrücke

Rader Hochbrücke

Rader Hochbrücke

Rader Hochbrücke

Rader Hochbrücke

Rader Hochbrücke

Rader Hochbrücke

2

Produktvorteile

Sicheres Arbeiten

  • Hohes Maß an Arbeitssicherheit durch den Einsatz von PROTECTO oder MODEX Seiten­schutz
  • Sauberer und ebener Arbeitsbereich
  • Robust und langlebig
  • Wenige, einfache Montageschritte, die schnell erlernt werden können

Produktives Arbeiten

  • Mietfertige, einsatzbereite Lösung
  • Schneller Auf- und Abbau
  • Vormontage und Heben in Einheiten möglich
  • In verschiedenen Größen und an verschiedene Formen und Lasten anpassbar
  • Komplexe Struktur, die ohne oder mit nur wenigen Sonderkonstruktionen auskommt

Technische Daten

INFRA-KIT L



Einsatzgebiete

Tunnelbau, Brücken- und Ingenieurbau



Längen Gurte

62,5 | 75 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 cm



Gurteverbindungen

Verbinder zu Gurten oder Spindeln mit oder ohne zusätzlichen Spindelanschluss



Bolzen

Lastabhängig Ø 16 und Ø 20



Spindellängen

Spindeln für leichte und schwere Lasten erhältlich, von 50 cm bis 480 cm in unterschiedlichen Auszugslängen



Korrosionsschutz

Vollständig feuerverzinkt



Zubehörteile

Anschlussmöglichkeiten zu Seitenschutzsystemen, Gerüstrohren und Rädern



INFRA-KIT M



Einsatzgebiete

Tunnelbau, Brücken- und Ingenieurbau



Längen Gurte

150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 cm



Gurteverbindungen

Verbinder zu Gurten oder Spindeln mit oder ohne zusätzlichen Spindelanschluss



Bolzen

Lastabhängig Ø 20 und Ø 25



Spindellängen

Spindeln für leichte und schwere Lasten erhältlich, von 50 cm bis 480 cm in unterschiedlichen Auszugslängen



Korrosionsschutz

Vollständig feuerverzinkt



Zubehörteile

Anschlussmöglichkeiten zu Seitenschutzsystemen, Gerüstrohren und Rädern



Stützböcke



Stützbockart

Stützbock 325 | Gewicht = 171,0 kg



Ankerbarren

Ankerbarren 12/60 | Gewicht = 18,2 kg



Zusätzliche Komponenten

Abstandhalter und Ankerteile



Stützbockart

Stützbock 500 | Gewicht = 305,0 kg



Ankerbarren

SB-Ankerbarren 24/75 | Gewicht = 60,0 kg



Zusätzliche Komponenten

SB-Unterteil 200 und Grundrahmen 200/2



Zugehörige Produkte

Als Basis dient das modulare System INFRA-KIT, das größte Flexibilität mit nur wenigen Bauteilen ermöglicht. INFRA-KIT ist mit zahlreichen intelligenten und durchdachten Funktionen ausgestattet und kann vormontiert werden.
