Säulenschalung

Das einsatzfertige Säulenschalsystem ist eine schnelle und einfache Möglichkeit, rechteckige und quadratische Säulen zu schalen.

Einfache und sichere Herstellung quadratischer und rechteckiger Säulen bis zu einer maximalen Betonierhöhe von 10,00 m.

Videos & Fotos

2

Produktvorteile



Sicher Arbeiten

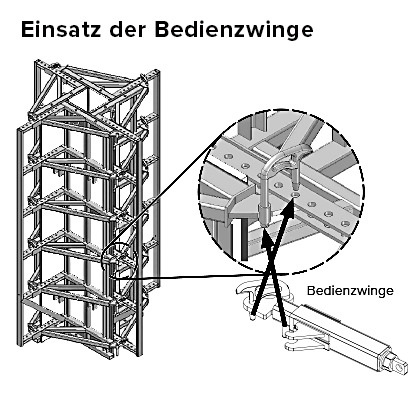

  • Bedienzwinge hilft beim Auf- und Abbau der Säulenschalung
  • Anpassung der Säulenquerschnitte in Schritten von 20/20 cm bis 120/120 cm durch einfaches Abstecken mit Stahlbolzen
  • Einfaches und unkompliziertes Ausschalen gegen den Uhrzeigersinn

Produktiv Arbeiten

  • Höchster Absturzschutz durch die Betonierplattform mit umlaufendem Geländer und integriertem Leiteraufstieg
    mit Rückenschutz

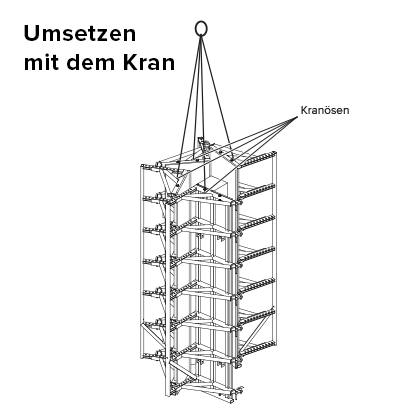

  • Ein Umsetzen mit Rollen ohne Kran ist auch möglich

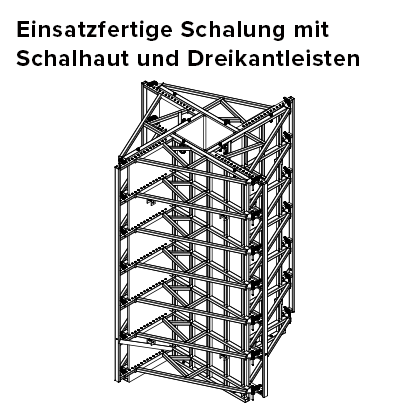

  • Die Anlieferung einsatzfertiger Stützenschalungen auf die Baustelle ermöglicht einen reibungslosen und effizienten Schalungsvorgang
  • Hohe Festigkeit – Frischbetondruck von bis zu 120 kN/m² für höchste Betoniergeschwindigkeiten

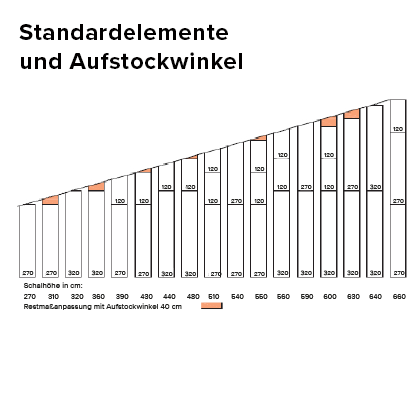

  • Standardelemente und Aufstockwinkel erlauben eine optimale Höhenanpassung von 2,40 m bis 6,60 m
  • Mehr Einsätze dank der kunststoffbeschichteten Schalhaut
  • Hervorragendes Betonbild (scharfkantig oder gefast) nach Kundenwunsch

Anwendung

Nachfolgend finden Sie die Aufbau- und Verwendungsanleitung zum Download. Die einzelnen Kapitel sind direkt anklickbar und ermöglichen eine komfortable Suche.

Überblick der Aufbau- und Verwendungsanleitung

Technische Daten

Tafelhöhen

120 | 270 | 320 cm

Tafelbreiten

60 | 120 cm

Säulentypen

Quadratische und rechteckige Querschnitte möglich

Einstellbereich PW 60

Von 20 x 20 cm bis 60 x 60 cm in 5-cm-Schritten

Einstellbereich PW 120

Von 50 x 50 cm bis 120 x 120 cm in 5-cm-Schritten

Verstellen des Stützenquerschnitts

Lochstrebe und Doppelschraube schließen mittels Bedienzwinge

Säulenhöhen

Anpassungen von 2,70 m bis 6,60 m Höhe

Zulässiger Betondruck

PW 60 cm = bis zu 120 kN/m²


PW 120 = bis 80 kN/m²

Schalhaut

Kunststoffbeschichtete Mehrschichtplatte (von der Rückseite her verschraubt)

Relevante Normen

Erfüllt EN 1993

Aufstockungen

Mithilfe zweier Aufstockwinkel pro Rahmen (M16 x 100). Die Schalungen sind untereinander kombinierbar. Zwischenhöhen werden mit Aufstockwinkeln ausgeglichen.
