RASTO G2 macht das Ankern flexibel und leicht. Eine einseitige Ankerung ist ebenso möglich wie die Verwendung von traditionellen DW15-Ankern.
Videos & Fotos

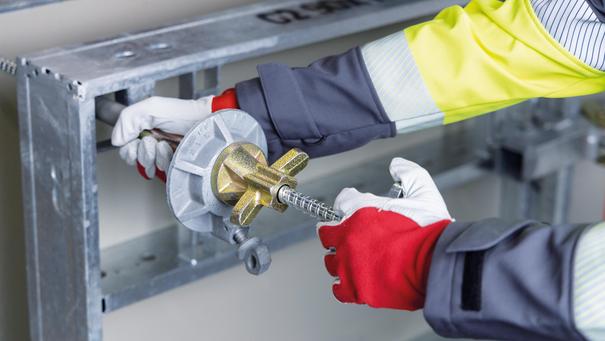

Erfahren Sie in diesem Video mehr über einseitiges Ankern beim Ein- und Ausschalen mit der Wandschalung RASTO G2.

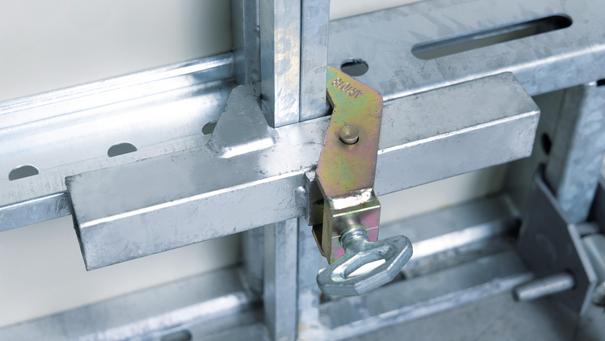

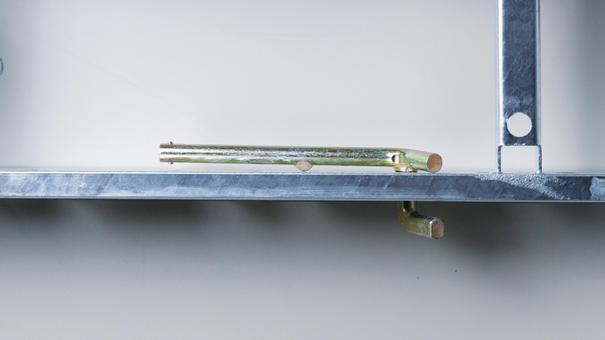

Der intelligente RASTO Klemmhebel erleichtert die Montage enorm. Zusätzliches Werkzeug wird nicht benötigt.

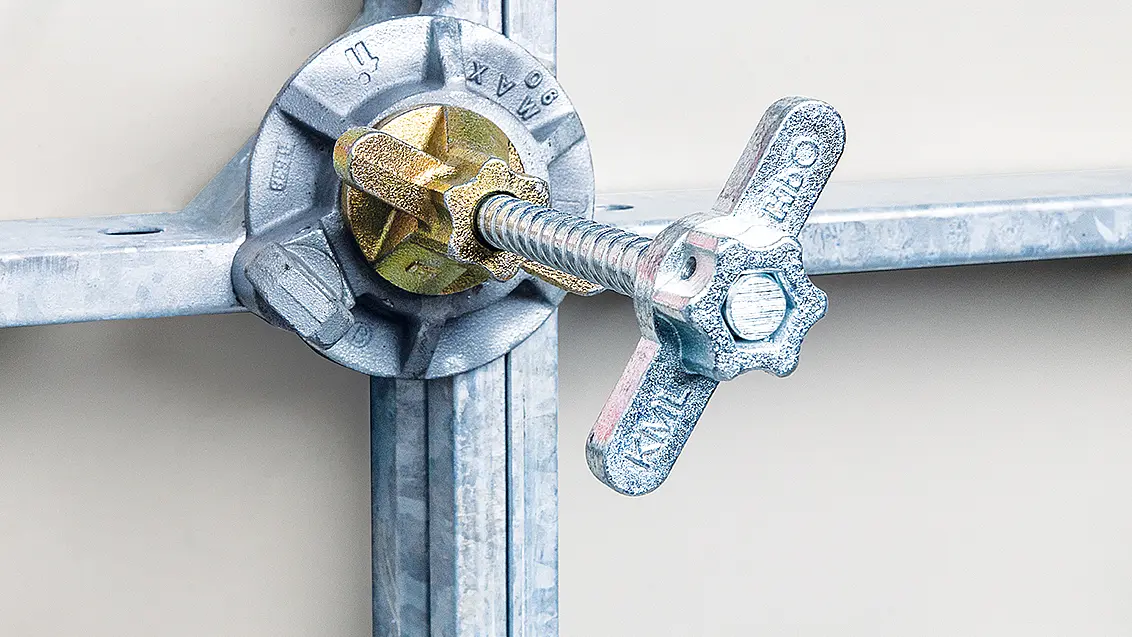

Der RASTO Anker für einseitige Ankerung.

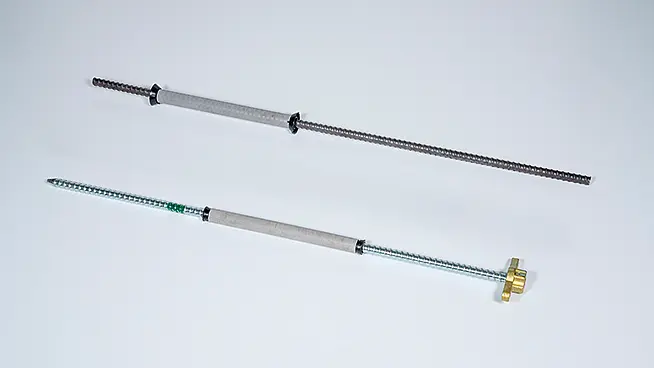

Flexible Ankerwahl möglich. Hier: RASTO Anker für die einseitige und DW 15 Anker für die beidseitige Ankerung.

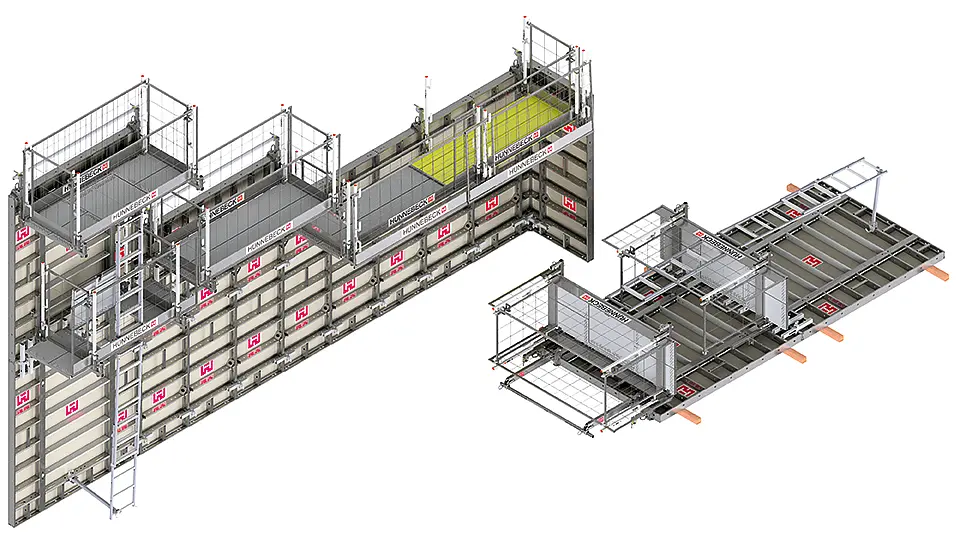

Die Universal Schalungsbühne der Lastklasse 2 (150kg/m2) kann systemübergreifend sowohl an das RASTO als auch an das MANTO Schalungssystem montiert werden. Nur die jeweiligen Adapter sind systemspezifisch.
Produktvorteile
Produktiv arbeiten
- Optionales einseitiges Ankern erhöht die Wirtschaftlichkeit
- RASTO Klemmhebel: leicht, schnell, werkzeuglos
- Ein Drittel weniger Verbindungsmittel erforderlich als bei vergleichbaren Systemen
- Besonders wirtschaftlich durch die XXL-Tafel (6,48 m²)

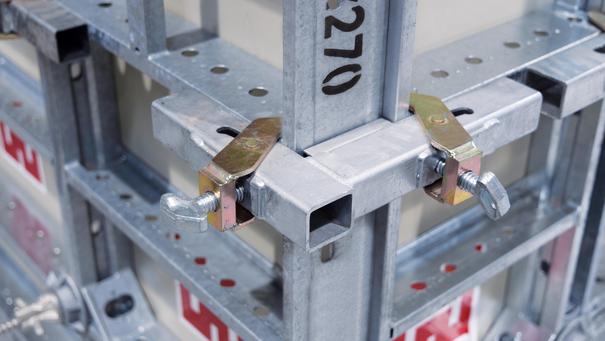

- Außenecken aus Standardtafeln - keine Spezialtafeln erforderlich
- Hervorragende Betonierergebnisse mit Kunststoffschalhaut ECOPLY: leicht zu reinigen und verschleißarm

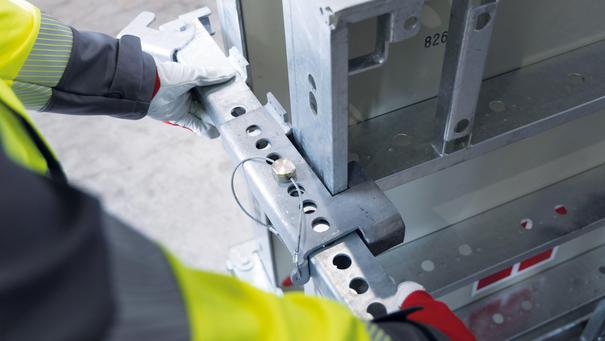

- Smartes Zubehör: Abschalzwinge ersetzt bis zu acht Bauteile; Wandstärke dauerhaft einstellbar. Auch als Trockenanker einsetzbar
Sicher arbeiten
- Vormontierbare Bühne mit 360° Seitenschutz und integriertem Aufgang
- Leichte Tafeln - ermüdungsfreieres Arbeiten

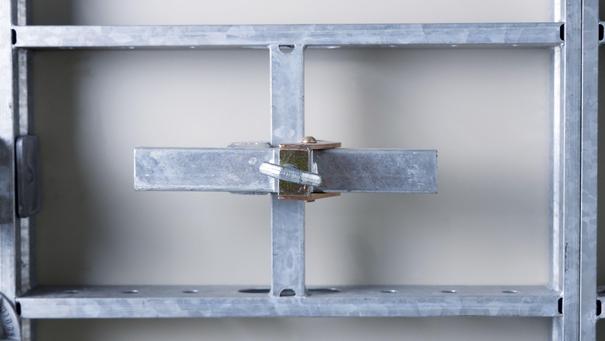

- Verbindungsmittel sind an der Schalung geparkt und immer griffbereit
- Im Tauchbad feuerverzinkter Stahlrahmen - für eine lange Lebensdauer
- Transporthaken G2: leicht, leistungsfähig, vom Boden bedienbar
Anwendung
Nachfolgend finden Sie die Aufbau- und Verwendungsanleitung zum Download. Die einzelnen Kapitel sind direkt anklickbar und ermöglichen eine komfortable Suche.
Überblick der Aufbau- und Verwendungsanleitung
Technische Daten
Tafelbreiten | 30 | 45 | 60 | 75 | 90 | 240 cm |
Tafelhöhen | 120 | 150 | 270 cm |
Mehrzwecktafeln | 70 x 120 | 70 x 270 cm |
Profildicke | 12 cm Rahmenprofil aus Stahl |
Schalhaut | ECOPLY Vollkunststoffschalhaut |
Max. Betondruck | 60kN/m² |
Schalhautstärke | ECOPLY Vollkunststoffschalhaut = 15 mm |
Durchschnittliches Gewicht | 40 bis 65 kg/m² (einschließlich der Verbindungselemente) |
Korrosionsschutz | Komplett feuerverzinkter Stahlrahmen und Verbindungselemente |
Relevante Normen | Erfüllt EN 1993 | DIN 18202 | 18216 | 18218 |
Standardverbindung | RASTO® Richtzwinge (fluchtende und bündige Verbindung) |
Spezialverbindung | RASTO® Kombizwinge | Eckzwinge | RASTO® Clip |
Innenecken | 30/30 cm |
Gelenkecken | Von 60°- bis max. 150°-Winkel |
Außenecken | Grundtafel mit Eckzwingen |
Ein-/Ausschalzeiten | t = 0,4 – 0,6 Std./m² |
Besonderheiten |
|
