MANTO® G3/G3M

Die neue Generation unseres 80 kN Wandschalungssystems für große Wandflächen und Herausforderungen ist jetzt wirtschaftlicher denn je.

Gestalten Sie große Flächen noch wirtschaftlicher mit der neuen Generation des 80 kN Wandschalungssystems.

Videos & Fotos

MANTO G3 ermöglicht einseitiges Ankern beim Ein- und Ausschalen. Mehr dazu in diesem Video.

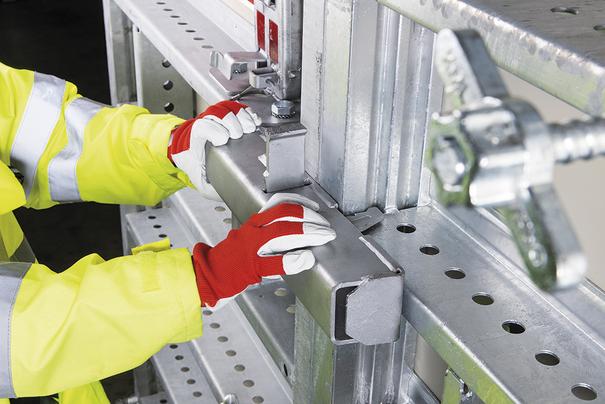

In diesem Video zeigen wir Ihnen, wie das Keilrichtschloss schnelle und einfache Tafelverbindungen ermöglicht. Für sichere, feste und fluchtende Verbindungen. Das Keilrichtschloss bleibt unverlierbar an der Tafel.

Tafeln können horizontal und vertikal verwendet und beliebig kombiniert werden.

Breites Spektrum an Tafelgrößen bis zu einer Höhe von 3,30 m.

Zeit- und Kostenersparnis durch einseitiges Ankersystem.

Optimale Ergebnisse durch innenliegende Ankerstellen und Kunststoffschalhaut.

Robust und langlebig durch vollverzinkten Stahlrahmen mit Kunststoffschalhaut.

2

Produktvorteile

Vormontierbare Bühne
Manto Klemme
Manto Panel

Produktives Arbeiten

  • Optionales einseitiges, hüllrohrloses Ankern erhöht die Wirtschaftlichkeit
  • Tafelverbindungen mit dem MANTO Keilrichtschloss schnell und sicher herstellen
  • Außenecken aus Standardtafeln - keine Spezialtafeln erforderlich
  • Kranzeiten einsparen durch Umsetzen von 40 m² großen Schalungseinheiten
  • Hervorragende Betonierergebnisse mit Kunststoffschalhaut: leicht zu reinigen und verschleißarm
Schalungseinheiten
Manto Klemme
Manto Panel

Sicheres Arbeiten

  • Vormontierbare Bühne mit 360° Seitenschutz und integriertem Aufgang
  • Optionale Möglichkeit, Verbindungsmittel in der Schalung zu parken, wo sie immer griffbereit sind.
  • Im Tauchbad feuerverzinkter Stahlrahmen - für eine lange Lebensdauer
  • MANTO Transporthaken G2: leicht, leistungsfähig, vom Boden bedienbar
  • MANTO Transportbolzen für sicheres Verladen und Quertransporte

Unser Partner

Erhältlich mit alkus® Vollkunststoffplatte.

    - Ermöglicht eine hervorragende Sichtbetonqualität
    - Ohne Qualitätsverlust stoffgleich reparierbar
    - Kein Schwinden, Quellen und Verrotten, 7 Jahre Langzeit-Garantie
    - Keine Feuchtigkeitsaufnahme und keine Delaminierung

Technische Daten

Tafelbreiten

30 | 45 | 60 | 75 | 90 | 105 | 120 | 240 cm

Tafelhöhen

120 | 270 | 330 cm

Mehrzwecktafeln

75 x 120 | 75 x 270 | 75 x 330 cm

Profilhöhe

14 cm Stahlrahmenprofil (geschlossen)

Schalhaut

ECOPLY Vollkunststoffschalhaut (19 mm Stärke) | Holzschalhaut (18 mm Stärke)

Durchschnittliches Gewicht

47 bis 75 kg/m² (einschließlich der Verbindungselemente)

Max. Betondruck

80 kN/m² (Zeile 6, teilweise auch Zeile 7)

Korrosionsschutz

Stahlrahmen und Verbindungselemente vollständig feuerverzinkt

Relevante Normen

Erfüllt EN 1993 | DIN 18202 | DIN 18218 | DIN 18216

Standardverbindung

Richtzwinge (ausgerichtete und bündige Verbindung ) | Keilrichtschloss

Spezialverbindung

Verstellbare Richtzwinge | Eckzwinge | Universalverbinder

Innenecken

35x120 cm, 35x270 cm, 35x330 cm

Gelenkecken

60°- bis max. 175°-Winkel

Außenecken

Grundtafel mit Eckzwingen

Ein-/Ausschalzeiten

t = 0,2 – 0,4 Std./m²

Besonderheiten

  • Großtafeln 240 | 360 | 480 x 270 cm
  • MANTO® Schachtecke zum leichteren Einschalen von Schächten
  • Umfangreiches Zubehörprogramm
  • Flexible Wahl des Ankersystems
  • Möglichkeit des einseitigen Ankerns

MANTO G3 M



Tafelbreiten

60 | 90 | 120 | 240 cm

Tafelhöhen

120 | 270 | 330 cm

Durchschnittliches Gewicht

55 bis 83 kg/m² (einschließlich der Verbindungselemente)
